Реферат



ПРЕСС-ФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ, содержащая подвижную полуформу с литниковой системой, неподвижную полуформу с литниковой втулкой , запорный клала, перекрьгаающий питатели литниковой системы, отличающаяся тем, что, с целью расширения ее технологических возможностей, запорный клапан выполнен в ввде подпружиненной втулки, установленной в неподвижной полуформе концентрично литниковой втулке. (Л со со

"СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<)9) (ii) (51)4 В 22 0 17/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCHOMV СВИДЕТЕЛЬСТВУ

)Й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТКРЫТИЙ (21) 3704540/22-02 (22) 27.02.84 (46) 07.08.85. Бюл. Ф 29 (72) В.А.Карачев (53) 621.746.073 (088.8) (56) Литье под давлением. Под редакцией А.И.Винберга. M., Машгиз, 1962, с. 193, фиг. 101.

Авторское свидетельство СССР

Ф 478681, кл. В 22 D 17/22, 1971. (54) (57) ПРЕСС-ФОРМА ДЛЯ ЛИТЬЯ ПОД

ДАВЛЕНИЕМ, содержащая подвижную полуформу с литниковой системой, неподвижную полуформу с литниковой втулкой, запорный клапан, перекрывающий питатели литниковой системы, о т— л и ч а ю щ а я с я тем, что, с целью расширения ее технологических возможностей, запорный клапан выполнен в виде подпружиненной втулки, установленной в неподвижной полуформе концентрично литниковой втулке.

Составитель А.Кузнецова

Редактор Т.Кугрышева Техред С.Мигунова Корректор И.Эрдейи

Заказ 4776/11 Тираж 747 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

11

Иэобретение относится к литейному производству, а именно к литью под давлением.

Целью изобретения является расширение технологических возможностей пресс-формы.

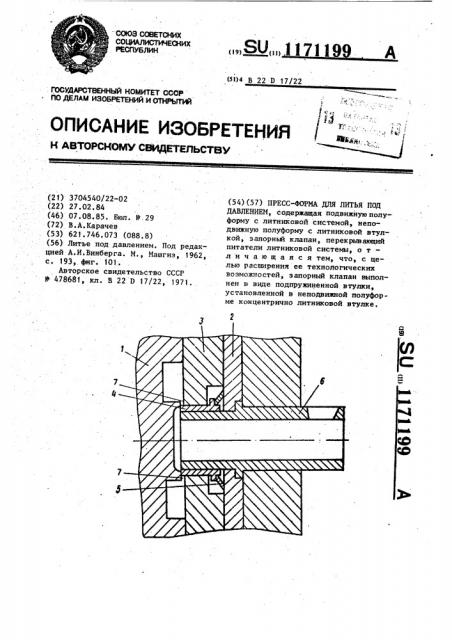

На чертеже изображена предлагаемая пресс-форма, разрез.

Пресс-форма для литья под давлением состоит из подвижной полуформы .

1 и неподвижной полуформы,. включающей в себя плиту 2 крепления, непо- . движную обойму 3, эапорный клапан, выполненный в виде втулки 4, поджатой пружиной 5, литниковую втулку

6. Запорный клапан установлен концентрично литникьвой втулке 6.

Пресс-форма работает следующим образом.

При закрытой пресс-форме втулка

4 под воздействием пружины 5 входит своей выступающей частью в подвижную полуформу 1 и перекрывает . литниковые каналы 7. При заполнении

71199 2 литниковой втулки 6 жидким сплавом втулка 4 преграждает ему путь в полость формы.

При запрессовке металла под дйвлением втулка 4, сжимая пружину 5, углубляется в. неподвижную обойму 3 до упора в плиту 2 крепления и.позволяет металлу через литннковые каналы 7 поступать в оформляющие гнезда l0 формы

При размыкании пресс-формы втулка 4 под воздействием пружины 5 занимает первоначальное (исходное) положение. Готовые детали извлекают15 ся из пресс-формы.

Ввиду расположения клапана в неподвижной полуформе появляется воэможность использовать пресс-форму для более широкой номенклатуры отри ливок, например отливок с резьбой.

В этом случае в подвижной полуформе размещают механизмы для вывинчивания резьбовых знаков. Таким образом, габариты пресс-формы уменьшаются.
