Реферат



КОНИЧЕСКИЙ КОВШ, содержащий, футерованные корпус и сливной носок, отличающийся тем, что, с целью повышения качества отливок путем улучшения тлакоотделения, сливной носок выполнен переходящим в горизонтальный футерованный канал, расположенный на - - -г выше уровня наполнения ковша, при этом верхняя футеровка канала выполнена переходящей в горизонтальный порог, пере1 1 крывающий полость ковша на 20 диаметра ковша. О)

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5!)4 В 22 D 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGH0IVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 3676160/22-02 (22) 05. 10.83. . (46) 07.08.85. Бюл. Р 29 (72) В.И.Михайленко, М.И.Калошин и В.П.Кудрявцев (71) Харцызский трубный завод (53) 621.746.3462621.742042 (088.8) (56) Авторское свидетельство СССР

9 496094, кл. В 22 D 41/00, 1974.

Гиршович Н.Г. Справочник по чугунному литью. Л.: Машиностроение, 1978, с. 480-486.

„„SU„„1171202 (54)(57) КОНИЧЕСКИЙ КОВШ содержащий, футерованные корпус и сливной носок, отличающийся тем, что, с целью повышения качества QTJIHBoK путем улучшения шлакоотделения, сливной носок выполнен переходящим в горизонтальный футерованный канал, 1 1 расположенный на — — — выше уровня

30 4 наполнения ковша, при этом верхняя футеровка канала выполнена переходящей в горизонтальный порог, пере" крывающий полость ковша на — -— ! 1

20 3 диаметра ковша.

1171202

Составитель Л.Буканова

Редактор Т. Кугрышева Техред С,Мигунова Корректор И.Эрдейи

Заказ 4776/11 Тираж 747 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится- к металлургии и может быть использовано в ковшах для разливки расплавленного металла.

Целью изобретения является повышение качества отливок путем улучшения шлакоотделения.

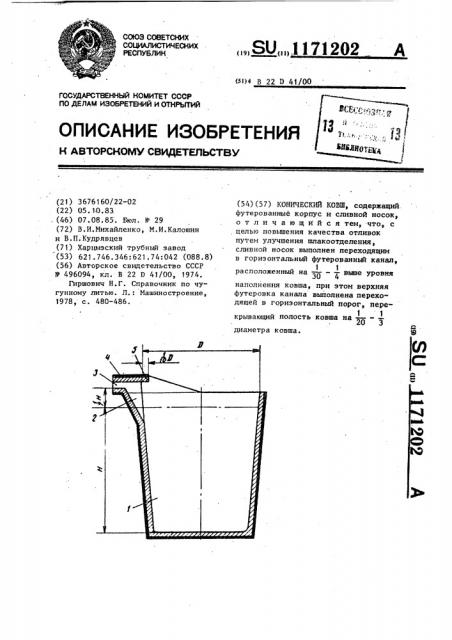

На чертеже изображен ковш, разрез.

Ковш имеет конический футерованный корпус 1, сливной носок 2, переходящий в закрытый горизонтальный футерованный канал 3, расположен1 1 ный на — — — выше уровня наполнения

30 4 ковша ме таллом (Н) .

Верхняя футеровка 4 канала выполнена переходящей в горизонтальный

F канал 5, перекрывающий коническую

1 полость ковша на — — — диаметра

20 3 ковша D, Канал и порог перекрываются вверху съемной крышкой.

Ковш работает следующим образом.

При вертикальном положении ковша расплавленный металл наливают в ковш до уровня, определяемого высо5 той Н. Затем ковш транспортируют к литейной форме и наполняют таким образом, чтобы металл выливался из ковша через закрытый канал 3. Сразу же прн заполнении всего объема полос-!

О ти сливного носка и канала проходящим жидким металлом верхняя горизонтальная поверхность металла со шлаком перемещается и примыкает к порогу 5. В течение всего периода времени

15 слива металла иэ ковша через канал

3 порог 5 задерживает шлак в ковше, препятствуя попаданию шлака в струю металла и в литейную форму.

Такое выполнение ковша позволит

20 получать отливки беэ дефектов— шлаковых включений и использовать его значительное время без замены футеровки.
