Реферат



ПЛ01ЦАДКА ОБСЛУЖИВАНИЯ, содержащая раму, состоящ ю из нродольных балок, соединенных поперечинами, настил, ограждение и механизм фиксации площадки, о т л ич а ю щ. а яс я тем, что, с целью повьшения удобства работы с площадки и обеспечения возможности ее установки без сложной переналадки на изделия разных диаметров, механизм фиксации площадки выполнен в виде направляющих , закрепленных на середине поперечин перпендикулярно настилу, стоек с отверстием на одном конце, установленных в направляющих с воз-, можностью осевого перемещения, рычагов , шарнирно смонтированных на концах продольных балок с возможностью поворота в плоскостях, перпендикулярных продольным балкам, двух пар тяг, скрещивающихся на вставленных в отверстия стоек пальцах,а свобод (Л ными концами шарнирно соединенных со свободными концами рычагов.

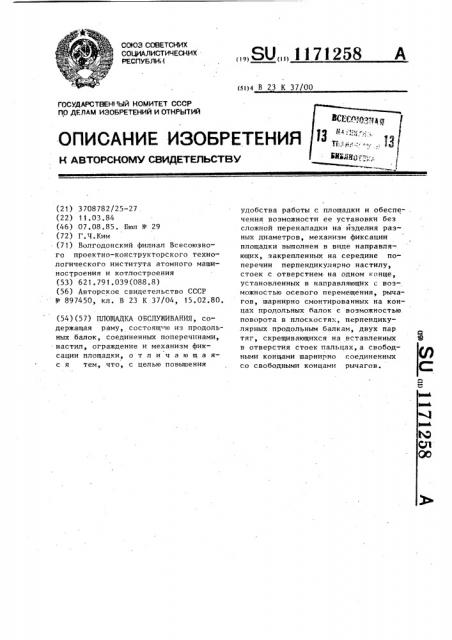

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИ ( (sl)4 В 23 К 37/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕН1 .ЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3708782/25-27 . (22) 11.03.84 (46) 07 ° 08.85. Бюл У 29 (72) Г.Ч.Ким (71) Волгодонский филиал Всесоюзного проектно-конструкторского технологического института атомного машиностроения и котлостроения (53) 621.791.039(088.8) (56) Авторское свидетельство СССР

Ф 897450, кл. В 23 К 37/04, 15.02.80. (54) (57) ПЛОЩАДКА ОБСЛУЖИВАНИЯ, содержащая раму, состоящ ю из продольных балок, соединенных поперечинами, - настил, ограждение и механизм фиксации площадки, о т л и ч а ю ш. а яс я тем, что, с целью повышения

„„SU„„1171258 А удобства работы с площадки и обеспе- . чения возможности ее установки без сложной переналадки на изделия разных диаметров, механизм фиксации площадки выполнен в виде направляющих, закрепленных на середине поперечин перпендикулярно настилу, стоек с отверстием на одном конце, установленных в направляющих с возможностью осевого перемещения, рычагов, шарнирно смонтированных на концах продольных балок с возможностью поворота в плоскостях, перпендикулярных продольным балкам, двух пар тяг, скрещивающихся на вставленных в отверстия стоек пальцах, а свободными концами шарнирно соединенных со свободными концами рычагов °

При установке площадки опорные

20 стойки упираются нижними концами в изделие и площадка опускается, при этом тяги, проворачиваясь одна относительно другой на оси 8, тоже поднимаются относительно площадки вмес25 те с опорными стойками. Другие концы тяг, соединенные шарнирно с рычагами, тянут за собой рычаги, а те,в свою очередь, проворачиваются на осях до тех пор, пока рычаги не прижмутся к изделию своими нижними обрезиненными концами.

1 11712 Изобретение относится к устройствам для сборки и приварки различных наружных элементов.(например, патрубков) к цилиндрическим иэделиям больших диаметров в трех отраслях машиностроения,где необходимо работать на верху цилиндрического изделия,в частности,в котлостроении,в нефтяном и химическом аппаратостроении.

Целью изобретения является повы- !О шение удобства работы с площадки и обеспечение возможности ее установки на изделия равных диаметров без сложной переналадки, На фиг. 1 изображена площадка обслуживания; на фиг. 2 — вид А на фиг, 1; на фиг. -3 — сечение Б-Б на фиг. 1; на фиг. 4 — сечение В-В на фиг. 1.

Площадка содержит раму., состоящую иэ продольных балок 1, поперечин 2, отражателя 3. На поперечинах

2 установлен механизм фиксации, выполненный в виде двух пар перекрещивающихся тяг 4,нижние концы которых для лучшего сцепления с иэделием обрезинены. Тяги шарнирно соединены в точке пересечения осями 5, установленными на опорных стойках 6.

Стойки 6 установлены.с возможностью осевого перемещения в направляющих

7, жестко установленных на поперечинах 2 по оси симметрии площадки.

Нижние концы тяг 4 шарнирно соединены с рычагами 8 осями 9. Рычаги 8 вторыми своими концами шарнирно закреплены на осях 10, расположенных по краям боковых стенок 3. Оси 10 попарно соосны.

На поперечинахплощадки предусмот— рены отверстия 11 для строповки и

58 2 транспортировки площадки. Пол площадки выполнен в виде двух процольных настилов 12, достаточных для размещения на нем оператора и необходимого сварочного оборудования (либо зачистного или контролирующего), а края настила . снабжены откидывающимися щитками !3, предназначенными для перекрытия щелевого зазора, образующего ся между полом площадки и изделием 14.

Площадка работает следующим обра-. зом.

Перед установкой площадки на иэделие производится строповка ее эа строповочные отверстия, затем площадка цепляется крюком крана эа стро пы и устанавливается на изделие.

Таким образом, чем сильнее нагруже-. на площадка, тем сильнее будет усилие прижима стоек и рычагов к изделию, что обеспечивает надежное и устойчивое положение площадки на поверхности изделия. При необходимости устанавливаются откидные щитки на изделие для устранения щели между изделием и полом площадки.

1171258 ts rsa

717 1258

1171258
