Разборный надувной катамаран

Разборный надувной катамаран

Иллюстрации

Показать все

Реферат



РАЗБОРНЫЙ НАДУВНОЙ КАТАМА РАН, содержащий надувные поплавки соединенные каркасом, имеющим продольные балки, жестко соединенные поплавками и стягивающие их сверху и с боков, а также поперечные балки, соединенные с продольными балками и надувными поплавками, отличающийся тем, что, с целью улучшения условий гребли, надувные поплавки сверху в зонах носовых и кормовых оконечностей имеют углубления для размещения гребцов, образованные путем раскроя оболочек надувных поплавков , а часть поперечных балок каркаса размещена на уровне нижних поверхностей углублений поплавков и пересекает надувные поплавки на стыках нижних и боковых поверхностей указанных углублений.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (5))4 В 63 В 7/00, 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3588192/27-71 (22) 06.05.83 (46) 07.08.85. Бюл. У 29 (72) В .M.Хамчановский и В.Н.Хомуськов (71) Ленинградский ордена Ленина и ордена Красного Знамени механический.институт (53) 629. 125. 14.002.54(088.8) (56) Авторское .свидетельство СССР

У 921941, кл, В 63 В 7/00, 1980. (54)(57) РАЗБОРНЬП1 НАДУВНОЙ КАТАИАРАН содержащий надувные поплавки, соединенные каркасом, имеющим продольные балки, жестко соединенные с поплавками и стягивающие их сверху и с боков, а также поперечные балки, соединенные с продольными балками и надувными поплавками, о т л и ч а— ю шийся тем, что, с целью улучшения условий гребли, надувные поплавки сверху в зонах носовых и кормовых оконечностей имеют углубления для размещения гребцов, образованные путем раскроя оболочек надувных поплавков, а часть поперечных балок каркаса размещена на уровне нижних поверхностей углублений поплавков и пересекает надувные поплавки на стыках нижних и боковых поверхностей указанных углублений.

1 1 71 39 . (Риа 8

Л-A.

Составитель В.Томашен

Редактор Г.Волкова Техред О.Ващишина. Корректор И,Эрдейи

Заказ 4807/21 Тираж 435 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Ужгород, ул.Проектная, 4

Изобретение относится к M(якому судостроению и касается конструирования разборных надувных клтлмлрлног .

Цель изобретения — улучшение условий гребли. 5

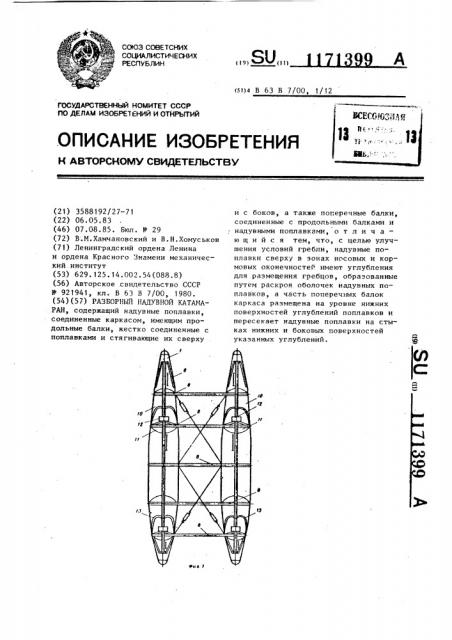

На фиг.1 изображен предлагаемый катамаран, вид сверху, на фиг.2 — то же, вид сбоку, на фиг.3 — сечение

А-А на фиг.2.

Разборный надувной катамаран состоит из двух надувных поплавкон 1, изготовленных" иэ прочной эластичной оболочки, в которую помещено несколько герметичных емкостей 3, снабженных клапанами 4 для заполнения емкостей "воздухом. В Каждую оболочку вшиты карманы 5 для жесткого крепления поплавков к каркасу.

Каркас катамарана представляет собой ферму, образующуюся пространст- 0 венным соединением продольных балок

6 с поперечными балками 7 и 8.

Продольные балки 6 частично размещены в карманах 5 оболочки, жестко соединены с поплавками, охватывая их 5 сверху и с боков, и соединены между

Г об<)Й концлми . По!1 < рея 11ь<(. блл ки 7 и

8 р;<с по.<оженю н двух уровнях и соединены с попланкамн и продольными балклми 6.

Надувные поплавки в зонах носоных и кормоных оконечностей имеют профилиронанные углубления 9 для размещения гребцов, образованные путем раскроя оболочек, при этом часть поперечных балок 8 размещена на уровне нижних поверхностей углубления поплавков и пересекает надувнь<е поплавки на стыках нижних 10 и боковых 11 поверхностей укаэанных углублений, обеспечиная геометрию формы углублений в рабочем положении катамарана.

При сборке катамарана продольные и поперечные балки соединяют между собой болтами или другим подходящим способом. Отдельные элементы 12 и 13 каркаса формируют сиденья для гребцоВ и дуги для надежного удержания гребцов. Для повышения жесткости катамарана могут использоваться тросовые растяжки,
