ЭЛЕКТРОНАГРЕВАТЕЛЬНАЯ Г1ЛИТА по авт. св. № 561841, отличающаяся тем, что, с целью повышения равномерности нагрева, крышка снабжена дополнительными петлеобразными индукционными нагревателями, оси которы.х расположены перпендикулярно осям нагревателей основания .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 561841 (21) 3676597/23-05 (22) 14. 12.83 (46) 07.08.85. Бюл. № 29 (72) Г. Л. Немченко, Ю. П. Григорьев, E. Н. Кривенко, В. Е. Кутуков и А. М. Жмулюкин (71) Всесоюзный научно-исследовательский институт резинотехнического машиностроения (53) 678.058(088.8) (56) Авторское свидетельство СССР № 561841, кл. F 24 С 7/00, 1973.

„„SU„„1171649 A (Sl)4 F24 С 700 В 29 С 3508 В29 19:00 (54) (57) ЭЛЕКТРОНАГРЕВАТЕЛЬНАЯ

ПЛИТА по авт. св. № 561841, отличающаяся тем, что, с целью повышения равномерности нагрева, крышка снабжена дополнительными петлеобразными индукционными нагревателями, оси которых расположены перпендикулярно осям нагревателей основания.

117!649

Составитель Е. Кригер

Реда кто р Л. Г р атилл о Техред И. Верес Корректор Е. Рошко

Заказ 4838/34 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к резинотехнической промышленности, где необходим равномерный нагрев рабочих плит, предназначено для прессов, например вулканизационных, и является усовершенствованием известной электронагревательной плиты по авт. св.

¹ 561841.

Целью изобретения является повышение равномерности нагрева.

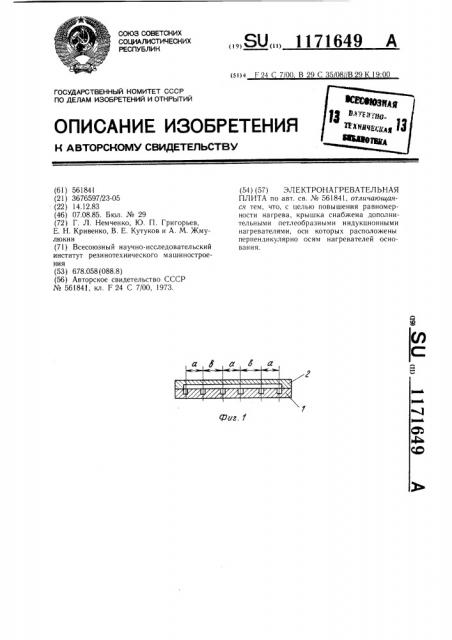

На фиг. 1 изображена плита, общий вид; на фиг. 2 — основание плиты; на фиг.3— крышка плиты.

Плита содержит основание 1, крышку 2 и петлеобразйые индукционные нагреватели 3 и 4, уложенные в основании 1 и крышке 2. Отношение расстояния между нагревателями внутри петли к расстоянию между отдельными петлями составляет 1,1 — 1,2.

Оси индукционных нагревателей 3 и 4 основания 1 и крышки 2 взаимно перпендикулярны.

Плита работает следующим образом.

При подаче напряжения на индукцион5 ные нагреватели 3 и 4 в основании 1 и крышке 2 плиты за счет протекания вихревых токов выделяется тепло.

При регулярном тепловом режиме в результате того, что индукционные нагреватели 3 основания I (одна половина плиты) повернуты относительно индукционных нагревателей 4 крышки 2 (вторая половина плиты) на 90, и за счет наличия взаимной теплопроводности между основанием 1 и крышкой 2 на их рабочих поверхностях происходит взаимная компенсация ассиметрии температурного поля обеих половин плиты, т.е. равномерность нагрева рабочих поверхностей плиты повышается.
