Реферат



СПОСОБ НАСТРОЙКИ РЕЛЕ ВРЕ№НИ , имекидего равномерную шкапу выдержек времени, регулируемые в эксплуатации шкальньй и в процессе настройки подстроечный органы путем измерения вьщерже); времени в произвольном положении подстроечного элемента при минимальной и максимальной уставках шкального органа, отличающийся тем, что, с целью сокращения времени настройки, определяют максимальное изменение величины уставок шкалы шкального органа, измеряют величину выдержки времени при максимальной и минимальной уставках шкалы шкального органа в двух произвольных фиксированных положениях подстроечного элемента, по результатам измерения определяют максимальные изменения величин выдержек в обоих фиксированных положениях подстроечного элемента и величину перемещения последнего относительно безразмерной шкалы при изменении фиксированных положений и из зависимости ai,-.i, i максимальное изменение вегде личины уставок шкалы шкального органа, i и if максимальные изменения веS личин выдержек соответственно в первом и втором (Л фиксированных положениях подстроечного элемента} /5 - количество делений безразмерной шкалы, на которое перемещался указатель подстроечного элемента, определяют положение подстроечного элемента в делениях безразмерной шкалы, соответствующее настроечному реле, причем в случае получения ре4а зультата со знаком минус подстроеч00 ный элемент из первого положения перемещают на величину модуля полученной величины в сторону, противоположную его второму фиксированному положению,, а при получении знака плюс - в сторону второго фиксированного положения.

союз советсних социАлистичесних

РЕСПУБЛИН (sl)4 G 04 F lv/00

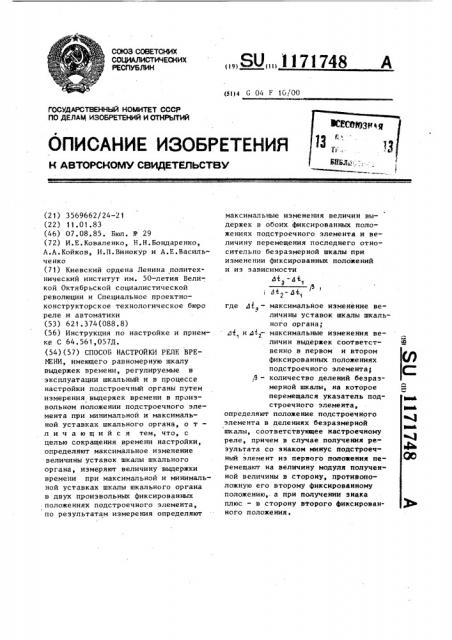

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° 3 3

4h

QO госудАрственный номитет ооор по делец изовретений и отн1ытий (21) 3569662/24-21 (22) 11.01.83 (46) 07.08.85. Бюл. ¹ 29 (72) И.Е,Коваленко, Н.Н.Бондаренко, А.А.Койков, И.П.Винокур и А.Е.Васильченко (71) Киевский ордена Ленина политехнический институт им. 50-летия Вели-, кой Октябрьской социалистической революции и Специальное проектноконструкторское технологическое бюро реле и автоматики (53) 621.374(088.8) (56) Инструкция по настройке и приемке С 64.561,057Д. (54)(57) СПОСОБ НАСТРОЙКИ РЕПЕ ВРЕМЕНИ, имеющего равномерную шкалу выдержек времени, регулируемые в эксплуатации шкальный и в процессе настройки подстроечный органы путем измерения выдержек времени в произвольном положении подстроечного элемента при минимальной и максимальной уставках шкального органа, о тл и ч а ю шийся тем, что, с целью сокращения времени настройки, определяют максимальное изменение величины уставок шкалы шкального органа, измеряют величину выдержки времени при максимальной и минимальной уставках шкалы шкального органа в двух произвольных фиксированных положениях подстроечного элемента, по результатам измерения определяют

„„SU„„ П1748 максимальные изменения величин выдержек в обоих фиксированных положениях подстроечного элемента и величину перемещения последнего относительно безразмерной шкалы при изменении фиксированных положений и из зависимости

"д и-и, где д1 — максимальное изменение веФ личины уставок шкалы шкального органа; д „ и 1 — максимальные изменения величин выдержек соответственно в первом и втором фиксированных положениях подстроечного элементами

/3 — количество делений безразмерной шкалы, на которое перемещался указатель подстроечного элемента, определяют положение подстроечного элемента в делениях безразмерной шкалы, соответствующее настроечному реле, причем в случае получения результата со знаком минус подстроечный элемент иэ первого положения перемещают на величину модуля полученной величины в сторону, противоположную его второму фиксированному положению,. а при получении знака плюс — в сторону второго фиксированного положения.

1171

Изобретение относится к измерительной технике и может быть использовано при настройке реле времени.

Цель изобретения — сокращение времени настройки. 5

На фиг. 1 представлено реле времени, общий вид, на фиг. 2 — график зависимости dt = К(P) (d4 — максимальное изменение величины уставок шкалы шкального органа, p — коли- 10 чество делений шкалы подстроечного органа).

В состав, реле времени входит (фиг. 1) шкальный орган 1, состоящий из неподвижной равномерной шка-. 15 ль 2 и подвижного, относительно равномерной шкалы 2, шкального элемента 3. Подстроечный орган 4, состоящий из вспомогательной неподвижной, устанавливаемой на время настройки, р0 безразмерной равномерной шкалы (не показана) и подвижного, относительно вспомогательной шкалы, подстроечного элемента 5, корпус б реле.

Способ настройки реле. времени 25 реализуют следующим образом.

На время настройки на корпусе

6 реле или на подстроечном органе 4 уcpепляют вспомогательную равномерную безразмерную, с произвольным З0 количеством делений, .шкалу, а на подстро:.чном элементе 5 - указатель (не показан).

По шкале 2 шкального органа 1 реле, отградуированной в секундах, единожды для данного типа реле определяют максимальное изменение величины уставки путем нахождения разности значения величины выдержки при минимальной и максимальной уставках шкалы 2 реле времени; з = макс мин

Далее с помощью любого времяизмеряющего устройства, например секун- 4> домера, осуществляют четыре измерения выдержки времени реле следующим образом, I

Фиксируют произвольное положение указателя подстроечного элемента 5 g0 относительно безразмерной шкалы.Шкальный элемент .3 устанавливают в положение максимальной уставки и измеряют фактическое значение выдержки времени „,„ Переводят шкаль-gg ный элемент 3 в положение, соответствующее минимальной уставке, и, не меняя положения указателя подстроеч748 ного элемента 5, делают второй замер выдержки времени t „и мин

Устанавливают указатель подстроечного элемента 5 в любое новое, фиксированное относительно вспомогательной шкалы (не показана) положение, и фиксируют количество делений (3, на которое осуществлено перемещение указателя подстроечного элемента 5. Измеряют фактическое значение выдержки времени во втором положении указателя подстроечного элемента 5 при максимальной 4 с и амакс минимальной 4 нн уставках шкалы

2 мИН шкального органа 1.

По полученным результатам определяют максимальные изменения величии выдержек в обоих фиксированных положениях подстроечного элемента 5 маркс мин

d4 =1

2 2макс 2 мин и количество делений, на которое перемещается указатель подстроечного элемента 5,,б= P -P„, (1) где p„è р2 — число делений шкалы подстроечного органа, соответствующее первому и второму положениям указателя подстроечного элемента 5.

Подставляя полученные значения величины максимального изменения уставки Д з, а также величин максимальных изменений выдержек времени в обоих фиксированных положениях подстроечного элемента 5 и did и количество делений, на которое перемещается указатель подстроечного элемента 5 p, в зависимость (1), получают число делений вспомогательной безразмерной шкалы, определяемое модулем полученной величины, на которое необходимо сместить положение указателя подстроечного элемента 5 относительно первого фиксированного положения указателяподстроечного элемента 5для обеспечениянастройки реле.

Полученный, в результате расчета, знак "-" указывает на необходимость перемещения указателя подстроечного элемента 5 из первого фиксированного положения в сторону, противоположную второму положению указателя подстроечного элемента 5, а знак

"+"-в сторону его второго положения.

1171748

Фис 1 етгиЕ юдаэфмфм юе дц а щ сасеамаим

Составитель Ю.Шишкин

Редактор Н.Бобкова Техред Ж.Кастелевич Корректорй.Самборская

Заказ 4860/39 Тираж 406, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
