Сверхвысокочастотный выключатель

Сверхвысокочастотный выключатель

Иллюстрации

Показать все

Реферат



СВЕРХВЫСОКОЧАСТОТНЫЙ ВЫКЛЮЧАТЕЛЬ, содержащий первый pinдиод , линию передачи, параллельно которой включен шлейф, -и источник управляющего напряжения, отличающийся тем, что, с целью повыщения быстродействия путем открывания и запирания выключателя при прямых переходных процессах в диода, в него введены дополнительный pin-диод и последовательно соединенные инвертор и формирователь временного сдвига, причем источник управляющего напряжения через инвертор и формирователь временного сдвига соединен с анодом первого pin-диода и началом четвертьволнового щлейфа, катод первого pin-диода подключен к линии передачи, конец четвертьволнового шлейфа замкнут последовательно соединенными конденсатором и дополнительным pin-диодом , а анод этого pin-диода соединен с источником управляющего напряжения. (Л 00 О5 Гу -jLf л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 01 Р 1/15

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий (21) 3474552/18-09 (22) 20.07.82 (46) 07.08.85. Бюл. № 29 (72) В. P. Гуз и И. Б. Шпитальный (53) 621.316.542 (088.8) (56) Патент США № 3538465, кл. 333-97, опублик. 1970. (54) (57) СВЕРХВЫСОКОЧАСТОТНЫЛ

ВЫКЛЮЧАТЕЛЬ, содержащий первый pinдиод, линию передачи, параллельно которой включен шлейф, и источник управляющего напряжения, отличающийся тем, что, с целью повышения быстродействия путем открывания и запирания выключателя при пря„„SU„„, 1171876 A мых переходных процессах в диодах в него введены дополнительный pin-диод и последовательно соединенные инвертор и формирователь временного сдвига, причем источник управляющего напряжения через инвертор и формирователь временного сдвига соединен с анодом первого pin-диода и началом четвертьволнового шлейфа, катод первого pin-диода подключен к линии передачи, кон ец четв ертьв ол нового шлейф а замкнут последовательно соединенными конденсатором и дополнительным о1п-диодом, а анод этого pin-диода соединен с источником управляющего напряжения.

1171876

g t t gy

Фиг.2

Составитель А Липатов

Техред И. Верес Корректор Л. Пилипенко

Тираж 638 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Пушненкова

Заказ 4875 45

Изрбретение относится к электронике

СВЧ и может быть использовано в качестве формирователя сверхвысокочастотных (СВЧ) импульсов с короткими фронтами.

Целью изобретения является повышение быстродействия за счет открывания и запирания выключателя при прямых переходных процессах в диодах.

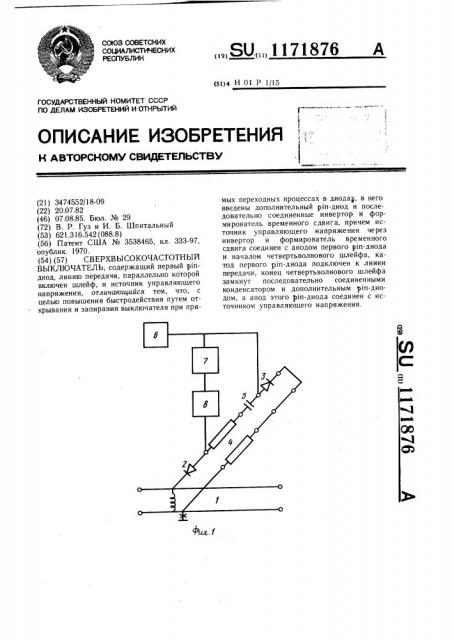

На фиг. 1 показана функциональная схема выключателя; на фиг. 2 — временная диаграмма его работы.

Выключатель содержит линию 1 передачи, первый pin-диод 2, дополнительный yinдиод 3, четвертьволновый шлейф 4, конденсатор 5, источник 6 управляющего напряжения, инвертор 7 и формирователь 8 временного сдвига (в качестве которого может быть использована линия задержки).

Источник 6 управляющего напряжения вырабатывает импульсы положительной полярности 01 (фиг. 2), при этом на выходе инвертора 7 напряжение имеет вид Ц,а на выходе формирователя 8 временного сдвигаU>. Временная диаграмма коэффициента пропускания выключателя имеет вид U4.

В момент времени непосредственно перед

tq pin-диод 2 открыт, так как Uy)0, pinдиод 3 закрыт, поскольку U = О. К линии

1 передачи в этот момент параллельно подключен разомкнутый на конце четвертьволновый шлейф 4, и выключатель оказывается запертым. В момент времени t на аноде

pin-диода 3 появляется положительное напряжение U<, которое его «быстро» (в pinдиоде 3 идет прямой переходный процесс) открывает. Шлейф 4 закорачивается на конце последовательно соединенными открытым

pin-диодом 3 и конденсатором, имеющим незначительное для СВЧ сопротивление.

Выключатель при этом открывается. В момент времени t z происходит отключение шлейфа 4 от линии 1 передачи, поскольку

Up =0, что не меняет состояния выключателя, а в момент времени tq закрывается

pin-диод 3. В момент времени t4 на анод р1п-диода 2 подается положительное напряжение Uy и выключатель «быстро» (поскольку идет прямой переходной процесс в

pin-диоде 2) запирается. Напряжение Uz сдвигается относительно Uq для разделения во времени переходных процессов в обоих

pin-диодах. Таким образом, в интервале времени tq t4выключатель оказывается открытым. В дальнейшем цикл переключения может быть повторен.
