Реферат



МНОГОКАНАЛЬНЫЙ КОММУТАТОР СВЧ, содержащий последовательно соединенные волноводные Е-тройники, к боковому плечу каждого из которых подключен вык«1ючатель, дополнительные выключатели, блок управления выключателями и дополнительными выключателями, отличающийся тем, что, с целью уменьшения вносимых потерь , к каждому выключателю подключен последовательно дополнительный выключатель , при этом расстояние между выключателем и соответствующим дополнительным выключателем, а также расстояния между плоскостями симметрии Е-тройников выбраны равными

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 01 P 1/15

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3697667/24-09 (22) 06.02.84 (46) 07.08.85. Бюл. № 29 (72) В. Т. Дымшиц, В. И. Холодов н В. М. Христенко (71) Харьковский ордена Трудового Красного Знамени и ордена Дружбы народов государственный университет им. А. М. Горького (53) 621.372.837 (088.8) (56) Бойцов 3. С. и Михченков В. И. Система с электрическим сканированием для записи радиоголограмм. — Голографические методы и аппаратура, применяемая в физических исследованиях. М.: Советское радио, 1974, с. 97 — 98.

Справочник по элементам радиоэлектронных устройств. /Под ред. В. Н. Дул и на и М. С. Жука. М.: Советское радио, 1978, с. 475.

ÄÄSUÄÄ1171877 A (54) (57) МНОГОКАНАЛЬНЬ1Л КОММУТАТОР СВЧ, содержащий последовательно соединенные волноводные Е-тройники, к боковому плечу каждого из которых подключен выключатель, дополнительные выключатели, блок управления выключателями н дополнительными выключателями, отличающийся тем, что, с целью уменьшения вносимых потерь, к каждому выключателю подключен последовательно дополнительный выключатель, при этом расстояние между выключателем и соответствующим дополнительным выключателем, а также расстояния между плоскостями симметрии Е-тройников выбраны равными (2k + 1) А/4, где k = О, 1, 2 ... и

Я вЂ” длина волны в волноводе.

1171877

Составитель Ю. Данич

Редактор Н. Пушненкова Техред И. Верес Корректор Л. Пилипенко

Заказ 4875 45 Тираж 638 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий! l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к технике СВЧ и может быть использовано в радиоприемных и радиопередающих устройствах, а также в радиоизмерительной аппаратуре.

Целью изобретения является уменьшение вносимых потерь.

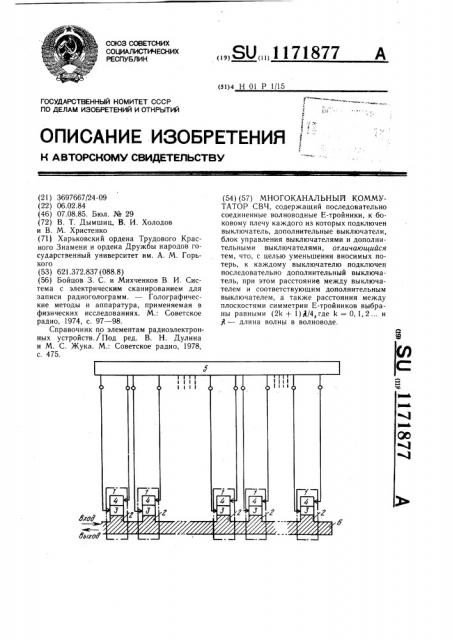

На чертеже представлена структурная схема многоканального коммутатора СВЧ.

Многоканальный коммутатор СВЧ содержит последовательно соединенные волноводные Е-тройники 1, в боковое плечо 2 каждого из которых включен выключатель 3 и последовательно подключенный к нему дополнительный выключатель 4, блок 5 управления выключателями 3 и дополнительными выключателями 4. Расстояние между выключателем 3 и последовательно соединенным с ним соответствующим дополнительным выключателем 4, а также расстояния между плоскостями симметрии Е-тройников 1 равны (2k+1)Л/4, где k=О, 1,2 ... и Я вЂ” длина волны в волноводе.

Расстояние от выключателя 3 до места разветвления Е-тройника 1 кратно l4/2. Свободное плечо первого волноводного Е-тройника 1 является общим входом (выходом) многоканального коммутатора СВЧ, а в свободное плечо последнего волноводного Етройника 1 включен короткозамыкатель 6, причем расстояние от короткозамыкателя 6 до плоскости симметрии последнего Е-тройника 1 кратноjl/2. Свободный выход каждого дополнительного выключателя 4 является входом (выходом) соответствующего коммутируемого канала.

Многоканальный коммутатор СВЧ работает следующим образом.

Пусть, например, надо открыть некоторый канал, не являющийся последним. Для этого из блока 5 управления выключателями 3 и дополнительными выключателями 4 на выключатель 3 и дополнительный выключатель 4 открываемого канала и на выключатель 3 следующего (в направлении распространения падающей волны со стороны общего входа) канала подаются сигналы, устанавливающие их в состояние «открыто», а на все остальные выключатели 3 и дополнительные выключатели 4 — сигналы, устанавливающие их в состояние «закрыто».

При этом входной сигнал не проходит в следующий канал, поскольку в боковом плече Е-тройника 1 этого канала реализована плоскость короткого замыкания, отстоящая от места разветвления Е-тройника на расстояние, кратное (2k + 1)11/4, что, в силу известных свойств волноводных Е-тройников, приводит к образованию режима холостого хода в плоскости симметрии Е-тройника данного канала.

Этот режим холостого хода пересчитывается в режим короткого замыкания в плос20 кости симметрии Е-тройника 1 открываемого канала, так как расстояние между плоскостями симметрии двух соседних Е-тройников 1 кратны (2k + 1)Я/4, благодаря чему в боковое плечо Е-тройника открываемого канала ответвляется максимум входного сигнала.

Для открывания последнего канала на выключатель 3 и дополнительный выключатель 4 этого канала из блока 5 управления выключателями 3 и дополнительными выключателями 4 подаются сигналы, устанав30 ливающие их в состояние «открыто», а на все остальные выключатели 3 и дополнительные выключатели 4 — сигналы, устанавливающие их в состояние «закрыто».

В данном многоканальном коммутаторе

СВЧ вносимые потери уменьшаются примерно в 10 "„",„."„ „„ „ðàç, где ос вносимые потери в дБ одного выключателя в режиме

«открыто», а m — число каналов.
