Устройство для формирования биимпульсного сигнала

Устройство для формирования биимпульсного сигнала

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ БИИМПУЛЬСНОГО СИГНАЛА, содержащее источник цифрового сигнала, источник синхросигнала, триггер и вькЬдной согласующий блок, отличающееся тем, что, с целью повышения точности формирования биимпульсного сигнала путем повышения стабильности параметров биимпульсного сигнала, в него введены делитель частоть на два и два элемента ИСКЛЮЧА- ЩЕЕ ИЛИ, причем инверсный выход . источника синхросигнала соединен с С-входом триггера, D-вход которого соединен с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, один вход которого соединен с выходом источника цифрового сигнала, а другой вход - с выходом делителя частоты на два, соединенным с одним входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, Другой вход которого соединен с выходом триггера , вход делителя частоты на два соеi динен с прямым выходом источника синхросигнала, при этом выход второ- (Л С го элемента ИСКЛЮЧАКЩЕЕ ИЛИ соединен с входом выходного согласующего блока.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3684393/24-09 (22) 28.12.83 (46) 07.08.85. Бюл. Р 29 (72) П,Л, Астраханцев и С.В. Глебов (53) 621.394.61(088.8) (56) Авторское свидетельство СССР

g 824460, кл. Н 04 В 5/02, 1979.

Авторское свидетельство СССР

У 936447, кл. H 04 L 5/04, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ФОРИИРОВАНИЯ

БИИМПУЛЬСНОГО СИГНАЛА, содержащее источник цифрового сигнала, источник синхросигнала, триггер и выходной согласующий блок, о т л и ч а ющ е е с я тем, что, с целью повышения точности формирования биимпульсного сигнала путем повьппения стабильности параметров биимпульсного

„„SU„„1172045 A сигнала, в него введены делитель частоты на два и два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, причем инверсный выход источника синхросигнала соединен с

С-входом триггера, D-вход которого соединен с выходом первого элемента

ИСКЛ10ЧАЮЩЕЕ ИЛИ, один вход которого соединен с выходом источника цифрового сигнала, а другой вход — с выходом делителя частоты на два, соединенным с одним входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, другой вход которого соединен с выходом триггера, вход делителя частоты на два соединен с прямым выходом источника Я синхросигнала, при этом выход второго элемента ИСКПЮйаййЕЕ ИЛИ соединен (/) с входом выходного согласующего блока. С

1172045

Составитель Н. Лазарева

Техред О.Неце Корректор А. Обручар

Редактор П. Коссей

Заказ 4920/54 Тираж 659 Подписное

ВНИИПИ Государственного. комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к технике электросвязи и может быть использоваться в цифровых системах передачи.

Целью изобретения является повышение точности формирования биимпуль- 5 сного сигнала путем повышения стабильности параметров биимпульсного сигнала.

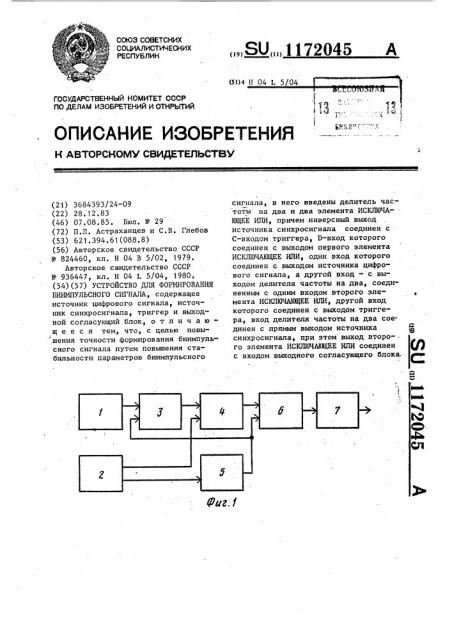

На фиг. 1 изображена структурная электрическая схема предложенного устройства; на фиг. 2 — временные диаграммы, поясняющие его работу.

Устройство для формирования биимпульсного сигнала содержит источ-. ник 1 цифрового еигнала, источник 2 15 синхросигнала, элемент ИСКЛЮЧАЮЩЕЕ

ИЛИ 3, триггер 4, делитель 5 частоты на два,элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 6, выходной согласующий блок 7.

Устройство работает следующим образом.

Источник 1 цифрового сигнала образует цифровой сигнал (фиг. 2а), С прямого выхода источника 2 синхросигнала на вход делителя 5 частоты 25 на два поступает сигнал тактовой частоты (фиг. 2б). Сигнал с выхода делителя 5 частоты на два (фиг. 2в) складывается по модулю два с цифровым сигналом (фиг. 2а) в элементе

ИСКЛЮЧАЮЩЕЕ ИЛИ 3, в результате чего образуется сигнал (фиг. 2г), поступающий на D-вход триггера 4. Этот сигнал считывается триггером 4. с помощью сигнала инверсной тактовой частоты (фиг. 2д), подводимого на динамический С-вход триггера 4 с инверсного выхода источника 2.синхросигнала. Сигнал с выхода триггера 4 (фиг. 2е). складывается по модулю два с сигналом с выхода делителя 5 частоты на два (фиг. 2в) в элементе

ИСКЛЮЧАЮЩЕЕ ИЛИ 6. На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 формируется сигнал (фиг. 2ж), в котором с учетом задержки на половину тактового интервала относительно исходного цифрового сигнала единице цифрового сигнала соответствует комбинация 10, а .нулю цифрового сигнала -01. Этот сигнал выходным согласующим блоком

7 приводит к абсолютному биимпульсному сигналу, пригодному для передачи по линии связи.

Для предлагаемого устройства характерна высокая точность формирования биимпульсного сигнала, которая практически не зависит от влияния внешних условий.
