Реферат



№ 117209

Грг;:257

Класс 76Ь, 7oi

СССР

Ы „," j) 5НН lg0 Е1,А

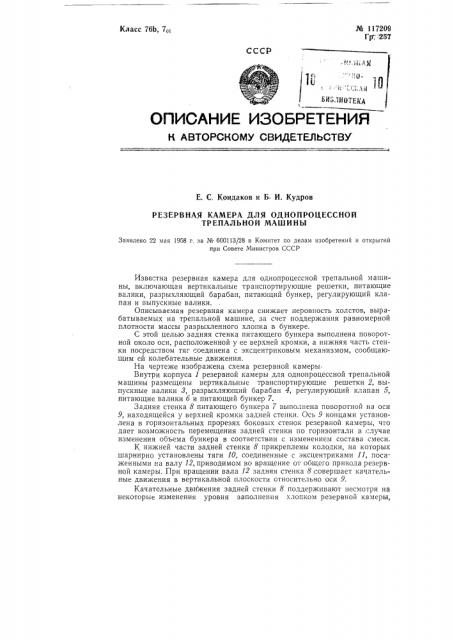

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. С. Кондаков и Б И. Кудров

РЕЗЕРВНАЯ КАМЕРА ДЛЯ ОДНОПРОЦЕССНОЙ

ТРЕПАЛЬНОЙ МАШИНЫ

Заявлено 22 мая 1958 г. за № 600113/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известна резервная камера для однопроцессной трепальной машины, включающая вертикальные транспортирующие решетки, питающие валики, разрыхляющий барабан, питающий бункер, регулирующий клапан и выпускные валики.

Описываемая резервная камера снижает неровность холстов, вырабатываемых на трепальной машине, за счет поддержания равномерной плотности массы разрыхленного хлопка в бункере.

С этой целью задняя стенка питающего бункера выполнена поворотной около оси, расположенной у ее верхней кромки, а нижняя часть стенки посредством тяг соединена с эксцентриковым механизмом, сообщающим ей колебательные движения.

На чертеже изображена схема резервной камеры.

Внутри корпуса 1 резервной камеры для однопроцессной трепальной машины размещены вертикальные транспортирующие решетки 2, выпускные валики 8, разрыхляющий барабан 4, регулирующий клапан 5, питающие валики 6 и питающий бункер 7.

Задняя стенка 8 питающего бункера 7 выполнена поворотной на оси

9, находящейся у верхней кромки задней стенки. Ось 9 концами установлена в горизонтальных прорезях боковых стенок резервной камеры, что дает возможность перемещения задней стенки по горизонтали в случае изменения объема бункера в соответствии с изменением состава смеси.

К нижней части задней стенки 8 прикреплены колодки, на которых шарнирно установлены тяги 10, соединенные с эксцентриками 11, посаженными на валу 12, приводимом во вращение от общего привода резервной камеры. При вращении вала 12 задняя стенка 8 совершает качательные движения в вертикальной плоскости относительно оси 9.

Качательные двИжения задней стенки 8 поддерживают несмотря на некоторые изменения уровня заполнения хлопком резервной камеры, № 117209 равномерную плотность массы разрыхленного хлопка в бункере 7, что снижает неровноту холста, вырабатываемого на однопроцессной трепальной машине.

Предмет изобретения

Резервная камера для однопроцессной трепальной машины, включающая в себя вертикальные тран "портирующие решетки, питающие валики, разрыхляющий барабан, питающий бункер, регулирующий клапан и выпускные валики, о тл и ч а ю щ а я с я тем, что, с целью снижения неровноты холстов, вырабатываемых на трепальной машине, за счет поддержания равномерной плотности массы разрыхленного хлопка в бункере, задняя стенка питающего бункера выполнена поворотной около оси, расположенной у ее верхней кромки, а нижняя часть стенки посредством тяг,"оединена с эксцентриковым механизмом, сообщающим ей колебательные движения.
