Реферат



УЗЕЛ КРЕПЛЕНИЯ ПОВОРОТНОГО НАСАДКА К ВЫХОДНОМУ ПАТРУБКУ ЛАФЕТНОГО СТВОЛА, содержащий цапфы, установленные жестко на патрубке, и эластичную диафрагму с узлами крепления ее к патрубку и насадку, отличающийся тем, что, с целью повышения надежности работы, узлы крепления диафрагмы к патрубку и насадку и продольные оси симметрии цапф расположены в одной плоскости.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ЯЦ„„1172567 (51)4 А 62 С 31/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ ЙЯяуцу (21) 3661445/27-12 (22) 29.07.83 (46) 15.08.85. Бюл. № 30 (72) А. С. Мечев и 1О. В. Клименко (71) Особое конструкторское бюро пожарных машин (53) 614.843 (088.8) (56) Техническое описа нне и и нструкция по эксплуатации АП-3/130, модель 148, А, 1975. (54) (57) УЗЕЛ КРЕПЛЕНИЯ ПОВОРОТНОГО НАСАДКА К ВЫХОДНОМУ ПАТРУБКУ ЛАФЕТНОГО СТВОЛА, содержаший цапфы, установленные жестко на патрубке, и эластичную диафрагму с узлами крепления ее к патрубку и насадку, отличающийся тем, что, с целью повышения надежности работы, узлы крепления диафрагмы к патрубку и насадку и продольные оси симметрии цапф расположены в одной плоскости.

1172567

Составитель A. Попов

Техред И. Верес Корректор С. Черни

Тираж 425 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о1крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Бандура

3а каз 4938/6

Изобрегение относится к пожарной техпике и, в частности, к лафетным стволам для подачи огнетушащих веществ.

11сль изобретения — повышение надежности работы.

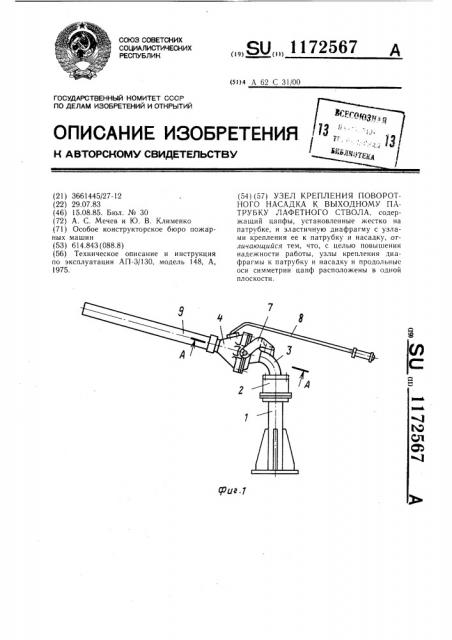

1-1а фиг. 1 изображен ствол; на фиг. 2сечение А-А на фиг. 1.

Устройство имеет стояк 1 с поворотным устройством 2 и выходным патрубком 3 соединен с насадком 4 с помощью двух цапф 5, имеющих подшипники 6. На патрубке 3 закреплен кронштейн 7, являющийся опорой для ца пф 5. Рукоятки 8 у правлен ия закреплены на насадке 4, внутренняя часть которой закреплена на патрубке 3, а наружная на торце насадка 4. Насадок 4 содержит на конце суживающейся части успокоитель

9 струи огнетушащего вещества. Кроме того, устройство содержит эластичную диафрагму 10.

Устройство работает следующим образом.

При подаче под давлением огнетушащего вещества, последнее через внутреннюю полость стояка 1, поворотного устройства

2 и выходной патрубок 3 попадает во входную полость насадка 4 и далее через успокоитель 9 выбрасывается на очаг пожара.

При перемещении рукояток 8 в верти10 кальной плоскости насадок 4 поворачивается вокруг цапф 5, изгибая диафрагму 10 и изменяя при этом направление струи огнетушащего вещества по высоте.

Перемещение ствола в горизонтальной плоскости обеспечивается поворотным устройством 2.

Преимущество предлагаемого устройства заключается в том, что оно имеет более простую конструкцию и высокую надеж ность.
