Устройство для затяжки резьбовых соединений

Устройство для затяжки резьбовых соединений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАТЯЖКИРЕЗЬБОВЫХ СОЕДИНЕНИЙ, содержащее корпус, размещенные в нем привод, муфту предельного момента, связанный с ней шпиндель с рабочей головкой и механизм регулировки предельного момента муфты, включающий пружину, регулиро- . вочную гайку с гнездами для ее фиксации и нажимные пальцы, взаимодействующие одними концами с пруясиной, а другими - с регулировочной гайкой, отличающееся тем, что, с целью упрощения конструкции и снижения веса, гнезда для фиксацнн выполнены на взаимодействующем с нажимными пальцами торце регулировоч (Л ной гайки и расположены по окружности их контакта, а число гнезд кратно числу нажимных пальцев.

СОЮЗ CCBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (I! ) А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3677014/25-28 (22) 16.12.83 (46) 15.08.85.Бюл. №- 30 (72) Е.С.Дольник, Н.Б.Чуев и А.А,Галкин (71) Всесоюзный научно-исследователь. ский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин (53) 621.883(088.8) (56) 1. "Механизированный инструмент, отделочные машины и вибраторы

Каталог. Минстройдормаш, ЦНИИТЭСтроймаш, М., 1982, с.83.

2. Патент ФРГ ¹ 1087540, кл, 87а13, 1960 (прототип). (sl)y В 25 В 21/00; В 25 В 23/14 (54)(57) УСТРОЙСТВО ДЛЯ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ, содержащее корпус, размещенные в нем привод, муфту предельного момента, связанный с ней шпиндель с рабочей головкой и механизм регулировки предельного момента муфты, включающий пружину, регулировочную гайку с гнездами для ее фиксации и нажимные пальцы, взаимодействующие одними концами с пружиной, а другими — с регулировочной гайкой, отличающееся тем, что, с целью упрощения конструкции и снижения веса, гнезда для фиксации вы" полнены на взаимодействующем с нажимными пальцами торце регулировочной гайки и расположены по окружности их контакта, а число гнезд кратно числу нажимных пальцев.

Составитель В. Торопынин

Редактор Н. Горват Техрец М. Гергель Корректор К, Сирохман

Заказ 4951/12 Тираж 1050 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", . Ужгород, ул. Проектная, 4

1 1172

Изобретение относится к ручному механизированному инструменту и может быть использовано для затяжки реэьбовых соединений.

Цель изобретения — упрощение конструкции и снижение веса.

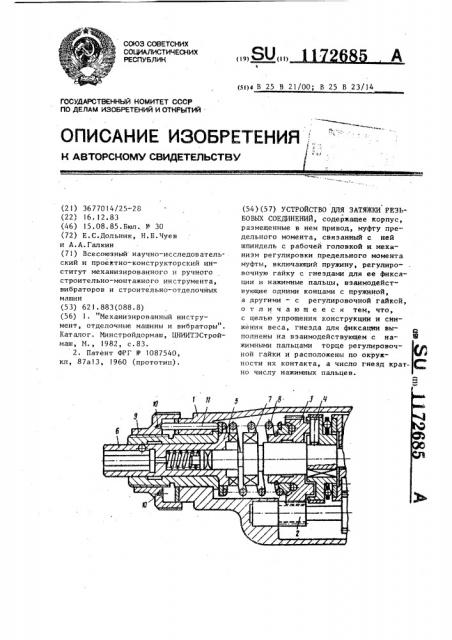

На чертеже изображено устройство для затяжки резьбовых соединений, продольный разрез °

Устройство для затяжки резьбовых 10 соединении содержит корпус I, размещенные в нем привод 2, муфту предельного момента, состоящую из ведущей полумуфты 3, связанной с приводом 2, и ведомой полумуфты 4, шпин- 1 дель 5 с рабочей головкой 6, взаимодействующий через кулачковую муфту 7 с ведомой полумуфтой 4. В корпусе 1 размещен также механизм регулировки предельного момента муфты, включающий пружину 8, регулиравочную гайку

9 с гнездами 10 для ее фиксации на корпусе I и нажимные пальцы 11, взаимодействующие одними концами с пружиной 8, а другими — с гнездами 10 25 регулировочной гайки 9. Число гнезд

10 для фиксации регулировочной гайки

9 кратно числу нажимных пальцев 11.

Устройство цля затяжки резьбовых соединений работает следующим образом.

685 2

Рабочую головку 6 устанавливают на резьбовое соединение (не показано), осевым нажатием вводят в зацепление шпиндель 5 с кулачковой муфтой 7 и включают привод 2 ° Крутящий момент через ведущую 3 и ведомую 4 полумуфты, сцепленные между собой, кулачковую муфту 7 и шпиндель

5 передается на рабочую головку 6.

Осуществляется затяжка резьбового соединения, При достижении предельного момента, на который настроена муфта предельного момента, ведущая полумуфта 3 проскальзывает относительно ведомой полумуфты 4, и процесс затяжки заканчивается.

Для перенастройки муфты предельного момента на другой момент регулировочную гайку 9 поворачивают в нужном направлении. При этом нажимные пальцы 11 выходят из зацепления с гнездами 10 и поджимают или ослабляют) пружину 8. После необходимого поворота регулировочной гайки 9 ее фиксируют на корпусе 1 с помощью нажимных пальцев 11, которые западают в соответствующие гнезда

10.
