Плоская стамеска черабая

Плоская стамеска черабая

Иллюстрации

Показать все

Реферат



Плоская стамеска, содержащая плоский резец с односторонним скосом, образующим режущую кромку, и рукоятку , расположенную так, чтоее продольная ось составляет с режущей кромкой угол, не равный 90, о т личающаяся тем, что, с целью улучшения качества резания и расширения областиприменения, рукоятка снабжена двумя опорными выступами, причем один йыступ имеет поверхность, наклоненную вicrppo- ну скоса под углом 20-25 относительно плоскости, проходящей пер-. пендикулярно плоской части резца, а острый угол меяду продольной осью рукоятки и режущей кромкой равен 70-75°, при этом другой выступ имеет закругленную поверхность в месте сопряжения с рукояткой. Crt с ; -ч| о Од

СОЮЗ С08ЕТСННХ

ONIHIIIC

РЕСГ1УБЛИИ (5!)4 В 27 G 17/00

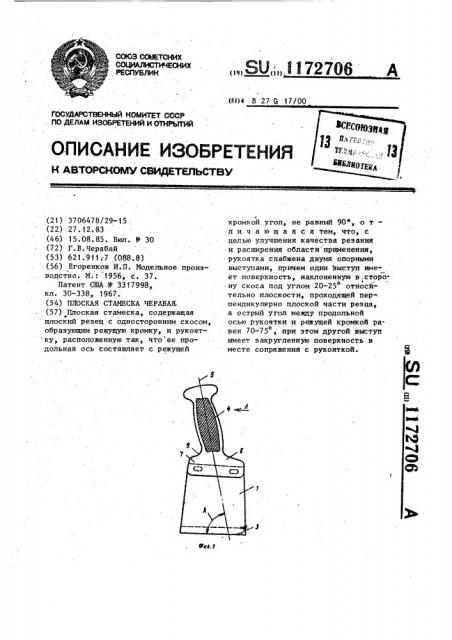

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTQPCHOMV СВИДЕТЕЛЬСТВУ

° °

Ъю

ГОСУД Ч СТВЕННЫЙ НОМИтЕт ССС1

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (21) 3706478/29-15 (22) 27. 12. 83 (46) 15.08.85. Бюл. Ф 30 (72) Г.В.Черабай (53) 621.911г7 (088.8) (56) Егоренков И.П. Модельное производство. M.: .1956, с. -37.

Патент США У 3317998, кл. 30-338, 1967. (54) ПЛОСКАЯ СТАМЕСКА ЧЕРАБАЯ. (57) Плоская стамеска, содержащая плоский резец с односторонним скосом, образующим режущую кромку, и рукоят ку, расположенную так, что ее продольная ось составляет с режущей

„„SU„„ I 1727О6 кромкой угол, не равный 90, о т— л и ч а ю щ а я с я тем, что, с целью улучшения качества резания и расширения области применения, рукоятка снабжена двумя опорными выступами, причем один выступ имеет поверхность, наклоненную в,стороО

1 ну скоса под углом 20-25 относйтельно плоскости, проходящей перпендикулярно плоской части резца, а острый угол между продольной осью рукоятки и режущей кромкой равен 70-75, при этом другой выступ имеет закругленную поверхность в месте сопряжения с рукояткой.

1 11727

Изобретение относится к обработке древесины и других неметаплнческих материалов, и может быть использовано в модельном, столярном и учебном производстве, а также .в

-народном хозяйстве, например для обработки продуктов и .изделий, не поддаюШихся обработке обычным ножом.

Цель изобретения — улучшение качества резания и расширение области 1п применений. На фиг. 1 представлена стамеска, общий вид; на фиг. 2 — вид А на фиг..1; на фиг. .3 — плоский резец стамески. 15

Плоская стамеска содержит плоский резец 1 с односторонним скосом 2, образующим режущую кромку 3, и рукоятку 4, расположенную так, что ее продольная ось 5 составляет с режу- 20 о щей кромкой 3 острый угол 3 = 70-75, Рукоятка снабжена двумя опорными выступами 6 и 7. Выступ 6 имеет поверхность 8, наклоненную в сторону скоса под углом Y= 20-25 располо- д женным в плоскости перпендикулярной режущей кромки 3, относительно плоскости, проходящей перпендикулярйо плоскости части резца 1. Выступ 7

;имеет закругленную поверхность 9 в

1 месте сопряжения его с рукояткой 4.

В верхней части плоского резца 1 имеются, например, сквозные окна 10 для надежного крепления рукоятки 4 к резцу 1 при формовании ее из пластмасс; Ширина плоского резца 1 для обеспечения удобной работы при резании криволинейных поверхностей радиу" сами до 200 мм составляет около

100 .мм.

Работа стамеской ведется следующим образом.

На рабочей поверхности, расположенной не нике 150 мм от уровня локтя,.левой рукой удерживают обрабатываемый предмет, а правой рукой выполняют резание движением сверху вниз и от себя,. от уровня груди по уровню локтя. Выступы 6 и 7 в нижней части рукоятки 4 позволяют увеличить усилие резания,. а наклонная поверхность 8, расположенная под углом 1 и закругленная поверхность 9 исключают образование мозолей на руке за счет плотного прилегания торцовой части рабочей руки и ее нижнего пальца по поверхностям 8 и 9. При угле наклона оси рукоятки 4 стамески под острым углом 3= 70-75 к режущей кромке 3 обеспечивается высокое качество поверхности обработки за счет наличия скольжения вдоль режущей кромки. Возможность увеличения усилия нажима и образование скольжения вдоль режущей кромки позволяют испольэовать стамеску взамен топора и ножа при резании труднообрабатываемых продуктов и изделий.

11727Об

ФСоставитель Н.Крюков

Техред Ж.Кастелевич

Корректор,О.Тигор

Редактор Н.Горват

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 4954/13 Тираж 476 Подписное

ВНИИПИ Государственного комитета СССР о. делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
