№ 117276

Класс 4с, 7

СССР з.Ж А,Я

К„ - (j äñ ÃC > i

ЬИьЛИОТЕКА

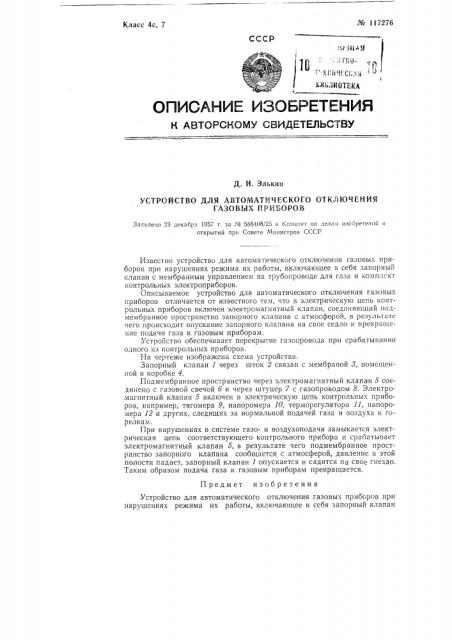

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

e aBTGPCKGMV СВИДЕТЕЛЬСТВУ

Д. И. Элькин

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ

ГАЗОВЫХ ПРИБОРОВ

Завалено 23 декабри 1957 г. аа Ха 588408/25 в !комитет по делам изобретений открытий прп Совете Мивнстров СССР

Известно устройство для автоматического отключения газовых приборов при нарушениях режима их работы, включающее в себя запорный клапан с мембранным управлением на трубопроводе для газа и комплскт контрольных электроприборов.

Описываемое устройство для автоматического отключения газовых приборов отличается от известного тем, что в электрическую цепь контрольных приборов включен электромагнитный клапан, соединяющий подмембранное пространство запорного клапана с атмосферой, в результате чего происходит опускание запорного клапана на свое седло и прекращение подачи газа к газовым приборам.

Устройство обеспечивает перекрытие газопровода при срабатывании одного из контрольных приборов.

На чертеже изображена схема устройства.

Запорный клапан 1 через шток 2 связан с мембраной 8, помещенной в коробке 4.

Подмембранное пространство через электромагнитный клапан 5 соединено с газовой свечой 6 и через штуцер 7 с газопроводом 8. Электромагнитный клапан 5 включен в электрическую цепь контрольных приборов, например, тягомера 9, напоромера 10, терморегулятора 11, напоромера 12 и других, следящих за нормальной подачей газа и воздуха к горелкам.

При нарушениях в системе газо- и воздухоподачи замыкается электрическая цепь соответствующего контрольного прибора и срабатывает электромагнитный клапан 5, в результате чего подмембранное пространство запорного клапана сообщается с атмосферой, давление в этой полости падает, запорный клапан 1 опускается и садится на свое гнездо.

Таким образом подача газа к газовым приборам прекращается.

Предмет изоб ретения

Устройство для автоматического отключения газовых приборов при нарушениях режима их работы, включающее в себя запорный клапан № 117276

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор А. К. Лейкина Гр. 7

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1577

Подп. к печ. 19,Ш-59 г.

Тираж 81О Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. с мембранным управлением на трубопроводе для газа и комплект контрольных электроприборов, отличающееся тем, что, в целях обеспечения аварийного перекрытия газопровода при срабатывании одного из контрольных-приборов, в их электрическую цепь включен электромагнитнь1й клапан, соединяющий подмембранное пространство запорного клапана с атмосферой, чем достигается опускание запорного клапана на свое седло и прекращение подачи газа к газовым приборам.
