Устройство для слива воды из рефрижераторного вагона

Устройство для слива воды из рефрижераторного вагона

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СЛИВА ВОДЫ ИЗ РЕФРИЖЕРАТОРНОГО ВАГОНА, содержащее вертикальную сливную трубу, прикрепленную верхним концом к настилу пола, а нижним сообщающуюся с атмосферой , поплавковый вьтускной клапан , установленный в трубе, и гидрозатвор , отличающееся тем, что, с целью повышения надежности , гидрозатвор установлен в трубе над поплавковым выпускным клапаном, который расположен в зоне теплоизоляции пола вагона. СО

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (l9) (l l),. J3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

$85„".

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3617692/27-1 1 (22) 05.07.83 (46) 15,08.85. Бюл. N - 30 (72) Б.А. Грудов, Ю,В. Стуканов, Э.С. Черных и И.С. И1евченко (71) Производственное объединение

"Брянский машиностроительный завод" им. В.И, Ленина (53) 629.114.3(088.8) (56) Яковлев Н.И. и др. Изотермический подвижной состав. M., Транспорт, 1977, с. 118, рис. 78. (5()4 В 60 Р 3 20 F 25 D 21 14 (54)(57) УСТРОЙСТВО ДЛЯ СЛИВА ВОДЫ

ИЗ РЕФРИЖЕРАТОРНОГО ВАГОНА, содержащее вертикальную сливную трубу, при- крепленную верхним концом к настилу пола, а нижним сообщающ юся с атмосферой, поплавковый выпускной клапан, установленный в трубе, и гидрозатвор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, гидрозатвор установлен в трубе. над поплавковым выпускным клапаном, который расположен в зоне теплоизоляции пола вагона.

72770

l 11

Изобретение относится к транспорту и касается устройства для слива конденсата, промывочной и талой воды из ,рефрижераторного вагона.

Цель изобретения - повышение надежности работы устройства.

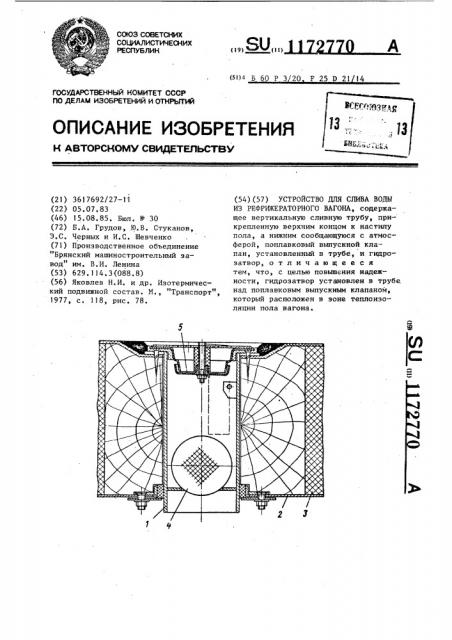

На чертеже изображено устройство, вертикальный разрез.

Устройство для слива.,воды из рефрижераторного вагона содержит вертикальную трубу l,ëðèêðåïëåííóþ верхним концом к настилу 2 пола 3 вагона и снабженную поплавковым выпускным клапаном 4, расположенным в зоне теплоизоляции пола 3 вагона.

Оно снабжено гидроэатвором 5, установленным в трубе 1 над поплавковым выпускным клапаном 4.

Устройство работает следующим образом, При сливе из внутреннего пространства кузова вагона промывочной, талой воды или конденсата вода заполняет гидрозатвор 5, а затем иэ него поступает в трубу 1, в резуль.тате чего поплавковый выпускной клапан 4 открывается и вода сливается наружу.

Размещение гидрозатвора 5 в зоне

1О теплоизоляции 3 над поплавковым выпускным клапаном 4 предотвращает замерзание воды в гидроэатворе 5 при отрицательных температурах наружного воздуха, а при положительных

1S температурах наружного воздуха предот. вращается выпаривание и выветривание воды из гидрозатвора 5 и тем самым исключается нарушение герметичности внутреннего пространства кузова

20 рефрижераторного вагона.

Составитель Н. Гозюмова

Редактор М. Дырин Техред Л,Мартяшова Корректор О, Тигор

Заказ 4962/16 Тираж 650 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
