Реферат



ПОГРУЗЧИК, содержащий колесное шасси с установленным на нем грузоподъемником, включающим в себя. раму, грузовую каретку, на которой смонтирована плита с закрепленными на ней вилами и прижимом, установленная с возможностью поворота вокруг продольной горизонтальной оси, и гидроцилиндр подъема каретки, отличающийся тем, что, с целью повьш1ения надежности путем обес печения независимого от поворота I плиты прижима.груза гидроцилиндром подъема каретки и упрощения конструкции , он снабжен трособлочной системой , один из блоков которой закреплен на штоке указанного гидроцнлиндра , второй блок - на указанной плит те, на оси ее поворота, и третий на прижиме, который установлен в вьшолненной в указанной плите прорези , а трос, огибающий указанные блоки, закреплен одним концом на плите , другим - на указанной раме грузоподъемника , а средней частью на втором блоке, причем погрузчик § снабжен по меньшей мере одним стопором грузовой каретки относительно рамы грузоподъемника, по меньшей мере одним стопором указанной плиты С относительно грузовой каретки и тормозом второго блока.

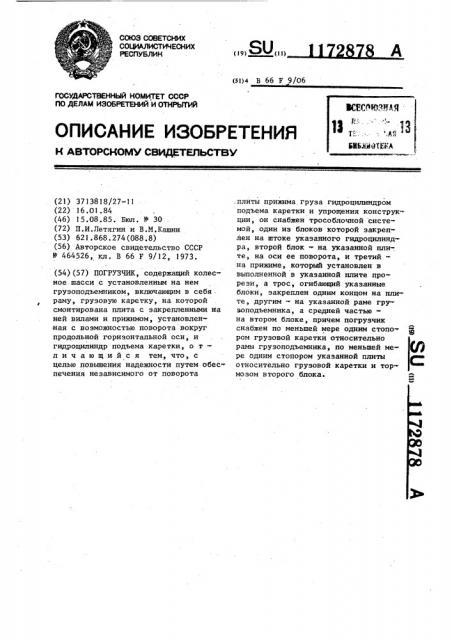

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (I 9) () 1) (51)4 В 66 Р 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3713818/27-11 (22) 16.01.84 (46) 15.08.85. Бюл. М 30 (72) П.И.Летягин и В.М.Кашин (53) 621 868.274(088 ° 8) (56) Авторское свидетельство СССР

В 464526, кл. В 66 F 9/12, 1973. (54)(57) ПОГРУЗЧИК, содержащий колесное шасси с установленным на нем грузоподъемником, включающим в себя раму, грузовую каретку, на которой смонтирована плита с закрепленными на ней вилами и прижимом, установленная с возможностью поворота вокруг продольной горизонтальной оси, и гидроцилиндр подъема каретки, о т— л и ч а ю шийся тем, что, с целью повышения надежности путем обеспечения независимого от поворота, плиты прижима груза гидроцилиндром подъема каретки и упрощения конструкции, он снабжен трособлочной системой, один из блоков которой закреплен на штоке укаэанного гидроцилиндра, второй блок - на указанной плите, на оси ее поворота, и третий— на прижиме, который установлен в выполненной в указанной плите прорези, а трос, огибающий указанные блоки, закреплен одним концом на плите, другим - на указанной раме грузоподъемника, а средней частью— на втором блоке, причем погрузчик снабжен по меньшей мере одним стопо- Е ром грузовой каретки относительно рамы грузоподъемника, по меньшей мере одним стопором указанной плиты относительно грузовой каретки и тормозом второго блока.

1172878

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано для транспортировки и подъема штучных грузов с кантованием их и складирования. 5

Цель изобретения - повышение надежности путем обеспечения независимого от поворота плиты прижима груза гндроцилиндром подъема каретки и упрощение конструкции.

На фиг.1 схематично изображен погруэчик, общий вид; на фиг. 2-разрез А-А на фиг.l.

Погруэчик содержит колесное шасси 1, на котором установлен грузо- 15 подъемник 2, включающий в себя раму 3, грузовую каретку 4, на которой смонтирована плита 5 с закрепленными на ней вилами 6 и.прижимом 7. Плита

5 установлена с возможностью поворо- 20 та относительно каретки 4 вокруг про- дольной горизонтальной оси. Прижим 7 установлен с возможностью перемещения в прорези 8, выполненной в плите 5. На шасси l закреплен гидро- 2 цилиндр 9 подъема каретки. На его штоке установлен блок 10, на плите "

5 - блок (барабан) 11 на оси ее поворота, на прижиме 7 — блок 12 Указанные блоки 10,11 и 12 огибают трос 13, который закреплен одним концом на плите 5 другим - на раме

3, а средней частью - на блоке 11.

Погрузчик снабжен стопорами 14 грузовой каретки 4 и тормозом 16 блока 11 на плите 5.

Погрузчик работает следующим образом.

Погрузчик подводится к грузу 17, например газовому баллону. Вилочный захват и прижим устанавливаются для зажима груза. Для этого посредством стопоров 14 и 15 каретка 4 и плита 5 устанавливаются неподвижно. Блок ll не заторможен.

Посредством выдвижения штока гидроцилиндра 9 натягивается трос 13 и перемещает блок 12, закрепленный на прижиме 7, до полного зажатия груза 17. Блок 11 зажимается тормозом 16. Таким образом, груз удерживается зажатым между вилами 6 и прижимом 7. Далее каретка 4 освобождается от стопоров 14. Гидроцилиндром 9 груз 17 поднимается на необходимую высоту. Каретка 4 закрепляется стопором 14. Далее освобождают плиту 5 от стопоров 15 и дальнейшим выдвижением штока гидроцилиндра 9 поворачивают плиту на необходимый угол и фиксируют стопорами 15 в этом положении. Транспортируют груз к месту разгрузки.

Разгрузка груза производится в обратном порядке.

1172878

1172878

Составитель П. Григорченко

Техред Л.Иикеш Корректор В. Гирняк

Редактор А.Долинич

Тираж 804 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 4991/22

Филиал ППП "Патент", г.ужгород, ул.Проектная,4
