Устройство для поворота верхнего строения землеройной машины

Устройство для поворота верхнего строения землеройной машины

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОВОРОТА ВЕРХНЕГО СТРОЕНИЯ ЗЕМЛЕРОЙНОЙ МАШИНЫ, включающее поворотную платформу , смонтированную на нижней раме машины, имеющей центральную цапфу, связанную с поворотной платформой, и подхват, отличающееся тем, что, с целью уменьшения габаритов устройства и снижения его металлоемкости, подхват выполнен в виде жестко связанного с центральной цапфой кольцевого упора со сферической поверхностью скольжения и взаимодействующего с ним по этой поверхности кольцевого вкладыща, связанного с платформой, причем цапфа и платформа дополнительно связаны между собой посредством сферического подшипника скольжения, а центры сфер кольцевого упора и сферического подшипника расположены в одной точке на продольной оси цапфы.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Е 02 F 3/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ОЭ

СР сО

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3750735/29-03 (22) 06.06.84 (46) 15.08.85. Бюл. ¹ 30 (72) В. К. Фабишевский и Л. П. Ивкин (71) Производственное объединение

«Ждановтяжмаш» (53) 621.879.48 (088.8) (56) Авторское свидетельство СССР № 293932, кл. Е 02 F 3/18, 1969.

Авторское свидетельство СССР № 209306, кл. Е 02 F 3/18, 1966. (54) (57) УСТРОЛСТВО ДЛЯ ПОВОРОТА

ВЕРХНЕГО СТРОЕНИЯ ЗЕМЛЕРОИНОЛ

МАШИНЫ, включающее поворотную платформу, смонтированную на нижней раме машины, имеющей центральную цапфу, связанную с поворотной платформой, и подхват, отличающееся тем, что, с целью уменьшения габаритов устройства и снижения его металлоемкости, подхват выполнен в виде жестко связанного с центральной цапфой кольцевого упора со сферической поверхностью скольжения и взаимодействующего с ним по этой поверхности кольцевого вкладыша, связанного с платформой, причем цапфа и платформа дополнительно связаны между собой посредством сферического подшипника скольжения, а центры сфер кольцевого упора и сферического подшипника расположены в одной точке на продольной оси цапфы.

1173009

Изобретение относится к землеройной технике, в частности к опорно-поворотным устройствам для поворота верхней части машины вокруг вертикальной оси.

Цель изобретения — уменьшение габаритов устройства и снижение его металлоемкости.

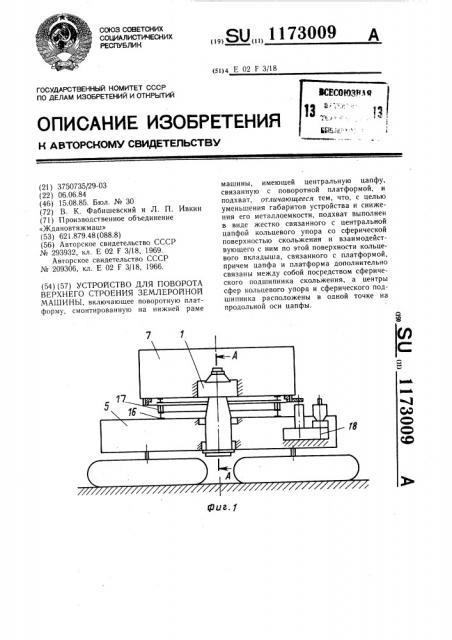

На фиг. 1 показано предлагаемое устройство, на фиг. 2 — сечение А — А на фиг. 1.

Устройство для поворота верхнего строения землеройной машины, например роторного экскаватора, включает центральную цапфу 1, выполненную в виде обечайки 2 (фиг. 2), жестко закрепленной в стаканах

3 и 4 нижней рамы 5 машины хомутами 6 и шарнирно связанной с поворотной платформой 7 посредством сферического подшипника скольжения 8, имеющего опоры 9 со сферой 10 и впрессованную в нее бронзовую втулку 11. Устройство имеет подхват, выполненный в виде жестко связанного с центральной цапфой кольцевого упора 12 со сферической поверхностью 13 и взаимодействующего с упором по этой поверхности кольцевого вкладыша 14, связанного с платформой через стакан 15 платформы 7.

Поворотная платформа 7 с верхним строением опирается на рельсовый круг 16 нижней рамы 5 через роликовый круг 17.

Устройство работает следующим образом.

Поворотная платформа ? с верхним строением посредством роликового круга 17 и привода !8 вращается вокруг центральной цапфы 1 н центрируется относительно обечайки 2 посредством опоры 9, сферы 10 и втулки 11. Скольжение происходит по внутреннему диаметру втулки. Передача радиального усилия, возникающего при резании или уклонах, передается цилиндрической поверхностью втулки 11 с поворотной платформы 7 на обечайку 2, работающую в этом случае как балка на двух опорахстаканах 3 и 4. Это позволяет удерживать поворотную платформу от боковых смещений.

Направленное вверх осевое усилие, возникающее при аварийном опрокидывании платформы относительно нижней рамы, передается стаканом 15 платформы на фланец опоры 9 и далее через сферически сопрягаемые вкладыши 14, упор 12 и хомуты 19 на обечайку 2, которая, в свою очередь, посредством хомутов 6 передает это усилие на стакан 4 нижней рамы 5.

1 При этом упор 12 выполняет роль подхвата поворотной платформы.

Сферический подшипник скольжения 8 и сфера кольцевого упора 12 имеют центр вращения, расположенный в одной точке на оси 20 цапфы, Это обеспечивает самоустановку поворотной платформы при ее повороте на роликовом круге 17 относительно нижней рамы 5, копируя возможные монтажные и эксплуатационные неровности поверхности рельсового круга 16 нижней рамы 5, что позволяет избежать изгибающих нагрузок на поворотной платформе.

Выполнение подхвата, смонтированного на центральной цапфе, связанной с поворотной платформой позволяет удерживать поворотную платформу с верхним строением от опрокидывания при перегрузке верхнего строения опрокидывающим моментом, уменьшает габариты устройства и снижает металлоемкость.

Ориентировочный экономический эффект около 14 тыс. руб.

1173009

Редактор Л. Авраменко

Заказ 5021/28

Составитель И. Синицкая

Техред И. Верес Корректор Е. Рошко

Тираж 649 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатеит>, г. Ужгород, ул. Проектная, 4
