Реферат



1. ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА содержащая корпус, измерительньй рычаг с грибком, узел радиального центрирования измерительного рыча га, опорньш фланец, закрепленный на корпусе, и аксиально расположенный измерительный преобразователь с измерительным наконечником 72fO W выполненным в виде грибка с опорной кольцевой кромкой, взаимодействующей с плоской кольцевой поверхностью грибка измерительного рычага , отличающаяся тем, что, с целью повышения точности измерения, узел радиального центрирования измерительного рычага выпoлнe в виде взаимодействующих конического центра, закрепленного на опорном фланце, и тороидальной опоры, установленной внутри грибка измерительного рычага. 2. Головка по п. 1, о т л ичающаяся тем, что она снабжена сепаратором с шарами, расположенными По окружности между опорной кромкой грибка преобразователя и плоской кольцевой поверхностью грибка измерительного рычага. /7Л

СОЮЗ СОВЕТСКИХ

СОЦИА ЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 01 В 5/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ %

° °

° ° с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3565465/25-28 (22) 22.03.83 (46) 15.08.85. Бюл . № 30 (72) В.И. Харламов (71) Всесоюзный научно-исследовательский и конструкторский институт средств измерения в машиностроении (53) 531. 717(088.8) (56) Авторское свидетельство СССР № 649942, кл. G 01 В 5/20, 1976.

Авторское свидетельство СССР

¹ 706678, кл. G 01 В 5/20, 1978. (54) (57) 1. ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА, содержащая корпус, измерительный рычаг с грибком, узел радиального центрирования измерительного рычага, опорный фланец, закрепленный на корпусе, и аксиально расположенный измерительный преобразователь с измерительным наконечником, 72 /О

„„SU„„1173155 A выполненным в виде грибка с опорной кольцевой кромкой, взаимодействующей с плоской кольцевой поверхностью грибка измерительного рычага, отличающаяся тем, что, с целью повышения точности измерения, узел радиального центрирования измерительного рычага выполнен в виде взаимодействующих конического центра, закрепленного на опорном фланце, и тороидальной опоры, установленной внутри грибка измерительного рычага.

2. Головка по п. 1, о т л ич а ю щ а я с я тем, что она снабжена сепаратором с шарами, расположенными по окружности между опорной кромкой грибка преобразователя и плоской кольцевой поверхностью грибка измерительного рычага.

17 !б

73155

Составитель И. Кириллов

Редактор В. Ковтун Техред Т. Фанта Корректор И.Эрдейи

Тираж 651 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5035/35

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 1 11

Изобретение относится к измерительной технике и может быть использовано в координатных измерительных машинах и станках с программным управлением.

Цель изобретения — повышение точности измерения.

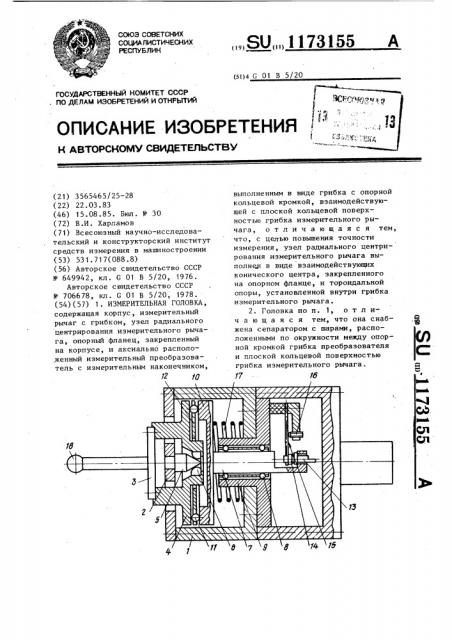

На чертеже- изображена конструктивная схема измерительной головки.

Головка щрержйт корпус 1 с опорныи. фланцем У, измерительный рычаг

3 с грибком 4, узел радиального центрирования,рвйага 3, выполненный в виде взаимодействующих конического центра 5, закрепленного на опор" ном фланце 2, и тороидальной опоры

6, установленной внутри грибка 4, и аксиально расположенный измеритель. .ный преобразователь, выполненный

;в виде поступательно подвижного звена 7, установленного на шариковых направляющих 8 во вспомогательной втулке 9 и снабженного измерительным наконечником, выполненным в виде грибка 10, взаимодействую-. щего с грибком 4, например, через шары 11, расположенные равномерно по окружности и установленные в сепараторе 12. На противоположном конце подвижного звена 7 размещена контактная группа, состоящая из электроконтакта 13, установленного на звене 7, и электроконтакта 14, подвешенного на плоской пружине

5 15 к корпусу 1 головки. Для регули— ровки контактной группы предусмотрен винт 1б. Пружина 17 предназначена для создания измерительного усилия. Измерительный рычаг 3 на конце, противоположном грибку 4, несет сферический наконечник 18.

Грибок 4 снабжен сферическим упором (не показан), предохраняющим его от поворота вокруг продольной оси го.

15 ловки.

Измерительная головка работает следующим образом.

Головку закрепляют в пиноли координатной измерительной машины

20 или в шпинделе станка с программным управлением (не показаны) и подводят ее до касания наконечника 18 с измеряемым объектом. При этом измерительный рычаг 3 поворачивается на

25 некоторый угол, вызвав соответственно поворот грибка 4, поступательное перемещение взаимодействующего с ним грибка 10 и связанного с грибком звена 7, а затем размыкание связанной с ним контактной группы.
