Устройство для радиолокационного определения опасных для полетов зон в облачности

Устройство для радиолокационного определения опасных для полетов зон в облачности

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО. ДЛЯ РАДИОЛОКАЦИОННОГО ОПРЕДЕЛЕНИЯ ОПАСНЫХ ДЛЯ ПОЛЕТОВ ЗОН В ОБЛАЧНОСТИ, содержащее последовательно соединенные передатчик , антенный переключатель, и антенну , последовательно соединенные приемник и амплитудный детектор, а также пороговый -блок, причем вход приемника соединен с вторым выходом антен кого переключателя, отличающееся тем,- что, с целью повышения достоверности получаемой информации , в него введены последовательно соединенные измеритель интервала корреляции и формирователь дискриминантной функции, а также измеритель средней мощности, причем выход амплитудного детектора соединен с входом измерителя средней мощности и входом измерителя интервала корреляции , второй вход и выход формирователя дискриминантной функции соединены соответственно с выходом измерителя средней мощности и входом порогового блока. 2. Устройство по п. 1, о т л ичающееся тем, что формирователь дискриминантной функции состоит из последовательно соединенных первого логарифмического усилителя и . первого усилителя, последовательно соединенных второго логарифмического усилителя и второго усилителя, после§ довательно соединенных первого квадратора и третьего усилителя, послеW довательно соединенных второго квадратора и четвертого усилителя, последовательно соединенных блока перемножения -и пятого усилителя, а также с: сумматора, входы которого соединены с выходами соответствующих усилителей , причем выход первого логарифми ческого усилителя соединен с входами 00 первого квадратора и первым входом со блока перемножения, выход второго логарифмического усилителя соединен с входами второго квадратора и вторым входом блока перемножения, первьм и вторым входами формирователя диск .риминантной функции являются соответственно входы второго и первого логарифмических усилителей, а его выходом является выход сумматора.

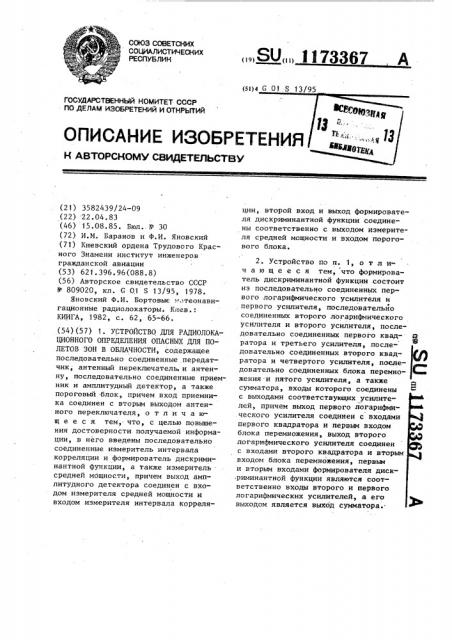

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН (51)4 G 01 S 1

ОПИСАНИЕ ИЗОБРЕТ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3582439/24-09 (22) 22.04.83 (46) 15.08.85. Бюл.. У 30 (72) И.И. Баранов и Ф.И. Яновский (71) Киевский ордена Трудового Красного Знамени институт инженеров гражданской авиации (53) 621.396.96(088.8) (56) Авторское свидетельство СССР

У 809020, кл. С 01 S 13/95, 1978.

Яновский Ф.И. Бортовые . ..теонавигационные радиолокаторы. Киев.:

КИИГА, 1982, с. 62, 65-66. (54) (57) 1. УСТРОЙСТВО ДЛЯ РАДИОЛОКАЦИОННОГО ОПРЕДЕЛЕНИЯ ОПАСНЫХ ДЛЯ ПОЛЕТОВ 30Н В ОБЛАЧНОСТИ, содержащее последовательно соединенные передатчик; антенный переключатель,и антенну, последовательно соединенные приемник и амплитудный детектор, а также пороговый .блок, причем вход приемника соединен с вторым выходом антенного переключателя, о т л и ч а ющ е е с я. тем, что, с целью повышения достоверности получаемой информации, в него введены последовательно соединенные измеритель интервала корреляции и формирователь дискриминантной функции, а также измеритель средней мощности, причем выход амплитудного детектора соединен с входом измерителя средней мощности и входом измерителя интервала корреля„„Я0„„3 173367 А ции. второй вход и выход формирователя дискриминантной функции соединены соответственно с выходом измерителя средней мощности и входом порогового блока.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что формирователь дискриминантной функции состоит из последовательно соединенных первого логарифмического усилителя и первого усилителя, последовательно соединенных второго логарифмического усилителя и второго усилителя, последовательно соединенных первого квад- С2

И ратора и третьего усилителя, последовательно соединенных второго квадратора и четвертого усилителя, последовательно соединенных блока перемножения.и пятого усилителя, а также сумматора, входы которого соединены с выходами соответствующих усилителей, причем выход первого логарифмического усилителя соединен с входами первого квадратора и первым входом блока перемножения, выход второго логарифмического усилителя соединен с входами второго квадратора и вторым входом блока перемножения, первым и вторым входами формирователя дискриминантной функции являются соответственно входы второго и первого логарифмических усилителей, а его выходом является выход сумматора.1173367 л х1 = 1g z; x, = 1gr, -0,03

-2,47

13,42

-0,149

-0,295

-1,156

-1, 176

0,015

Линейная

-0,13

13,5

Логарифмическая

Изобретение относится к области радиолокации и может. использоваться для определения зон, опасных для полетов воздушных судов в сложных ме— теорологических условиях, например, 5 с помощью бортовых радиолокаторов.

Цель изобретения — повышение достоверности получаемой информации.

На фиг. 1 представлена структурная электрическая схема устройства для радиолокационного определения опасных для полетов зон в облачности; на фиг, 2 представлена структурная электрическая схема формирователя дискриминантной функции. 15

Устройство для радиолокационного определения опасных для полетов зон в облачности содержит передатчик 1, антенный переключатель 2, антенну 3, приемник 4, амплитудный детектор 5, 20 пороговый блок 6, измеритель 7 интервала корреляции, формирователь 8 дискриминантной функции, измеритель

9 средней мощности, первый логарифмический усилитель 10, первый усилитель 11, второй логарифмический усилитель 12, второй усилитель 13, первый квадратор 14, третий усилитель 15, второй квадратор 16, четвертый усилитель 17, блок 18 пере- ЗО мно>кения,пятый усилитель 19 и сумматор 20, Устройство работает следующим образом, Излученный антенной 3 зондирующий сигнал, выработанный в передатчике 1, отразившись от метеообъекта, с принимается антенной 3 и через антенный переключатель 2 поступает в приемник 4 и далее в амплитудный детектор 5. С выхода амплитудного детектора.5 сигнал поступает на входы измерителя 9 средней мощности и измерителя 7 интервала корреляции.

Сигнал на выходе амплитудного де- тектора 5 представляет собой после1

Характеристика ПРМ g довательность и импульсов, следующих с периодом повторения Тц, причем амплитуда импульсов флуктуирует от периода к периоду. С выхода измерителей 9 и 7 на входы формирователя 8 дискриминантной функции поступают сигналы, пропорциональные средней мощности z и интервалу корреляции указанной последовательности принятых импульсов. Формирователь 8 дискриминантной функции формирует сигнал у, величина которого определенным образом зависит как от величины средней мощности, так и от величины интервала корреляции исходной последовательности принятых импульсов °

Этот сигнал сравнивается с пороговым уровнем Uù в пороговом блоке 6, где принимается решение об опасности метеообъекта..

Формирователь дискриминантной функции реализует операцию у(х,,х ) =с х, + Px + х,х + где ж, P, II и Я вЂ” определяют коэффициенты усиления соответственно первого " пятого усилителей 11, 13, 15, 17 и 19 °

Первый 10 и второй 12 логарифмические усилители предназначены для логарифмирования величин z и, первый 14 и второй 16 квадраторы и сумматор 20 предназначены для формирования функции (1).

Величины коэффициентов усиления зависят от амплитудной характеристики приемно-усилительного тракта.

Значения этих коэффициентов усиления, например, для линейного и логарифмического приемников приведены в таблице.

1173367

1i73367

Составитель Е. Подольный

Редактор А. Гулько Техред М.Гергель Корректор И. Зрдейи
