Двухконтурный генератор импульсных токов для электрогидравлических установок
Патент 1173525
Авторы
Классы МПК
Двухконтурный генератор импульсных токов для электрогидравлических установок
Иллюстрации
Реферат
ДВУХКОНТУРНЫЙ ГЕНЕРАТОР ИМПУЛЬСНЫХ ТОКОВ ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКИХ УСТАНОВОК, содержащий источник высоковольтного постоянного напряжения, подключенный через элементы развязок к накопительным конденсаторам и коммутационным разрядникам , и источник синхронизирующего сигнала , отличающийся тем, что, с целью расширения функциональных возможностей путем увеличения диапазона коммутируемых энергий, разрядники выполнены с электродами поджига, а в качестве источника синхронизирующего сигнала использован конденсатор, подключенный между электродами поджига разрядников. (Л со ел to ел
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)4 H 03 К 3/53
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3345345/24-21 (22) 07.08.81 (46) 15.08.85. Бюл. № 30 (72) В. И. Иванов, Б. И. Мустин и В. А. Высоцкий (71) Центральная научно-исследовательская и конструкторско-технологическая лаборатория электрогидравлического эффекта (53) 621.373(088.8) (56) Бойченко Ю. Г. и др. Двухконтурный генератор импульсных токов. Разрядно-импульсная технология. Киев, «Наукова Думка», 1978, с. 58 — 61.
„„SU„„1173525 А (54) (57) ДВУХКОНТУРНЫ1 1 ГЕНЕРАТОР
ИМПУЛЬСНЫХ ТОКОВ ДЛЯ ЭЛЕКТРОГИДРАВЛ ИЧЕСКИХ УСТАНОВОК, содержащий источник высоковольтного постоянного напряжения, подключенный через элементы развязок к накопительным конденсаторам и коммутационным разрядникам, и источник синхронизирующего сигнала, отличающайся тем, что, с целью расширения функциональных возможностей путем увеличения диапазона коммутируемых энергий, разрядники выполнены с электродами поджига, а в качестве источника синхронизирующего сигнала использован конденсатор, подключенный между электродами поджига разрядников.
1173525
Изобретение относится к высоковольтной импульс.снуй технике и может быть исполь1з зовано для питания многоэлектродных электрогидравлических установок, например, установок для обработки и обеззараживания органических сред.
Йель изобретения — расширение функциональных возможностей путем увеличения диапазона коммутируемых энергий за счет формирования импульса поджига в одном разряднике при срабатывании другого. 10

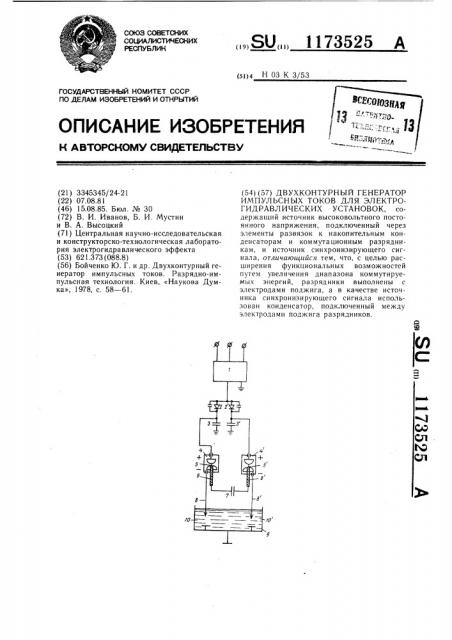

На чертеже показана принципиальная схема двухконтурного генератора импульсных токов для электрогидравлических установок.
Генератор импульсных токов содержит источник 1 высоковольтного постоянного 15 напряжения, соединенный через элементы
2 и 2 развязок с соответствующими накопительными конденсаторами 3 и 3 и с
1 коммутационными разрядниками 4 и 4 . В электроды 5 и 5 отрицательной полярности разрядников 4 и 4 вмонтированы электI 20 роды 6 и 6 поджига, покрытие слоем изоляции. Электроды 6 и 6 поджига соединены между собой через высоковольтный конденсатор 7. Нагрузками генератора импульсов токов служат электроды 8 и 8, 25 погруженные в камеру 9 и образующие межэлектродные промежутки 10 и 10 . Камера 9 заполнена жидкостью.
Работа двухконтурного генератора импульсных токов осуществляется следующим образом. 30
Постоянный ток от источника 1, проходя через элементы 2 и 2, заряжает накопительные конденсаторы 3 и 3 до заданного значения напряжения, т. е. напряжения, при котором происходит срабатывание коммутационных разрядников 4 и 4 . Зо
Однако только в идеальном случае (при отсутствии разброса параметров зарядной и разрядной цепей и при одновременном достижении заданного значения напряжения на накопительных конденсаторах 3 и 3 ) возможно синхронное срабатывание всех разрядников. Как правило, всегда имеет место несовпадение параметров указанных цепей, что приводит к тому, что один из накопительных конденсаторов заряжается до заданного значения напряжения раньше второго. При достижении, например, на конденсаторе 3 напряжения, равного напряжени|о срабатывания коммутационного разрядника 4, происходит его пробой, и нако1 пительный конденсатор 3 подсоединяется к соответствующей нагрузке. В результате происходит пробой межэлектродного промежутка 10 в жидкости с последующим разрядом накопительного конденсатора 3.
Одновременно при срабатывании вышеуказанного разрядника 4 происходит импульсная зарядка высоковольтного конденсатора 7 по цепи: накопительный конденсатор 3, электрод «отрицательной» полярности коммутационного разрядника 4, электрод 6 поджига этого разрядника, высоковольтный конденсатор 7, электрод 6 поджрга коммутационного разрядника 4, электрод «отрицательной» полярности разрядника 4, электрод 8, межэлектродный промежуток 10, корпус камеры 9, контур заземления; При импульсной зарядке высоковольтного конденсатора 7 между электродом 6 поджига и электродом «отрицательной» полярности коммутационного разрядника 4 образуется электрическая искра, которая пробивает воздушный зазор между ними и вызывает тем самым ионизацию межэлектродного пространства и срабатывание разрядника 4, при этом конденсатор 3 подсоединяется к соответствующей нагрузке. В результате происходит пробой межэлектродного промежутка 10 в жидкости с дальнейшим разрядом накопительного конденсатора 3 .
На этом цикл работы генератора импульсных токов завершается.
Частота следования импульсов генератора определяется расчетным путем и зависит от энергетических характеристик генератора. Рабочие параметры высоковольтного конденсатора 7 выбираются исходя из следующих условий:
Uð — — 1,1 — 1,2Uo, где Ц, — рабочее напряжение;
141о — напряжение пробоя воздушного искрового разрядника;
C(0,05Со, где С вЂ” емкость высоковольтного конденсатора 7;
Co — емкость накопительного конденсатора.
Незначительный разброс (менее 50 мкс) времени срабатывания разрядников позволяет использовать предлагаемый генератор импульсных токов для электрогидравлических установок, в которых необходима высокая степень надежности работы, а также простота при эксплуатации и ремонте.
