Реферат



УСТРОЙСТВО ПОДАВЛЕНИЯ ПОМЕХ В ЦИФРОВОМ СИГНАЛЕ, содержащее счетчик, счетный вход которого соединен с шиной тактовых импульсов, отличающееся тем, что, с целью повышения надежности за счет исключения ложных срабатываний , в него введены элементы И-НЕ и ИЛИ-НЕ, причем выход счетчика соединен с выходной шиной, с первыми входами элементов И-НЕ и ИЛИ-НЕ и соответствуюшим ему информационным входом счетчика , входная шина соединена с вторыми входами элементов И-НЕ и ИЛИ-НЕ, выход элемента И-НЕ - с входом предварительной записи счетчика, выход элемента ИЛИ-НЕ - с входом установки счетчика , остальные информационные входы счетчика соединены с общей шиной. /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„ 1173533 А (51) 4

ОПИСАНИЕ ИЭОБРЕ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3577513/24-21 (22) 08.04.83 (46) 15.08.85. Бюл. № 30 (72) В. П. Антоненко и Н. Я. Червонос (53) 681.374(088.8) (56) Патент США № 4028560, кл. 307 — 247 А, 1980.

Патент Великобритании № 1475199, кл. Н 3 Р, 1977. (54) (57) УСТРОЙСТВО ПОДАВЛЕНИЯ

ПОМЕХ В ЦИФРОВОМ СИГНАЛЕ, содержащее счетчик, счетный вход которого соединен с шиной тактовых импульсов, отличаюи ееся тем, что, с целью повышения надежности за счет исключения ложных срабатываний, в него введены элементы И вЂ” НЕ и ИЛИ вЂ” НЕ, причем выход счетчика соединен с выходной шиной, с первыми входами элементов И вЂ” НЕ и ИЛИ вЂ” НЕ и соответствующим ему информационным входом счетчика, входная шина соединена с вторыми входами элементов И вЂ” НЕ и ИЛИ вЂ” НЕ, выход элемента И вЂ” НŠ— с входом предварительной записи счетчика, выход элемента ИЛИ вЂ” НŠ— с входом установки счетчика, остальные информационные входы счетчика соединены с общей шиной.

1 173533

Составитель В. Мясников

Редактор Н.Швыдкая Техред И. Верес Корректор В. Гирняк

Заказ 5077/54 Тираж 872 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к импульсной технике, автоматике и вычислительной технике и может быть использовано в различных устройствах для подавления импульсных помех.

Целью изобретения является повышение надежности за счет исключения ложных срабатываний.

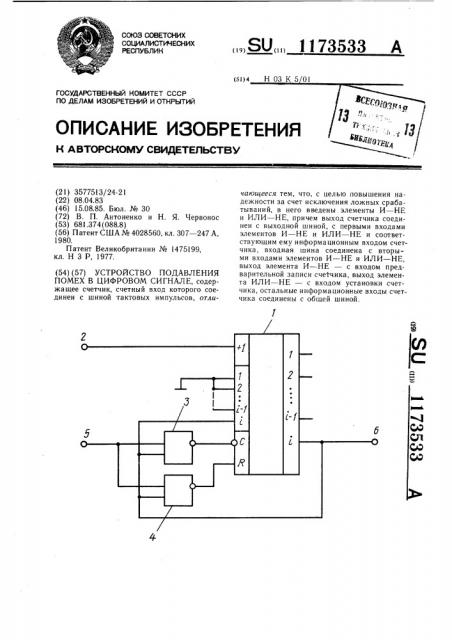

На чертеже представлена принципиальная схема устройства подавления помех в цифровом сигнале.

Устройство содержит счетчик 1, шину 2 тактовых импульсов, элемент И вЂ” НЕ 3 и элемент ИЛИ вЂ” НЕ 4, входную 5 и выходную

6 шины.

Счетный вход счетчика 1 соединен с шиной 2 тактовых импульсов. Первые входы элемента И вЂ” HE 3 и элемента ИЛИ вЂ” НЕ 4 соединены с выходной шиной 6, одним из выходов счетчика 1 и соответствующим ему информационным входом счетчика, вторые 20 входы элементов 3 и 4 соединены с входной шиной 5. Выход элемента 3 соединен с входом предварительной записи счетчика 1, выход элемента 4 — с входом установки счетчика 1. Остальные информационные входы счетчика 1 соединены с общей шиной питания.

Устройство работает следующим образом.

Б исходном состоянии, когда на входной шине 6 присутствует нулевой сигнал, счетчик находится в нулевом состоянии, так как на его вход установки P поступает единичный сигнал с выхода элемента ИЛИ—

HE 4, при этом на вход предварительной записи с выхода элемента И вЂ” НЕ 3 поступает единичный сигнал. Если на входной шине 5 появляется единичный сигнал, то на входе установки счетчика 1 появляется разрешающий сигнал (нулевой), и счетчик 1 начинает считать тактовые импульсы, поступающие с шины 2. Если придшедший по шине

5 сигнал изменяет свое значение на нулевое до появления единичного сигнала на выходе счетчика 1, то он воспринимается устройством как помеха и сигналом с выхода элемента ИЛИ вЂ” НЕ 4 счетчик 1 возвращается в исходное нулевое состояние. Если пришедший по шине 5 сигнал не является помехой, то на выходе счетчика, а значит и на выходной шине 6 появляется единичный сигнал, который совпав на элементе И вЂ” НЕ 3 с входным единичным сигналом формирует сигнал записи на входе предварительной записи счетчика 1. При этом в счетчик 1 с информационных входов записывается код, соответствующий данному состоянию счетчика 1, таким образом тактовые импульсы больше не изменяют состояния счетчика 1 и устройство находится в новом состоянии.

Теперь принимаем это состояние за исходное и предположим, что входной сигнал изменил свое состояние с единичного уровня на нулевой, разрешая работу счетчика в счетном режиме. Если входной сигнал вернулся в единичное состояние до появления на выходе счетчика нулевого сигнала, то этот входной сигнал воспринимается как помеха и на входе счетчика сформируется сигнал записи, который переводит счетчик в исходное состояние. Если пришедший сигнал не является помехой, то на выходе счетчика появляется нулевой сигнал, что приводит к сбросу и удержанию счетчика в нулевом состоянии. При выборе параметров тактовых импульсов необходимо руководствоваться следующим соотношеем. где i — номер разряда счетчика, который считается его выходом;

Т вЂ” период тактовых импульсов; ииа„, — максимальная длительность импульса помехи.

Устройство позволяет полностью устранить ложные срабатывания от помех.
