Посудомоечная машина

Посудомоечная машина

Иллюстрации

Показать все

Реферат



ПОСУДОМОЕЧНАЯ МАШИНА, содержащая транспортер для переме|дения посуды, бак для мокщего раствора с дозатором, установленным под транспортером, укрепленный на последнем элемент дпя управления дозатором , отличающаяся тем, что, с целью упрощения конструкции, дозатор выполнен в виде емкости, на открытом торце которой шарнирно закреплена подпружиненная заслонка, имеющая хвостовик для взаимодействия с элементом управления дозатором , а на боковой поверхности - поплавковая камера ё отверстием JЦlя вьгхода воздуха из емкости.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 А 47 L 15/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 37166! 7/28-13 (22) 27.03.84 (46) 23.08. 85. Бюл. У 31 (72) Ф.Ф.Лейко (53) 648.545:648.234(088.8) (56) Машина моечная универсальная

ММУ-2000. Руководство по эксплуатации. Минск: Молния, 1977. (54)(57) ПОСУДОМОЕЧНАЯ МАШИНА, содержащая транспортер для перемещения посуды, бак для моющего раствора с дозатором, установленным под

„„SU„„1173979 А транспортером, укрепленный на последнем элемент для управления доэатором, отличающаяся тем, что, с целью упрощения конструкции, дозатор выполнен в виде емкости, на открытом торце которой шарнирно закреплена подпружиненная заслонка, имеющая хвостовик для взаимодействия с элементом управления дозатором, а на боковой поверхности — поплавковая камера с отверстием для выхода воздуха иэ емкости.

1173 179

Составитель В.Чистяков

Техред С.Мигунова

Корректор Л.Пилипенко

Редактор Е.Лушникова

Заказ 5087/3 Тираж 467

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Изобретение относится к общественному питанию, в частности к посудомоечным машинам.

Цель изобретения — упрощение конструкции. 5

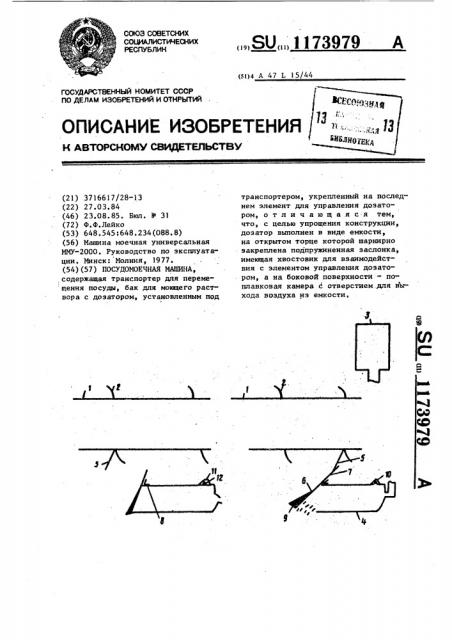

На чертеже схематично представлена посудомоечная машина в двух пози днях работы и выстоя дозатора.

1О

Посудомоечная машина содержит транспортер 1 для перемещения посуды с фигурными выступами 2 для ее размещения, бак 3 для моющего раствора, соединенный с дозатором 4, рас-1S положенным под транспортером l. Ha транспортере 1 закреплен элемент 5 для взаимодействия с доэатором 4. Последний выполнен в виде емкости иа тор- це которойшарнирно закрепленазаслон- 20 ка 6, имеющая хвостовик 7, служащий для взаимодействия с элементом 5.

Заслонка 6 подпружинена с помощью пружины 8 и для лучшего прилегания к емкости имеет утолщенный конец 9. д

В верхней части емкости дозатора 4 расположена поплавковая камера 10 с отверстием ll для выхода воздуха из емкости.

f Посудомоечная машина работает сле дующим образом.

При перемещении транспортера l моечный раствор из бака 3 поступает в емкость доэатора 4 при закрытой заслонке 6,а избыточный воздух при этом удаляется через отверстие ll поплавковой камеры 10. При полном заполнении емкости дозатора 4 моющим раствором поплавок 12 всплывает и перекрывает отверстия .11, не давая выхода моющему раствору.

Элемент 5, подходя к хвостовику 7, нажимает на него и открывает заслонку 6, выпуская дозу моечного раствора в ванну (не показана ), после прекращения контакта хвостовика 7 с элементом 5 заслонка под действием пружины 8 и силы тяжести . плотно прилегает к емкости доэатора 4 перекрывая его.

Использование изобретения позволит упростить конструкцию и повысить надежность работы доэатора в моечной машине за счет исключения системы рычагов и соленоидного клапана и, кроме того, позволит исполь- эовать любые моющие средства в растворах.
