Реферат



1. ОРТОДОНТИЧЕСКОЕ УСТРОЙСТВО , содержащее базис с проволочным ограничителем, отличающеес я тем, что, с целью предотвраще: ния смещения зубов верхней челюсти при лечении односторонних деформаций прикуса, проволочный ограничитель имеет последовательно соединенные дугообразные захваты для фиксации в межзубном промежутке, пружинящие плечи для регулирования высоты прикуса и горизонтальный участок, при этом пружинящие плечи расположены выше дугообразных захватов. 2. Устройство ПОП.1, отличающееся тем, что, с целью профилактики удлинения фронтальных зубов, -ОНО снабжено дополнительным проволочным ограничителем. О) д Фиг,1

(l9) (I )) СОЮЗ СОВЕТСНИХ Ю ММС

РЕСПУБЛИН (5!)4 А 61 С 7/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

1 р:гс,ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

Фиа1 (21) 3687013/28-13 (22) 06. 01. 84 (46) 23.08.85. Бюл. 9 31 (72) Л,M. Демнер, В.П. Лепихин и Г.Т. Еслямгалиев (7i) Карагандинский государственный медицинский институт (53) 616.314-089. 28/29(088.8) (56) Пономарева В.А. Механизмы разви,тия и способы устранения зубочелюстных деформаций. М.: 1974, с. 67-77. (54)(57) 1. ОРТОДОНТИЧЕСКОЕ УСТРОЙСТВО, содержащее базис с проволочным ограничителем, о т л и ч а ю щ е е— с я тем, что, с целью предотвраще" ния смещения зубов верхней челюсти при лечении односторонних деформаций прикуса, проволочный ограничитель имеет последовательно соединенные дугообразные захваты для фиксации в межзубном промежутке, пружинящие плечи для регулирования высоты прикуса и горизонтальный участок, при этом пружинящие плечи расположены выше дугообразных захватов.

2. Устройство по п.1, о т л и ч а — „ ю щ е е с я тем, что, с целью профилактики удлинения фронтальных зубов, .оно снабжено дополнительным проволочным ограничителем. Я а

I 11740

Изобретение относится к ортопедической стоматологии.

Цель изобретения - предотвращение смещения зубов верхней чалюсти при лечении односторонних деформациИ прикуса и профилактика удлинения фронтальных зубов.

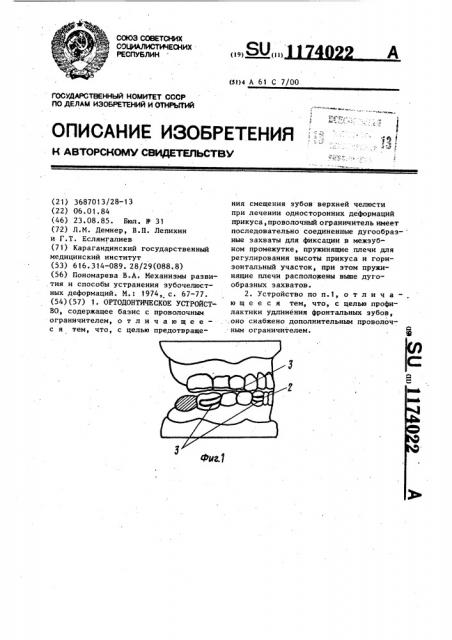

На фиг. 1 изображено устройство, общий вид; на фиг. 2 » то же, вид сверху; на фиг. 3 - то же, вид сбоку.10

Ортодоитическое устройство содержит пластмассовый базис 1, проволочный ограничитель 2, состоящий из дугообразных захватов 3, пружинящих плеч 4 с горизонтальным участком 5. fS

Концами ограничитель укреплен в пластмассовом базисе 1.

Устройство используется следующим образом.

По известной методике готовится 20 восковая композиция съемной ортодонтической пластинки на нижнюю челюсть. На стороне, где имеется зубоальвеолярное удлинение верхней челюсти, создается деэокклюзионная 25 накусочная площадка из пластмассы, а с другой стороны изгибается проволочный ограничитель 2 для предотвращения зубоальвеолярного удлинения на этой стороне. Конец проволоки диаметром 0,6 мм укрепляют с язычной стороны в области клыка и первого молочного моляра и иэгибают проволоку по межэубному промежутку, выводя ее на вестибулярную сторону. Затем делают горизонтальный изгиб с охва- том поверхности клыка ниже экватора коронковой части зуба, образуя дуго-. образный захват 3 и закругляя конец захвата, изгибают проволоку, íî уже выше экватора, образуя пружинящее плечо,4, проволоку вновь выводят, поднимая вверх в межзубной промежу- ток на окклюзионную поверхность мо22 г ляра на 1-2 мм выше него, т.е. на величину межокклюэионной щели между зубами-антагонистами. Горизонтально расположенный участок 5 доходит до постоянного первого моляра и делает изгиб опять на вестибулярную поверхность. На вестибулярной поверхности коронковой части первого постоянного моляра изгибается такой же дугообразный захват 3 с пружиI нящим ппечом 4. Конец проволоки переходит по межзубному промежутку на язычную поверхность, огибая проксимальные поверхности второго молочного и первого постоянного моляров ° При необходимости увеличения или уменьшения высоты проволочного ограничителя, который не позволяет верхним зубам перемещаться в сторону межокклюзионной щели, изменяется величина петлевидного изгиба. Горизонтальный участок 5, который располагается в пространстве между зубами на стороне, где нет деформации, не дает возможности развивать-, ся. эубоальвеолярному удлинению, Зубы верхней челюсти только соприкасаются с горизонтальным участком. 5 ограничителя 2 в области фиссур.Если разобщение необходимо уменьшить вследствие наступающей перестройки на стороне деформации, то пружинящие плечи сжимают к дуго" образным захватам, Кроме того, в целях предупреждения удлинения фронтальных зубов, когда это бывает нежелательно, в базис пластинки с язычной стороны в области клыков .вводятся концы проволочного ограничителя на группу передних верхних зубов, которая располагается на небной поверхности в области бугорков верхних зубов.

jtwue

)вещМЬ ю

ЙффмВмю

1 I 74022
