Реферат



УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПРИПОЯ преимущественно из отверстий печатных плат содержащее резервуар с жидким флюсом, фитиль с капиллярными каналами и паяльный стержень, отличающееся тем, что, с целью исключения повреждения плат, оно снабжено соосно скрепленным с резервуаром цилиндрическим корпусом с выходным отверстием, расположенной внутри него направляющей иглой, на которую насажен фитиль, выполненный в виде чулка, и конической пробкой, установленной в отверстии, выполненном в верхней части резервуара, при этом выходное отверстие резервуара расположено над рабочим концом фитиля i

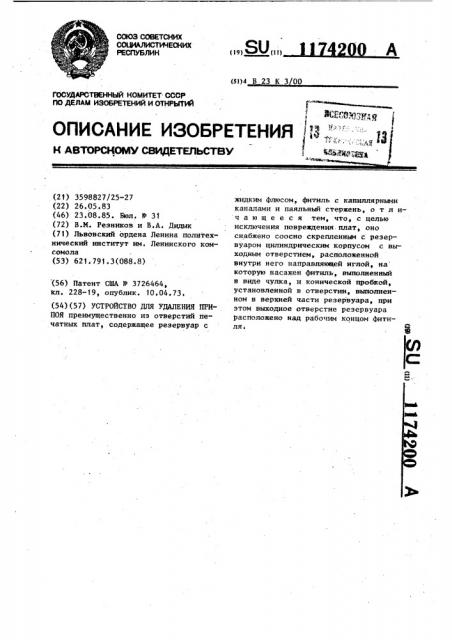

СОЮЗ СОВЕТСКИХ

ИЮЮЮП

РЕСПУБЛИК (! 9) (11) (51)4 В 23 К 3 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ. СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ВСР;Ре-ры

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3.,";., цj

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, 4ЬЗФ",аида (56) Патент США 1Р 3726464, кл. 228-19, опублик. 10.04.73. (54)(57) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПРИПОЯ преимущественно из отверстий печатных плат, содержащее резервуар с (21) 3598827/25-27 (22) 26.05.83 (46) 23.08.85. Бюл. )) 31 (72) В.M. Резников и В.А. Дидик (71) Львовский ордена Ленина политехнический институт им. Ленинского комсомола (53) 621. 791.3(088.8) жидким флюсом, фитиль с капиллярньми каналами и паяльный стержень, о т л ич а ю щ е е с я тем, что, с целью исключения повреждения. плат, оно снабжено соосно скрепленным с резервуаром цилиндрическим корпусом с выходным отверстием, расположенной внутри него направляющей иглой, на которую насажен фитиль, выполненный

s виде чулка, и конической пробкой, установленной в отверстии, выполненном в верхней части резервуара, при этом выходное отверстие резервуара расположено над рабочим концом фитиJIB > е

1174200

Изобретение относится к пайке, в частности к устройствам для удаления припоя из отверстий в печатных платах после испытания на паяемость или удаления дефектных радиоэлементов.

Цель изобретения — исключение повреждения плат.

Указанная цель достигается тем., что в устройство введен гибкий метал-10 лический чулок, верхняя часть которо-. го помещена внутрь корпуса и одета на направляющую иглу, а нижняя нахо-. дится вне корпуса и является рабочим элементом устройства, причем в верх- 15 ней части корпуса чулок предельно сплющен, а в коническои части корпуса и вне его предельна вытянут в осевом направлении, к цилиндрическому полому корпусу, соосно с ним, при- 20 креплен резервуар с жидким флюсом, выходное отверстие которого соприкасается с Рабочим элементом.

Для обеспечения дозированной подачи флюса в верхней части резервуа- 25 ра имеется коническое отверстие, закрытое резьбовой конической пробкой.

На чертеже изображено устройство для удаления припоя из отверстий печатных плат, общий вид. щ

Устройство содержит паяльный стержень 1, цилиндрический полый корпус

2, внутри которого размещена направляющая игла 3 с головкой 4, металли ческий луженный чулок 5 с Рабочим концом 6, резервуар 7 с жидким флюсом 8, подающей иглой 9, резьбовой конической пробкой 10 и крепежный хомут 11.

Устройство работает следующим,0 образом.

Перед работой металлический лужен- ный чулок 5 надевают на направляющую иглу 3, предельно сплющивая его в осевом направлении для укладки наи- 45 большего количества, и помещают внутрь цилиндрического полого корпуса 2, через выходное отверстие которого протягивают сформированный рабочий конец 6 чулка 5, предельно 50 вытянутый в осевом направлении. 3атем рабочий конец 6, предварительно смоченный дозированной подачей, с помощью резьбовой конической пробки

10 жидкого флюса 8 иэ резервуара 7, 55 укрепленного на цилиндрическом полом корпусе 2 соосно с ним крепежным хомутом 11, посредством подающей иглы

9 прижимается к отверстию печатной платы (не показана) нагретым паяльным стержнем 1. При нагреве растворитель флюса быстро испаряется, а

его консистентная часть плавится и благодаря капиллярному эффекту устремляется по рабочему концу 6, увлекая за собой жидкий припой по многочисленным микрокапиллярным ответвлениям пористой стенки чулка 5, заполняя прижатый, нагретым паяльным стержнем 1, рабочий конец 6. В сле-. дующий момент рабочий конец 6, наполненный жидким припоем, будучи. выведенным из зоны непосредственного контакта с нагретым паяльным стержнем 1 остывает и припой на этом участке кристаллизуется, as новыйучас= ток рабочегоконца бустремляется остав- шийся в отверстии припой и так до полного удалени. припоя из отверстия. .I

По окончании операции удаления припоя рабочий конец 6, заполненный кристаллизованцым припоем для удобства, отсекается. После реализации рабочего конца луженного чулка 5 поворотом против часовой стрелки направляющей иглы 3 с помощью головки 4 ослабляется упор конусной поверхности направляющей иглы 3 в ответную часть цилиндрического полого корпуса 2, что позволяет вытянуть из последнего и сформировать свежий рабочий конец 6 иэ предельно сплющенного в осевом направлении луженного чулка 5, после чего обратным движением головки 4 чулок 5 вновь фиксируется конусной поверхностью направляющей иглы 3 в ответную часть цилиндрического полого корпуса 2.

На этом операция подготовки закаичи-, вается иустройство вновь готово к работе.

В предлагаемом устройстве повышение качества и технологичности процесса удаления припоя из отверстий достигается эа счет структуры рабочего конца 6, представляющего собой капилляр с многочисленными микрокапиллярными ответвлениями в пористую стенку, легко всасывающими в себя жидкий припой молекулярными силами поверхностного натяжения.

Исключение повреждения платы достигается за счет снижения температуры нагрева не выше температуры плавления припоя посредством дозированной подачи жидкого флюса 8 с помощью резьбовой конической пробки 10.

11 74200
