УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА ДЕТАЛЕЙ, НАПРЕССОВАННЫХ НА ВАЛ, содержащее корпус, выполненный в виде замкнутой рамки с направляющими пазами на ее внутренней поверхности , установленный в них захватывающий элемент и привод его перемещения, отличающееся тем, что, с целью повыщения производительности и расширения технологических возможностей, оно снабжено кронштейнами , жестко закрепленными на корпусе , механизмом поворота захватывающего элемента, выполненного в виде винта с правой и левой резьбами, и установленными на нем гайками с ответными резьбами, а захватывающий элемент выполнен в виде плос ких вкладышей, один концы которых шарнирно соединены с кронштейнами, а дру (Л гие - с гайками механизма поворота. 4 ND 4;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 25 В 27/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3688126/25-28 (22) 09.01.84 (46) 23.08.85. Бюл. № 31 (72) С. И. Сергеев, И. И. Умрейко, Д. П. Лазарчик, В. И. Сетько, Б. Г. Комягин, А. Т. Люцко, А. В. Марук, А. Э. Кислер и В. Ф. Бессонов (71) Белорусский филиал Всесоюзного научно-исследовательского и проектного института галургии (53) 621.757 (088.8) (56) Авторское свидетельство СССР № 459329, кл. В 25 В 27/02, 1973.

Авторское свидетельство СССР № 390911, кл. В 23 P 19/02, 1971.

„„Я0„„1124242 A (54) (57) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА ДЕТАЛЕЙ, НАПРЕССОВАННЫХ

НА ВАЛ, содержащее корпус, выполненный в виде замкнутой рамки с направляющими пазами на ее внутренней поверхности, установленный в них захватывающий элемент и привод его перемещения, отличающееся тем, что, с целью повышения производительности и расширения технологических возможностей, оно снабжено кронштейнами, жестко закрепленными на корпусе, механизмом поворота захватывающего элемента, выполненного в виде винта с правой и левой резьбами, и установленными на нем гайками с ответными резьбами, а захватывающий элемент выполнен в виде плос ких вкладышей, одни концы которых шарнирно соединены с кронштейнами, а другие — с гайками механизма поворота.

1174247

Изобретение относится к ручным инструментам для разборки соединений с натягом, в частности для снятия муфт, зубчатых колец, шарико- и роликоподшипников и их внутренних колец с валов.

Цель изобретения — повышение произ5 водительности и расширение технологических возможностей.

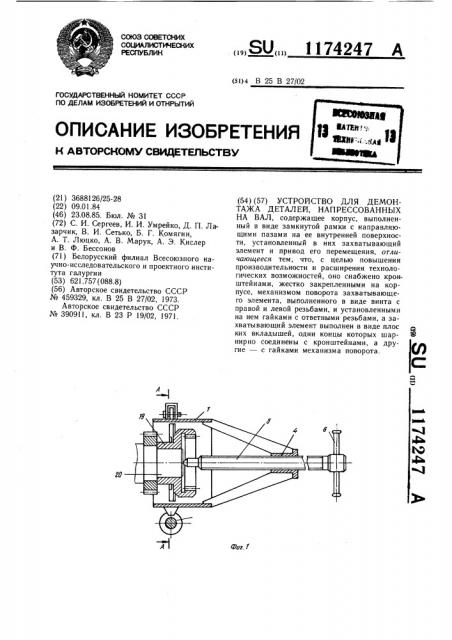

HB фиг. 1,. показан - стройство для демонтажа ретар апр сованных на вал, рйзрез йа.фйг . 2 — сеч ие А-А на фиг. 1 1О в !положении захфатсщ уя съема деталей малф размеров; н фиг.::3 — сечение А-А на,,фиг.:1 в полйкении захватов для съема деталей б щуфцкффазмерЬв; на фиг. 4 сечение b-Б .ga,фиг. -3: "

Устройство для демонтажа деталей, напрессованных на вал, содержит корпус 1, выполненный в виде замкнутой рамки с направляющими пазами 2 и 3 на ее внутренней поверхности, установленный в них захватывающий элемент и привод его переме- 20 щения, состоящий из гайки 4, жестко закрепленной на корпусе 1, силового ходового винта 5 и рукоятки 6. Устройство снабжено кронштейнами 7 и 8, жестко закрепленными на корпусе 1, механизмом поворота захватывающего элемента, выполненного в виде винта 9 с правой и левой резьбами, и установленными на нем гайками 10 и 11 с ответными резьбами, а захватывающий элемент выполнен в виде плоских вкладышей 12 и 13, одни концы которых шарнирно gp соединены с кронштейнами 7 и 8 а другиес гайками 10 и 11 механизма поворота. Для центрирования вкладышей 12 и 13 отноеительно продольной оси устройства имеется рукоятка 14, снабженная кольцевым пазом

15, в который входит направляющая 1б, закрепленная на корпусе 1. Для улучшения захвата снимаемых деталей и обеспечения съема близкорасположенных деталей торцы !7 и 18 соответственно вкладышей 12 и 13 выполнены в виде клиньев.

Устройство для демонтажа деталей, напрессованных на вал, работает следующим образом.

Вращением рукоятки 14 механизма поворота вкладыши 12 и 13 разводят (сводят) до тех пор, пока расстояние между ними будет несколько больше диаметра снимаемой детали 19.

Затем корпус 1 устанавливают на конце вала 20 в положение, когда торцы 17 и 18 вкладышей 12 и.13 минуют обратный торец снимаемой детали !9, после чего вращением винта 9 вкладыши 12 и 13 сводят до упора их в деталь 19. Вращением ходового винта

5, упирающегося в вал 20, с которого снимается деталь 19, ее выпрессовывают.

Выполнение захватного элемента в виде плоских вкладышей, одни концы которых шарнирно соединены с кронштейнами, а другие — с гайками механизма поворота, позволяет регулировать угол наклона вкладышей в значительных пределах, что обеспечивает захват и съем всех деталей, входящих в обечайку корпуса, а следовательно, повышение производительности и расширение технологических возможностей.

1174247

Фиг.4
