Реферат



. РОТОРНАЯ ГОЛОВКА ДЛЯ УКЛАДКИ И УПЛОТНЕНИЯ БЕТОННОЙ СМЕСИ, содержащая лопастной ротор, размещенный внутри ограждающего кожуха с направляющей дугой и загрузочным окном, отличающаяся тем, что, с целью увеличения срока службы, она снабжена предохранительным козырьком и смонтированными за ним по ходу вращения ротора на внутренней поверхности направляющей дуги в щахматном порядке отражательными дисками, оси которых параллельны оси вращения ротора. (Л ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1174271 (51)4 B 28 В 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3577805/29-33 (22) 21.02.83 (46) 23.08.85. Бюл. № 31 (72) А. С. Барчук (71) Украинский ордена Трудового Красного Знамени научно-исследовательский институт гидротехники и мелиорации (53) 666.97.033.002.5 (088.8) (56) Авторское свидетельство СССР № 142554, кл. В 28 В 13/02, 1960. (54) (57) РОТОРНАЯ ГОЛОВКА ДЛЯ

УКЛАДКИ И УПЛОТНЕНИЯ БЕТОННОЙ

СМЕСИ, содержащая лопастной ротор, размещенный внутри ограждающего кожуха с направляющей дугой и загрузочным окном, отличающаяся тем, что, с целью увеличения срока службы, она снабжена предохранительным козырьком и смонтированными за ним по ходу вращения ротора на внутренней поверхности направляющей дуги в шахматном порядке отражательными дисками, оси которых параллельны оси вращения ротора.

1174271

Составитель Е. Шуленина

Техред И. Верес Корректор Л. Пнлиненко

Тираж 552 Поднисное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Патрушева

Заказ 5115/17

Изобретение относится к области производства изделий из строительной смеси с использованием центробежно-динамической укладки и безвибрационного ее уплотнения неконтактным давлением и может быть применено для укладки и уплотнения строительной смеси при возведении монолитных конструкций и сооружений, а также при заделке стыков, ремонте и восстановлении строительных конструкций.

Дель изобретения — увеличение срока службы .

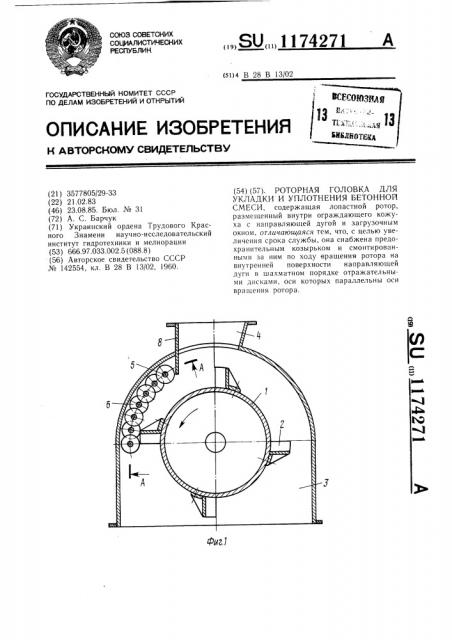

На фиг. 1 изображена роторная головка, поперечный разрез; на фиг. 2 — разрез

А-А на фиг. 1.

Роторная головка состоит из ротора 1 с закрепленными на нем метательными лопастями 2 и приводом (не указан) вращательного движения.

Ротор 1 размещен внутри бездонного кожуха 3 с загрузочным окном 4 и дугой 20

5, на внутренней поверхности которой смонтированы в шахматном порядке отражательные диски 6, свободно установленные на осях 7, закрепленных на торцовых стенках кожуха. Оси 7 параллельны оси ротора 1.

При этом радиус дуги, на которой закреплены оси 7, больше суммы радиусов ротора 1, диска 6 и высоты лопасти 2 на величину, обеспечивающую свободное вращение ротора 1.

На внутренней поверхности бездонного кожуха смонтирован предохранительный козырек 8.

Роторная головка работает следующим образом.

В загрузочное окно 4 подают бетонную смесь, одновременно с чем приводят ротор

1 во вращательное движение. При этом бетонная смесь, поступающая из загрузочного окна 4, порциями захватывается метательными лопастями 2, перемещается ими по поверхности дисков 6 и выбрасывается с силой вниз. Каждая порция бетонной смеси, перемещаемая лопастью по поверхности, образованной дисками 6, не создает большого сопротивления вращению ротора, так как диски 6 проворачиваются на осях

7 под действием движущейся массы смеси.

Кроме того, износ наружной поверхности дисков 6, образующих внутреннюю поверхность направляющей дуги, незначителен, а ремонт направляющей дуги заключается в замене изношенных дисков.
