Тара

Тара

Иллюстрации

Показать все

Реферат



ТАРА для стержнеобразных изделий , содержащая расположенные на основании ложементы, отличающаяся тем, что, с целью расширения функциональных возможностей и повышения удобства в эксплуатации , тара снабжена стенками, расположенными по периметру основания, а ложементы дополнительно соединены со стенками и установлены двумя взаимно перпендикулярными рядами, при этом ложементы имеют разную высоту для размещения изделий в два яруса.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц4 В 65 D !9/44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ г*

8C1".Г ; рц

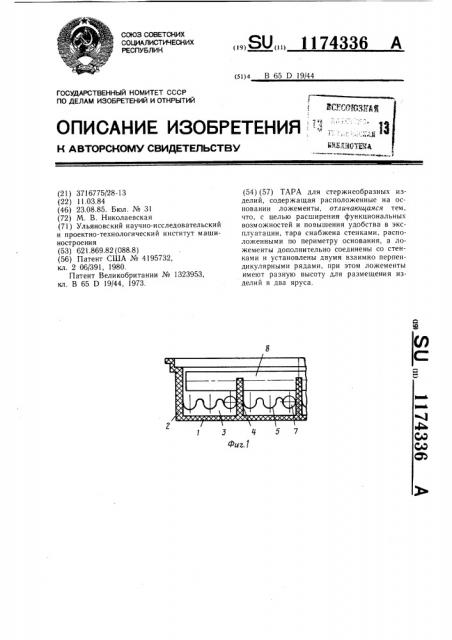

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "" -,:,;.13

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ s Й,Б |ЯД Т

1 3 9 5 7

Фиг.1 (21) 3716775/28-13 (22) 11.03.84 (46) 23.08.85. Бюл. № 31 (72) М. В. Николаевская (71) Ульяновский научно-исследовательский и проектно-технологический институт машиностроения (53) 621.869.82 (088.8) (56) Патент США № 4195732, кл. 2 06/391, 1980.

Патент Великобритании № 1323953, кл. В 65 D 19/44, 1973.

„„SU„„1174336 А (54) (57) ТАРА для стержнеобразных изделий, содержащая расположенные на основании ложементы, отличающаяся тем, что, с целью расширения функциональных возможностей и повышения удобства в эксплуатации, тара снабжена стенками, расположенными по периметру основания, а ложементы дополнительно соединены со стенками и установлены двумя взаимно перпендикулярными рядами, при этом ложементы имеют разную высоту для размещения изделий в два яруса.

1174336

Составитель A. Бугаев

Редактор Т. Кугрышева Texред И. Beрес Корректор М. Пожо

За каз 5123/20 Тираж 674 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к таре для хранения и мойки стержнеобразных изделий.

Целью изобретения является расширение функциональных возможностей и повышение удобства эксплуатации тары.

На фиг. 1 изображена тара, общий вид; в разрезе; на фиг. 2 — то же, вид сбоку.

Тара содержит основание 1, стенки 2, ложементы 3 нижнего ряда и расположенные перпендикулярно ложементам 3 нижнего ряда ложементы 4 верхнего ряда. В ложементах 3 и 4 имеются гнезда 5 и б под изделия 7 и 8. Изделия 7 и 8 при этом могут иметь разный диаметр.

При загрузке тары сначала укладывают изделия 7 на ложементы 3, затем изделия

8 — на ложементы 4. Выгрузка изделий производится в обратной последовательности.
