Бункер для сыпучих материалов

Бункер для сыпучих материалов

Иллюстрации

Показать все

Реферат



1. БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ, содержащий емкость с разгрузочной горловиной цилиндрической формы и вьтускным отверстием и заслонку, жестко закрепленную на поворотной оси, отличающийс я тем, что, с целью снижения потерь материала и его пыления, .. выпускное отверстие выполнено на боковой поверхности разгрузочной горловины , поворотная ось заслонки расположена вертикально и установлена по аси бункера, а заслонка закреплена на поворотной оси под углом к оси бункера. 2. Бункер по п. 1, отличающий с я тем, что угол закрепления заслонки на поворотнбй оси составляет от 1,1-1,3 угла естественного откоса сыпучего материала. т 00 М

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (У1)4 В 65 D 90/54

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3565105/28-13 (22) 10,03.83 (46) 23.08.85. Бюл. У 31 (72) Г.В. Климчук н Л.П. Михалева (71) Производственное объединение

"Строймаш" (53) 621.86,067 (088.8) (56) Авторское свидетельство СССР

Ф 481509, кл. В 65 G 53/36, 1972.

Бункер для цемента БУ-6А. Информационный листок В 331-1982, Изд-во

БелНИИНТИ Госплана БССР, 1982. (54) (57) 1. БУНКЕР ДЛЯ СЫПУЧИХ

МАТЕРИАЛОВ, содержащий емкость с разгрузочной горловиной цилиндрической формы и выпускным отверстием

„„SU„„1174347 A и заслонку, жестко закрепленную на поворотной оси, о т л и ч а ю щ и йс я тем, что, с целью снижения потерь материала и его пыления, выпускное отверстие выполнено на боковой поверхности разгрузочной горловины, поворотная ось заслонки расположена вертикально и установлена по оси бункера, а заслонка закреплена на поворотной оси под углом к оси бункера.

2. Бункер по п. 1, о т л и ч а юшийся тем, что угол закрепления заслонки на поворотнбй оси составляет от I l-l 3 угла естественного откоса "сыпучего материала".

1174347

Составитель В. Лаврентьева

Редактор Т. Кугрышева Техред С.Мигунова Корректор А Тяско

3ак аз 5 ) 24/21 Тираж 6/4 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ум город, ул, Проектная, 4

Изобретение относится к контейнеризации, а более конкретио к устройствам для хранения и выдачи сыпучих материалов, и может быть применено, например, в строительстве для хране- 5 ноя цемента или других сыпучих материалов ((гипса, мела, извести).

Целью изобретейия является снижение потерь материала и его пыления.

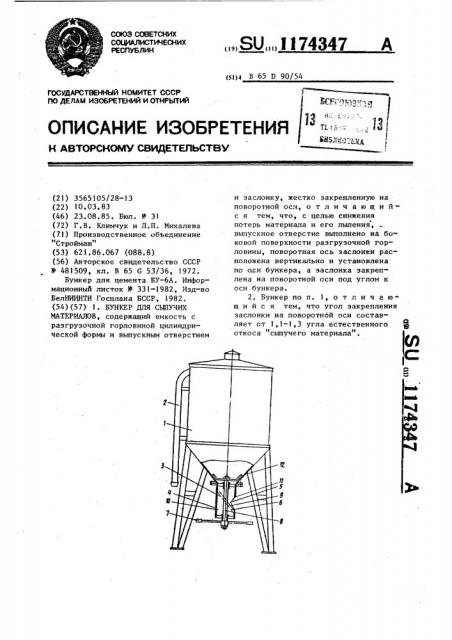

На чертеже изображен бункер для сыпучих материалов общий вид в разрезе.

Бункер для сыпучих материалов содержйт емкость 1 с. загрузочным трубопроводом 2, в нижней части кото-15 рой установлена разгрузочная горловина 3 с цилиндрическим корпусом 4, выпускным отверстием 5 и заслонкой 6, которая приводится в действие рукояткой 7. 20

Заслонка 6 расположена под углом к поворотной оси 8 и прн повороте на 180 занимает одно из положений:

9 - "Открыто" или 10 - "Закрыто", открывая или закрывая при этом вы- 25 пускное отверстие 5, Выпускное отверстие 5 выполнено на боковой поверхности корпуса горловины 3, а его контур 11 ограничен крайними

t положениями 9 и 10 поворотного ши- 30 бера 6. Угол наклона заслонки 6 выполнен большим угла естественного откоса материала и равен

1,1-1,3 последнего.

Для побуждения слежавшегося материала на поворотной оси 8 установлен разрыхлитель 12.

Бункер работает следующим образом.

По загрузочному трубопроводу 2 материал с помощью пневмотранспортного устройства, например, автоцементовоза, поступает в емкость 1, заполняя ее. Для выгрузки материала в расходную тару (не показано) с помощью рукоятки 7 устанавливают заслонку в положение 9 "Открыто".

При этом открывается выпускное отверстие 5, и сыпучий материал, меняя направление, поступает по наклонной поверхности заслонки в расходную тару, установленную под отверстием 5, При повороте рукоятки 7 приходит в движение также разрыхлитель 12, расположенный на поворотной оси 8 с рукояткой 7 и жестко связанный с ней.

Это способствует лучшему выходу материала. Благодаря тому, что угол наклона шибера 6 больше угла естественного откоса материала, последний не задерживается на шибере, а стекает с него в расходную тару.

Так как поток материала при выгрузке меняет направление, регулирование расхода не вызывает затруднений.и осуществляется путем поворота заслонки с помощью рукоятки 7 и частичного перекрытия выпускного отверстия 5.

Для прекращения выхода материала через отверстие 5 с помощью рукоятки 7 поворачивают заслонку в положение 10 "Закрыто". При этом отверстие 5 перекрывается и выход материала прекращается.
