Топливный насос высокого давления

Топливный насос высокого давления

Иллюстрации

Показать все

Реферат



1. ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ для двухцилиндрового дизеля, содержащий насосную секцию для каждого цилиндра, имеющую втулку и размещенный во втулке с возможностью возвратно-поступательного перемещения плунжер, образующий с втулкой надплунжерный объем, сообщенный с наполнительной полостью при помощи впускного канала, с форсункой - при помощи нагнетательного канала и со сливом - при помощи перепускного канала, нагнетательный клапан, размещенный в нагнетательном канале и состоящий из гнезда, подпружиненного запорного ор гана и седла, устройство регулирования перепуска топлива и соединительный канал, сообщающий нагнетательные каналы насосных секций, отличающийся тем, что, с целью повьшения эффективности путем снижения неравномерности подачи топлива по цилиндрам, входные окна соединительного канала расположены в зоне гнезд нагнетательных клапанов, причем каждый запорный орган нагнетательного клапана выполнен в виде полого стакана открытого со стороны форсунки и размещенного в гнезде с возможностью осевого перемещения и перекрытия входного окна соединительного канала в период впрыска топли§ ва, и перекрывающего элемента, размещенного внутри полого стакана и (Л сопряженного с одной стороны с пружиной запорного органа, а с другой с седпом, расположенным на днище по лого стакана со &тороны надплунжерного объема, 2. Насос ПОП.1, о тлич ающ и и с я тем, что устройство регу лирования перепуска топлива вьтолне ел но в виде сливного канала с регулировочной иглой-дросселем, причем сливной канал сообщен с перепускным 00 каналом каждой насосной секции через Jan обратный клапан.

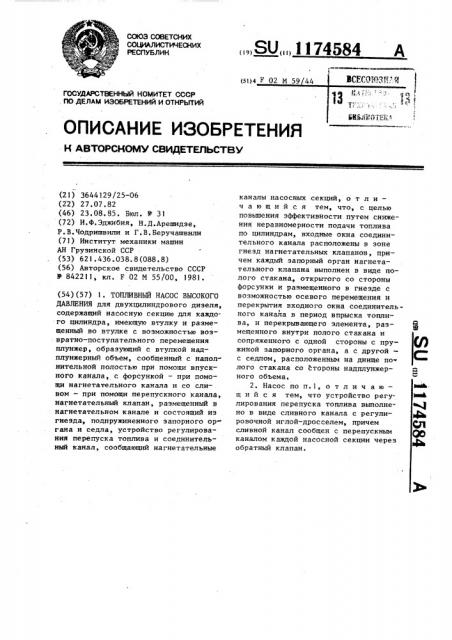

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО 4ЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3644129/25-06 (22) 27.07.82 (46) 23.08.85. Бюл. Ф 31 (72) И.Ф.Эджибия, Н.Д.Арешидзе, P.Â.×îäðèøâèëè и Г.В.Беручашвили (71) Институт механики машин

АН Грузинской ССР (53) 621.436.038.8(088.8) (56) Авторское свидетельство СССР

У 842211, кл. F 02 M 55/00, 1981. (54)(57) I. ТОПЛИВНЫЙ НАСОС ВЫСОКОГО

ДАВЛЕНИЯ для двухцилиндрового дизеля, содержащий насосную секцию для каждого цилиндра, имеющую втулку и размещенный во втулке с возможностью возвратно-поступательного перемещения плунжер, образующий с втулкой надплунжерный объем, сообщенный с наполнительной полостью при помощи впускного канала, с форсункой — при помощи нагнетательного канала и со сли- . вом — при помощи перепускного канала, нагнетательный клапан, размещенный в нагнетательном канале и состоящий из гнезда, подпружиненного запорного органа и седла, устройство регулирования перепуска топлива и соединитель" ный канал, сообщающий нагнетательные

„„SU„„1174584 A каналы насосных секций, о т л и— ч а ю шийся тем, что, с целью повьппения эффективности путем снижения неравномерности подачи топлива по цилиндрам, входные окна соединительного канала расположены в зоне гнезд нагнетательных клапанов, причем каждый запорный орган нагнетательного клапана выполнен в виде полого стакана, открытого со стороны форсунки и размещенного в гнезде с возможностью осевого перемещения и перекрытия входного окна соединительного канала в период впрыска топлива, и перекрывающего элемента, размещенного внутри полого стакана и сопряженного с одной стороны с пружиной запорного органа, а с другой— с седлом, расположенным на днище полого стакана со стороны надплунжерного объема.

2. Насос по п.1, о т л и ч а ю— шийся тем, что устройство регулирования перепуска топлива выполнено в виде сливного канала с регулировочной иглой-дросселем, причем сливной канал сообщен с перепускным каналом каждой насосной секции через обратный клапан.

1174584

Изобретение относится к машино— строению, конкретнее к двигателестроению, а именно к топливовпрыскивающей аппаратуре двигателей внутреннего сгорания, и может быть использовано в конструкции топливных насосов .высокого давления цля двухцилиндрового дизеля.

Цель изобретения — повышение эффективности путем снижения неравномерности подачи топлива по цилиндрам.

На чертеже изображена схема топливного насоса.

Топливный насос содержит насосную секцию для каждого цилиндра двигателя. Насосные секции расположены в общем корпусе 1, в котором размещены втулки 2. В каждой втулке 2 расположен с возможностью возвратно-поступательного перемещения плунжер 3, образующий с втулкой 2 надплунжерный объем 4, сообщенный с наполнительной полостью 5 через впускной канал 6, с форсункой 1не изображена) — через нагнетательный канал 7 и штуцер 8 и со сливом — через перепускной канал

9. В нагнетательном канале 7 расположен нагнетательный клапан, состоящий из гнезда 10, подпружиненного запорного органа, выполненного в виде полого стакана 11, открытого со стороны форсунки и размещенного в гнезде

10 с возможностью осевого перемеще— ния., и перекрывающего элемента 12, размещенного внутри полого стакана 35

11 и сопряженного с одной стороны с пружиной 13 запорного элемента, а с другой — с седлом 14. Седло 14 расположено на днище полого стакана со стороны надплунжерного объема 4. Топ-40 ливный насос содержит также устройство регулирования цикловой подачи топлива, выполненное в виде перепускного канала 9 с обратным клапаном 15 для каждой насосной секции, сообщающем надплунжерный объем 4 со сливным трубопроводом 16, в котором установлен регулируемый дроссель, выполненный в виде иглы 17 с приводом 18, связанным с центробежным регулятором, 50 а также соединительный канал 19, сообщающий нагнетательные каналы 7 насосных секций. Соединительный канал

19 имеет входные отверстия 20, которые размещены на поверхности гнезд 10 нагнетательных клапанов так, что в период впрыска топлива насосной сек— цией боковая поверхность полого стакана ll ее нагнетательного клапана перекрывает входное отверстие соединительного канала 19. Плунжер 3 каждой насосной секции приводится в возвратно-поступательное перемещение под действием вращающегося кулачка 21 и подпружиненного толкателя 22.

Насос работает следующим образом.

Топливо из системы низкого давления поступает в наполнительную полость

5. При движении плунжера 3 к нижней мертвой точке (н.м.т.) топливо из наполнигельной полости 5 через впуск— ной канал 6 заполняет надплунжерный объем 4, затем плунжер 3 начинает перемещаться к верхней мертвой точке (в.м,т.) и после перекрытия им впускного канала 6 полый стакан 11 пере— мещается в гнезде 10 и перекрывает входное отверстие 20 соединительного канала 19. При дальнейшем движении плунжера 3 к в.м.т, перекрывающий элемент 12 нагнетательного клапана, сжимая пружину 13, отходит от седла

14, и топливо из надплунжерного объема 4 через нагнетательный канал

7, штуцер 8 и нагнетательный трубопровод поступает к форсунке — происходит впрыск топлива в цилиндр двигателя. В период впрыска топливо из надплунжерного объема 4 поступает также в перепускной канал и через обратный клапан 15 — в сливной трубопровод 16, Степень перекрытия сливного трубопровода 16 иглой 17 регулирует количество перепускаемого топлива, и тем самым цикловую подачу топлива.

После окончания подачи топлива, когда плунжер 3 одной иэ насосных секций начнет движение вниз к н,м.т., пере— крывающий элемент 12 садится на седло 14, полый стакан 11 перемещается к противоположному концу гнезда 10 нагнетательного клапана и открывает входное отверстие соединительного канала. До начала нагнетательного хо— да плунжера 3 в другой насосной секции происходит сообщение нагнетательных каналов обеих секций и тем самым выравнивается остаточное давление в них. В дальнейшем процесс повторяется в такой же последовательности в другой насосной секции.

))74584

16
