Перистальтический насос

Перистальтический насос

Иллюстрации

Показать все

Реферат



ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС,со держащий корпус, на наружной цилинд рической поверхности которого распо ложены эластичные насосные трубки, взаимодействующие с охватывающим корпус ротором, вьтолненным в виде полого барабана и имеющим механизм привода, отличающийся тем, что, с целью упрошения конструкции и повышения надежности, по концам барабана ротора выполнены с равномерным шагом перфорации, корпус по торцам снабжен зубчатыми венцами, взаимодействующими с перфорациями ротора, а механизм привода выполнен в виде водила с подпружиненной консольной осью, на которой шарнирно установлены корстысла с размещенными на концах роликами, взаимодействующими с наружной поверхностью барабана ротора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ((9) (! 1) А (51)4 F 04 В 43/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3634312/25-06 (22) 11.08.83 (46) 23.08.85. Бюл. 9 31 (72) А.Н.Востров (53) 621.684.4 (088.8) (56) Патент США 11 2551605, кл. 41845, 1951. . (54) (57) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС, содержащий корпус, на наружной цилиндрической поверхности которого расположены эластичные насосные трубки, взаимодействующие с охватывающим корпус ротором, выполненным в виде полого барабана и имеющим механизм привода, отличающийся тем, что, с целью упрошения конструкции и повышения надежности, но концам барабана ротора выполнены с равномерным -шагом перфорации, корпус по торцам снабжен зубчатыми венцами, взаимодействующими с перфорациями, ротора, а механизм привода выполнен в ниде водила с подпружиненной консольной осью, на которой шарнирно установлены коромысла с раэмещеннъаки на концах роликами, взаимодействующими с наружной поверхностью барабана ротора.

Составитель В.Грузинов

Техред 3.Палий Корректор М.Максимишинец

Редактор А.Сабо

Заказ 5157/33 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.„ д. 4/5 филиал ППП "Патент", r. Ужгород, ул, Проектная, 4

1 1

Изобретение относится к насосостроению, касается перистальтических насосов и может найти применение в различных отраслях народного хозяйства для перекачивания агрессивных, токсичных, биологических и других текучих сред.

Цель изобретения — упрощение конструкции и повышение надежности насоса.

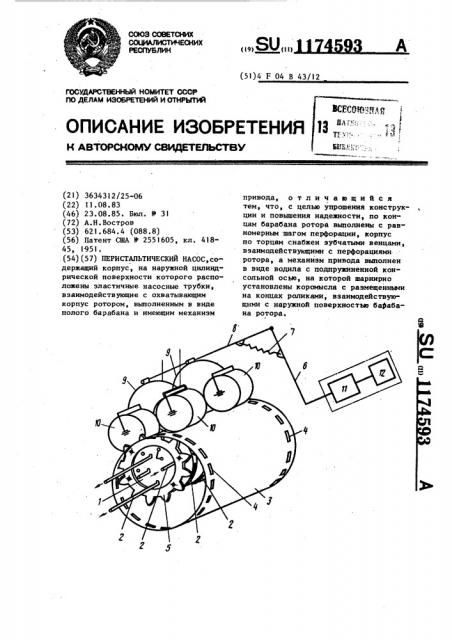

На чертеже представлен предлагаемый насос.

Насос содержит корпус I, на наружной цилиндрической поверхности которого расположены эластичные насосные трубки 2, взаимодействующие с обхватывающим корпус 1 ротором, выполненным в виде полого барабана 3 и имеющим механизм привода. По концам барабана 3 ротора выполнены с равномерным шагом перфорации 4, корпус I по торцам снабжен зубчатыми венцами 5, взаимодействующими с пер174593 2 форациями 4 ротора. Механизм привода выполнен в виде водила 6 с подпружиненной пружиной 7 консольной осью 8, на которой шарнирно установлены коромысла 9 с размещенными на концах роликами 10, взаимодействующими с наружной поверхностью барабана 3 ротора. Водило 6 связано через редуктор 11 с двигателем 12.

При вращении водила 6 ролики 10 обкатываются по барабану 3 и прижимают его к корпусу I. При этом барабан 3 пережимает насосные трубки 2 и создает в них бегущую .волну деформации, посредством которой происходит перемещение перекачиваемых сред.

При обкатывании барабна 3 по корпусу 1 зубчатые венцы 5 взаимодействуют с перфорациями 4 ротора, препятствуя проскальзыванию барабана 3 по насосным трубкам 2. Тем самым уменьшается их износ.
