Дистанционная механическая передача

Дистанционная механическая передача

Иллюстрации

Показать все

Реферат



1. 7ЩСТАНЦИОННАЯ МЕХАНИЧЕСКАЯ ПЕРЕДАЧА, содержащая размещенные в опорах ведущее звено и ведомое звено с возвратной пружиной, соединенные гибкой связью в гибкой защичной оболочке, отличающаяся тем, что, с целью повьшения надежности путем исключения возможности изменения длины оси гибкой защитной оболочки, передача снабжена дополнительной гибкой связью, соединяющей своими концами опоры ведущего и ведомого звеньев и { асположенной внутри гибкой защитной оболочки. 2. Передача по п. 1, о т л и ч аю щ а я с я тем, что между дополнительной гибкой связью и одной из опор на конце установлена пружина сжатия.

сОюз сояетских

° социАлистических

РЕСПУБЛИК

А (5Ц4F 16С1 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТБУ госудАРственный комитет сссР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3669088/25-28 (22) 24.11.83 (46) 23.08.85. Бюл,,Ф 31 .(72) В.В,Зубов и С,В.Зубов (53) 621.833(088.8) (56) Патент Англии Р 2006376, кл. F 16 С 1/10, 1979.

Каталог деталей "Жигули", с. 72, 169, дет. 2102-1108100, 2101-8406156. (54)(57) 1. ДИСТАНЦИОННАЯ МЕХАНИЧЕСКАЯ ПЕРЕДАЧА, содержащая размещенные в опорах ведущее звено и ведомое звено с возвратной пружиной, соединенные гибкой связью в гибкой защи „„SU„„1174618 ной оболочке, отличающаяся тем, что, с целью повыщения надежности путем исключения возможности изменения длины оси гибкой защитной оболочки, передача снабжена дополнительной гибкой связью, соединяющей своими концами опоры ведущего и ведомого звеньев и расположенной внутри гибкой защитной оболочки.

2. Передача по и. 1, о т л и ч аю щ а я с я тем, что между дополнительной гибкой связью и одной из опор на конце установлена пружина сжатия °

Составитель А. Матвеев

Редактор А. Сабо Техред М.Пароцай " КорректоР С. Шекмар

Заказ 5159/35 ираж 812 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )Н-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4

1 11746

Изобретение относится к машиностроению и может быть использовано в дистанционных передачах возвратнопоступательного движения..

Цель изобретения — повышение 5 надежности путем исключения возможности изменения длины оси гибкой защитной оболочки.

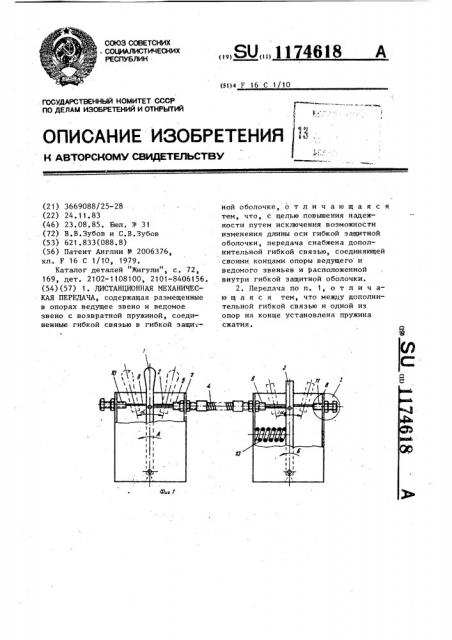

На фиг, 1 изображена кинематическая схема дистанционной механичес- 1О кой передачи; на фиг. 2 — узел 1 на фиг. 1.

Ведущее звено 1, выполненное в виде поворотного рычага, соединено при помощи гибкой связи 2 с ведомым 15 звеном 3. Гибкая связь 2 размещена внутри гибкой защитной оболочки 4, которая посредством упоров 5 и 6 соединена соответственно с опорами

7и8, 20

Дополнительная гибкая связь 9 также размещена внутри гибкой защитной оболочки 4, причем один конец гибкой связи 9 через упор 10 соединен жестко с опорой 7, а другой 253 конец через упор 11 и пружину 12

18 2 сжатия — с опорой 8. Между ведомым звеном 3 и опорой 8 установлена возвратная пружина 13.

Дистанционная передача работает следующим образом.

При повороте ведущего звена 1 влево вместе с ним перемещается гибкая связь 2, которая увлекает эа собой ведомое звено 3 влево на угол М . При этом ведомое звено 3 сжимает возвратную пружину 13, При движении ведущего звена 1 вправо гибкая связь 2 отпускает ведомое звено 3, которое под действием возвратной пружины 13 перемещается вправо на тот же угол.

Дополнительная гибкая связь 9, скрепленная с опорами 7 и 8 ведущего 1 и ведомого 3 звеньев допускает взаимное перемещение опор этих звеньев, не нарушая синхронности передачи. При этом гибкая защитная оболочка 4 будет волнообразно изгибаться, но длина ее оси останется неизменной.
