Реферат



ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА , содержащая зубчатые колеса соответственно с двояковогнутыми и двояковьшуклыми зубьями, поверхность выступов последних образована дугой постоянного радиуса, отличающаяся тем, что, с целью уменьшения чувствительности передачи к .монтажным и технологическим погрешностям , поверхность выступов двояковогнутых зубьев выполнена цилиндрической , аповерхность впадин - в виде эллипсоида вращения. Kj

„„SU„„1 I 4 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

15 )4 F 16 Н 55 08

ВСЕС""g>g g

ИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ОП

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3666272/25-28 (22) 24,10.83 (46) 23.08.85. Бюл. 31 (72) А.К.Сидоренко (53) 621.831 (088.8) (56) Коростелев Л.В., Ильин M.В., Лагутин С.А. Прямозубая цилиндрическая передача с замкнутой линией контакта. †Стан и инструмент, M., 1975, с., 8-9. (54) (57) ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕ-.

РЕДАЧА, содержащая зубчатые колеса соответственно с двояковогнутыми и двояковыпуклыми зубьями, поверхность выступов последних образована дугой постоянного радиуса, о т л и ч а ю— щ а я с я тем, что, с целью уменьшения чувствительности передачи к монтажным и технологическим погрешностям, поверхность выступов двояковогнутых зубьев выполнена цилиндрической, а поверхность впадин — в виде эллипсоида вращения.

117464

Изобретение относится к машиностроению и может быть использовано при проектировании цилиндрических зубчатых передач с целью повышения их несущей способности. 5

Цель изобретения — уменьшение чувствительности передачи к монтажным и технологическим погрешностям путем выполнения поверхностей зубьев вдоль линии их зуба близкой кривизны.10

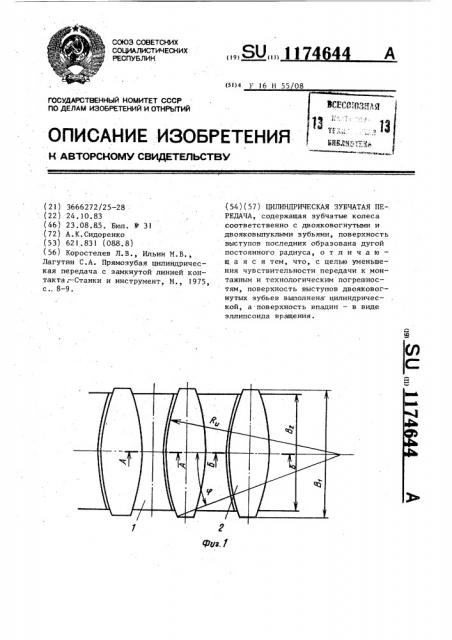

На фиг.1 показана цилиндрическая зубчатая передача; на фиг.2 — сечение А-А на фиг,1; на фиг.3 — сечение

Б-Б на фиг.1; на фиг.4 — закругление впадин зубьев колеса; на фиг.5 — фор-15 мообразование впадины зубьев колеса резцовыми головками; на фиг.б — закругление по длине вершин зубьев шестерни; на фиг.7 — сечение В- В на фиг.6.

Цилиндрическая зубчатая передача содержит зубчатое колесо 1 и шестерню 2. Двояковогнутый зуб колеса 1 (фиг.1) работает как тело равного сопротивления, сопрягающийся с дво- 25 яковыпуклым зубом шестерни 2 также работающего как тело равного сопротивления.

Закругление вершин зубьев шестерни делается с целью повьш|ения несущей способности за счет выравнивания толщины по их длине, а также увеличения активной высоты зубьев в средней плоскости.

Толщина зубьев колеса по их вершинам в средней плоскости (фиг.2) Sa назначается минимальной в зависимости от толщины Sð по основной окружности, при этом высота зубьев Н в средней плоскости назначается в пределах 4

H = (1,8 + 2,3) m.

На фиг.3 показано сечение зуба шестерни в средней плоскости, размеры которого назначаются, исходя из толщины зубьев по их вершинам на тор- 5 Рд 2

2 2

В1

R <

2 sing>

Высота кривизны впадины зубьев колеса д= R (1-cos4 sinoL sin и 9 2 R

Ф где р — угол наклона оси резцовой головки, содержащей резцы с нулевым контуром инструментальной рейки.

При работе передачи зубья шестерни 2 передают вращение через зубья колеса 1. Форма зубьев колеса 1 и шестерни 2 обеспечивает им повышенную прочность.

Зубчатая передача имеет повьппенные несущую. способность по изгибу и износостойкость, связанную с увеличенной высотой зубьев.

4 2 цах в пределах S„ (0,1 1,0) m после их закруглеййя радиусом R..

Исходя из толщины $ в средней плосС, кости и длины зубьев В„, определяется радиус дуги закругления R „, На фиг.4 показаны варианты закругления впадин зубьев колеса. Первый вариант выполняется без наклона оси резцовой головки на угол с, второй вариант показан с наклоном оси головки на угол al<, а третий вариант осуществляется с наклоном оси головки на угол а з .

На фиг.5 показана резцовая головка второго варианта с Ы . Зуб шестерни закруглен по длине дугой радиусом Рд, при этом впадина зубьев колеса искривлена по длине на высоту 1.

Радиусы закругления имеют зависимость от толщины зубьев по вершинам в средней плоскости шестерни S

Радиус вращения режущей части инструмента (кривизна зубьев по длине)

В Ч Sa

R ° 1

2sin Ч 2 В

Радиус закругления вершин зубьев шестерни

ll74644

)174644

1174644

1174644
