Устройство для измерения распределения напряженности электромагнитного поля резонаторов

Устройство для измерения распределения напряженности электромагнитного поля резонаторов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСПРЕДЕЛЕНИЯ НАПРЯЖЕННОСТИ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ РЕЗОНАТОРОВ, содержащее генератор СВЧ, к выходу которого подключены последовательно соединенные вентиль, исследуемьй резона тор, СВЧ-детек тор и: индикатор, о тличающееся тем, что, с целью упрощения измерения, в него введены генератор ультразвуковой частоты и электрически соединенный с ним пьезоэлектрический преобразователь, установленный на стенке исследуемого резонатора с возможностью перемещения по ее поверхности. о (Л с Nl 4ib 00 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 01 R 29/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3692841/24-09 (22) 23. 01. 84 (46) 23.08.85. Бюл. ¹ 31 (72) Б.П.Иванов и В.Н.Хаханин (71) Ульяновский политехнический институт (53) 621.317.32(088.8) (56) Авторское свидетельство СССР № 1027647, кл . С 01 R 29/08, 1983.

Авторское свидетельство СССР № 926606, кл. С 01 R 29/08, 1982. (54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

РАСПРЕДЕЛЕНИЯ НАПРЯЖЕННОСТИ ЭЛЕКТРО„„Я0„„1174880

МАГНИТНОГО ПОЛЯ РЕЗОНАТОРОВ, содержащее генератор СВЧ, к выходу которого подключены последовательно соединенные вентиль, исследуемый резонатор,СВЧ-детектор и: индикатор, о тл и ч а ю щ е е с я тем, что, с целью упрощения измерения, в него введены генератор ультразвуковой частоты и электрически соединенный с ним пьезоэлектрический преобразователь, установленный на стенке исследуемого резонатора с возможностью перемещения по ее поверхности.

1174880 датчик 6, генератор 7 ультразвуковой частоты.

Устройство работает следующим образом.

Составитель В.Васильев

Редактор А,Шишкина Техред M.Íàäü Корректор Е.Рошко

Заказ 5182/48 Тираж 748

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к области радиотехнических измерений СВЧ и может использоваться для измерения рас пределения электромагнитного поля в резонаторе. 5

Цель изобретения — упрощение измерений.

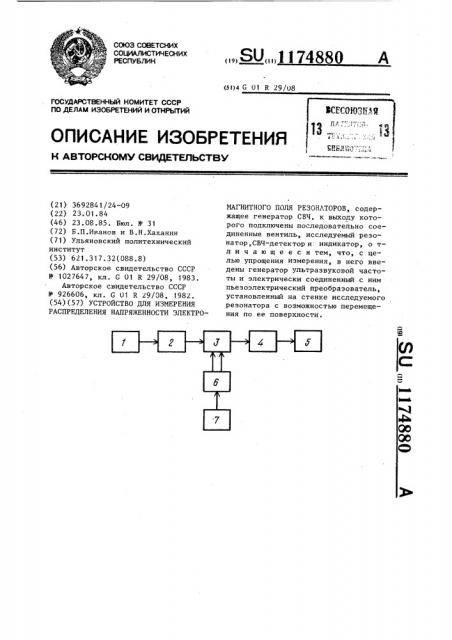

На чертеже показана функциональная схема устройства для измерения распределения напряженности электро- 10 магнитного резонатора.

Устройство содержит СВЧ-генератор

1, вентиль 2, резонатор 3, детектор

4, индикатор 5, пьезоэлектрический

Пьезоэлектрический датчик 6, периодически деформируя стенку резонатора 3, вызывает периодическое изменение резонансной частоты и соответственно периодическое изменение выходного сигнала, причем амплитуда изменения выходного сигнала зависит от положения области деформации по отношению к пучностям и узлам поля.
