Пневматическое обегающее устройство
Иллюстрации
Показать всеРеферат
ПНЕВМАТИЧЕСК:ОЕ. ОБЕГАЮЩЕЕ УСТРОЙСТВО, содержащее группу логических блоков по числу выходных каналов , каждый логический блок состоит из.триггера и первого и второго реле, причем плюсовые камеры всех первых реле соединеиы с входным каналом , выходы-т с выходными каналами соответствующего логического блока и установочным входом триггера данного логического блока, выход триггера связан с плюсовой камерой второго реле данного логического блока, которое выходом подключено к минусовой камере первого реле данного логического блока и к каналу питания триггера и первого реле последующего логического блока, а выход второго с S реле последнего логического блока связан со сбросным входом триг (Л гера первого логического блока, с отличающееся тем, что, с целью упрощения настройки, в нем в каждом логическом блоке установлен переключатель, входы которого соединены с выходом первого реле и атмосферой , а выход - с минусовой каме: рой второго репе.
(! 9) (! !1
СОО3 СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5!)4 G )) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

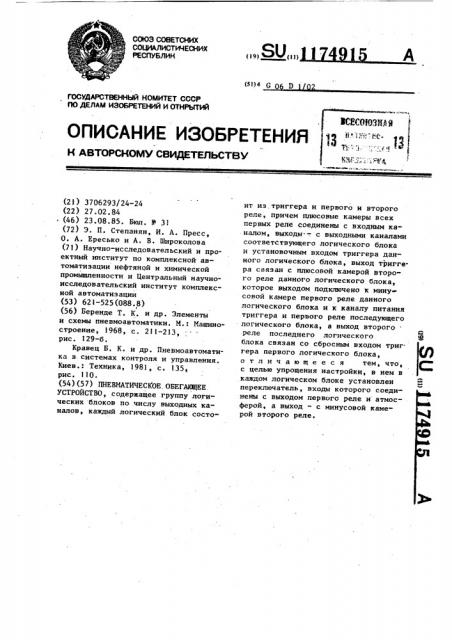

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3706293/24-24 (22) 27.02.84
° (46) 23.08.85. Бюл. Ф 31 (72) Э. П. Степанян, И. А. Пресс, О. А. Ересько и А. В. Широколова (71) Научно-исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промышленности и Центральный научноисследовательский институт комплексной автоматизации (53) 621-525(088.8) (56) Беренде Т. К. и др. Элементы и схемы пневмоавтоматики. М.: Машиностроение, 1968, с. 2!1-213, рис. 129-б, Кравец Б. К. и др. Пневмоавтоматика в. системах контроля и управления.
Киев.. Техника, 1981, с. 135, рис. 110. (54)(57) ПНЕВМАТИЧЕСКОЕ. ОБЕГАНМЦЕЕ.
УСТРОЙСТВО, содержащее группу логических блоков по числу выходных каналов, каждый логический блок состоит из.триггера и первого и второго реле, причем плюсовые камеры всех первых реле соединены с входным каналом, выходы--. с выходными каналами соответствующего логического блока и установочным входом триггера данного логического блока, выход тригге. ра связан с плюсовой камерой второго реле данного логического блока, которое выходом подключено к мину совой камере первого реле данного логического блока и к каналу питания триггера н первого реле последующего логического блока, а выход второго реле последнего логического блока связан со сбросным входом триг гера первого логического блока, отличающееся тем,что, с целью упрощения настройки, в нем в каждом логическом блоке установлен переключатель, входы которого соединены с выходом первого реле и атмосферой, а выход — с минусовой камерой второго реле.
1 ) 1749
Изобретение относится к области приборостроения, а именно к пневматическим обегающим устройствам, и может быть использовано в системах контроля и управления ° S
Целью изобретения является упрощение настройки устройства.
На чертеже представлена принци" пиальная схема устройства.
Устройство содержит группу ло- lp гических блоков 1„ -1 по числу выходных каналов. Каждый логический блок состоит из первого и второго реле
2 и 3, триггера 4 и двухпозиционного переключателя 5, выполненного, например, в виде пневмотумблера.
Плюсовая камера первого реле 2; соединена общим входным каналом Рв выход — с соответствующим выходным каналом Рвых1 и установочным входом 20 триггера 4, выход которого связан с плюсовой камерой второго реле 3; .
Выход второго реле 3; соединен с минусовой камерой первого реле 2; данного блока 1; и с каналом питания триггера 4;,„ и первого реле 2„+„ последующего блока 1;,. Минусовая камера второго реле 3; через двухпозиционный переключатель 5; сообщается или с выходом первого реле 21, или с атмосферой. Выход второго реле 2> последнего блока 1и соединен со сбросным входом триггера 4< первого блока 1 .
Устройство работает следующим образом.
15 2
Внешний входной сигнал формируется в виде импульсной последовательности °
Первый импульс вызывает появление единичного дискретного сигнала на первом выходе устройства P, „ и
:устанавливает триггер 4 первого бло,ка в единичное состояние. Когда первый выходной сигнал становится равным нулю, срабатывает второе реле 3„ первого блока, блокирует своим выходом первое реле 2, обеспечивая питание триггера 4, и первое реле
2 второго блока. Повторное появление единичного импульса во входном ,канале приводит к тому, что во втором выходном канале формируется дискретный единичный сигнал, соответственно, триггер 4 также переходит в единич3 ное состояние, С поступлением, очередного входного импульса этот процесс повторяется, вызывая формирование дискретного сигнала "Бегущая единица" в выходных каналах устройства.
Для того, чтобы исключить какойлибо канал (с одновременным уменьшением общего цикла обегания ), минусовая камера второго реле 3 исключаемого блока сообщается с помощью соответствующего переключателя 5 с атмосферой. При этом разрывается запрещающая связь с выхода первого реле, второе реле практически мгновенно устанавливается в единичное состояние пропуская входной импульс в цепи управления последующего блока.
%Л в ИХОЙ
