Устройство временной задержки пневматического дискретного сигнала

Устройство временной задержки пневматического дискретного сигнала

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ВРЕМЕННОЙ ЗАДЕРЖКИ ПНЕВМАТИЧЕСКОГО ДИСКРЕТНОГО СИГНАЛА , содержащее входную камеру, соединенную с входным каналом, выходную камеру, сообщенную с глухой приемной камерой, причем входная и выходная камеры-заполнены жидкостью, уровень которой вьппе отверстий, выполненных в нижней части стенок этих камер, и сообщенный с отверстиями во входной камере первьй соединительный канал, в котором установлен первый дроссель, отличающееся тем, что, с целью упрощения конструкции, устройство снабжено первым обратным клапаном, установленным за первым дросселем, и вторым соединительным клапаном, в котором последовательно установлены вторые дроссель и обратный клапан, i вход второго соединительного канала связан с отверстием, выполненным в нижней части выходной камеры, а выходы первого и второго соединительных каналов сообщены соответственно g с дополнительными отверстиями, выполненными над уровнем жидкости в вы (Л ходной и входной камерах, причем выходные отверстия соединительных каналов направлены по касательной к стенкам камер.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (31) (5()4 G 06 D 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3716976/24-24 (22) 27.03.84 (46) 23.08.85, Бюл. Ф 31 (72) В. П. Кривошея (53) 621.525(088.8) (56) Авторское свидетельство СССР

N 834684, кл. 6 06 D 1/08, 1979.

Авторское свидетельство СССР

М 1049886, кл. С 06 1) 1/08, 1982. (54)(57) УСТРОЙСТВО ВРЕМЕННОЙ ЗАДЕРЖ—

КИ ПНЕВМАТИЧЕСКОГО ДИСКРЕТНОГО СИГНАЛА, содержащее входную. камеру, соединенную с входным каналом, выходную камеру, сообщенную с глухой приемной камерой, причем входная и выходная камеры заполнены жидкостью, уровень которой выше отверстий, выполненных в нижней части стенок этих камер, и сообщенный с отверстиями во входной камере первый соединительный канал, в котором установлен первый дроссель, о.т л и ч а ю— щ е е с я тем, что, с целью упрощения конструкции, устройство снабжено первым обратным клапаном, установленным за первым дросселем, и вторым соединительным клапаном, в котором госледовательно установлены вто-. рые дроссель и обратный клапан, .вход второго соединительного канала связан с отверстием, выполненным в нижней части выходной камеры, а выходы первого и второго соединительных каналов сообщены соответственно с дополнительными отверстиями, выполненными над уровнем жидкости в выходной и входной камерах, причем выходные отверстия соединительных каналов направлены по касательной к стенкам камер.

Составитель Н. Ланки

Редактор Л. Гратилло Техред Т.Дубинчак Корректор A- Тяско

Заказ 5186/49 Тираж 7)0 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 1)74

Изобретение относится к средствам пневыоавтоматики н может быть применено для получения временной задержки дискретных пневматических сигналов, подаваемых в глухие приемные камеры устройств пневмоавтоматики.

Целью изобретения является упрощение конструкции устройства.

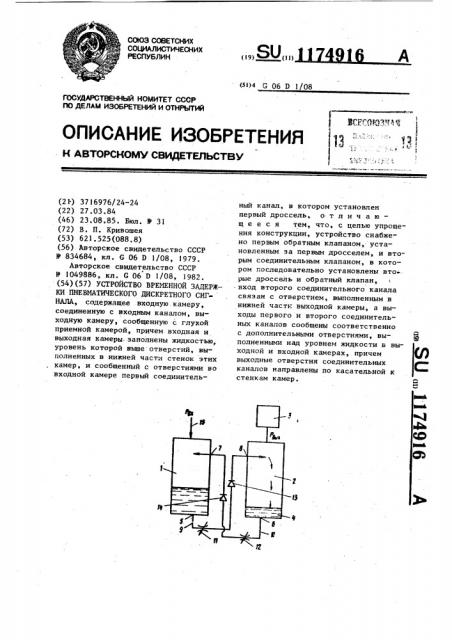

На чертеже изображено предлагаемое устройство. )9

Устройство содержит входную камеру 1 и выходную камеру 2, сообщенную с глухой приемной камерой 3. Камеры 1 и 2 заполнены жидкостью 4, уровень которой выше отверстий 5 и 6,) выполненных в нижней части стенок этих камер.

Над уровнем жидкости в камерах .1 и 2 выполнены дополнительные отверстия 7 и 8. Отверстия 5 и 8, а. так- 2)) же 6 и 7 сообщены соответственно первым 9 и вторым 10 соединительными каналами, в которых установлены первый 11 и второй )2 регулируемые дроссели и первый 13 и второй 14 об- д ратные клапаны. Камера 1 подключена к входному каналу 15. Выходные отвер стия каналов 9 и 10 направлены по касательной к стенкам камер.

Устройство работает следующим об- 3g разом.

9)6 г

При поступлении через канал 15 на вход камеры ) дискретного пневматического сигнала PN> с крутым передним фронтом жидкость иэ камеры 1 вытесняется по каналу 9 через дроссель

ll и обратный клапан 13,и сливается по стенке камеры 2 в ее нижнюю часть с малым объемным расходом, так как сопротивление дросселя истечению жидкости велико, поэтому давление в камере 2 и в присоединенной к ней камере 3 повышается медленно.

После вытеснения жидкости из камеры I no этому каналу в камеру 2 по-. ступает сжатый газ со значительно большим объемным расходом, ТаК как сопротивление дросселя истечению газа мало, поэтому давление Р ы в

Вых камерах 2 и 3 быстро повышается до значения, равного давлению на выходе устройства в канале 15.

При сбросе давления в канале 15 сжатый газ, находящийся в камерах 2 и 3, вытесняет жидкость из камеры 2 по каналу !О через дроссель 12, обратный клапан 14 в верхнюю часть камеры l, после чего по этому каналу сбрасывается сжатый газ. При поступлении на вход устройства следующего дискретного сигнала процесс его задержки повторяется.
