Реферат



УСТРОЙСТВО ВОСПРОИЗВЕДЕНИЯ МАГНИТНОЙ ЗАПИСИ, содержащее основной магнитопровод, в заднем зазоре которого расположен вспомогательный магнитопровод с обмоткой, генератор высокой частоты, два диода и параллельно соединенные резистор и конденсатор, подключенные к выходным шинам, отличающееся тем, что, с целью повышения эффективности воспроизведения путем расширения полосы частот и увеличения чувствительности и динамического диапазона, на вспомогательном магнитопроводе размешена дополнительная обмотка и в него введены третий магнитопровод с обмоткой и два конденсатора переменной емкости , подключенные параллельно обмоткам вспомогательного и третьего магнитопроводов , одни выводы которы.х через первый и второй диоды, включенные соответственно в прямом и обратном направлениях, подключены к первому выходу генератора высокой частоты, другие выводы обмоток соединены между собой и с первой выходной шиной, а с второй выход генератора высокой частоты подключен к второй выходной шине, соедиW ненной с корпусом.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1174969 (5!)4 G 11 В 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н,.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4СС

© сС

Фиг 1

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3691911/24-10 (22) 20.01.84 (46) 23.08.85. Бюл. № 31 (72) Л. А. Мазаев (53) 534.852 (088.8) (56) Авторское свидетельство СССР № 836658, кл. G 11 В 5/00, 1979.

Ефремов Е. Т. Магнитные головки. М.:

Энергия, 1976.

Терещук P. М. и др. Справочник радиолюбителяля. Киев, 1966, с. 869. (54) (57) УСТРОЙСТВО ВОСПРОИЗВЕДЕНИЯ МАГНИТНОЙ ЗАПИСИ, содержащее основной магнитопровод, в заднем зазоре которого расположен вспомогательный магнитопровод с обмоткой, генератор высокой частоты, два диода и параллельно соединенные резистор и конденсатор, подключенные к выходным шинам, отличающееся тем, что, с целью повышения эффективности воспроизведения путем расширения полосы частот и увеличения чувствительности и динамического диапазона, на вспомогательном магнитопроводе размещена дополнительная обмотка и в него введены третий магнитопровод с обмоткой и два конденсатора переменной емкости, подключенные параллельно обмотках1 вспомогательного и третьего магнитопроводов, одни выводы которых через первый и второй диоды, включенные соответственно в прямом и обратном направлениях, подключены к первому выходу генератора высокой частоты, другие выводы обмоток соединены между собой и с первой выходной шиной, а а второй выход генератора высокой частоты подключен к второй выходной шине, соеди- фр ненной с корпусом. %Ф(1174969

Напряженность /магнитною //ия + иг.Z ч иг.3

Составитель В. Находнов

Редактор В. Иванова Техред И. Верес Корректор В. Ьутяга

За каз 5207/52 Тираж 584 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

1 j3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к области приборостроения, а именно к технике магнитной записи.

Цель изобретения — повышение эффективности воспроизведения за счет расширения полосы частот и увеличения чувствительности и динамического диапазона.

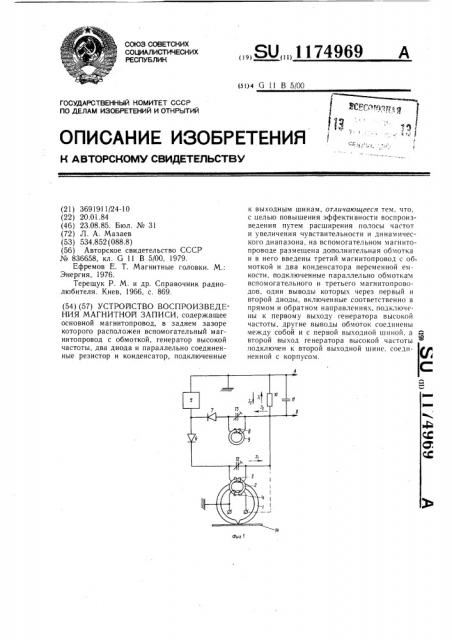

} На фиг. 1 показана принципиальная схема устройства; на фиг. 2 — кривая зависимости магнитной проницаемости /1 от напряженности поля,Н (С вЂ”; на фиг. 3— резонансная кривая параллельного контура (зависимость тока от частоты генератора, 4 — несущая частота сигнала, D — рабочая точка) .

Устройство воспроизведения магнитной записи содержит основной магнитопровод 1, в задний зазор которого установлен вспомогательный магнитопровод 2, на котором размещены обмотки 3 и 4 смещения. Первый выход генератора 5 высокой частоты соединен через диоды 6 и 7 с выводами обмотки 8, 20 расположенной на третьем магнитопроводе 9 и обмотки 3. К второму выходу генератора 5, соединенному с корпусом, подключены одни выводы резистора 10 и конденсатора 11, другие выводы которых подключены к другим выводам обмоток 8 и 3. Параллельно этим же обмоткам подключены конденсаторы 12 и 13 переменной емкости, образующие параллельные резонансные контуры.

При настройке к точкам А и В (выходным шинам) подключают измерительный при- 30 бор (например, вольтметр), отключают конденсатор 12 и диод 7 от выхода генератора 5.

Затем, изменяя постоянное напряжение на обмотке 4 смещения (источник условно не показан), выходят в точку С по кривой фиг. 2 при этом обеспечивается режим ра- 3 боты магнитного усилителя с коэффициентом усиления по току около 500.

Затем после восстановления соединений изменением емкости 12 выходят в точку D на резонансной кривой (фиг. 3). Далее при подключении диода 7 изменением конденсатора 13 добиваются того, чтобы показания прибора были равны нулю.

В предлагаемом устройстве используется принцип модулирования несущего сигнала от генератора 5 основным сигналом, снимаемым с носителя 14.

Устройство работает следующим образом.

Токи несущего сигналами — положительной полярности и 1а — отрицательной полярности складываются на сопротивлении резистора 10. Емкость конденсатора 11 выбирается для получения нулевых высокочастотных составляющих на выходных шинах.

С появлением записи на носителе происходит изменение магнитного потока в основном магнитопроводе 1, что приводит к изменению потока в магнитопроводе 2 и величины тока J, протекающего через первый резонансный контур. Ток Л > зависит от коэффициента усиления магнитного усилителя и от расстройки контура, обусловленной наличием проницаемости /я (фиг. 3) . Коэффициент усиления резонансного контура определяется его добротностью и для частоты около 15 МГц может составлять около 100.

Тогда общий коэффициент усиления может составлять около 5 104, что практически не требуется. Поэтому в схеме можно использовать отрицательную обратную связь (пунктирная линия на фиг. 1), что повышает эффективность воспроизведения, снижает дрейф нуля и уровень собственных шумов, расширяет динамический диапазон.

Второй резонансный контур (третья обмотка 8 и конденсатор 13) повышает термостабильность устройства и является антифонной катушкой, т.е. изменяя его положение в пространстве, можно добиться минимума фона от внешних магнитных полей.
