Кассета для аппарата магнитной записи

Кассета для аппарата магнитной записи

Иллюстрации

Показать все

Реферат



КАССЕТА ДЛЯ АППАРАТА МАГНИТНОЙ ЗАПИСИ, содержащая корпус и соосно расположенные в корпусе две катушкн и фрикционное кольцо, размещённое между катушками, отличающаяся тем, что, с целью упрощения фиксации кассеты в аппарате магнитной записи, она снабжена втулкой, установленной соосно катушкам, при этом фрикционное кольцо прикреплено к средней части наружной цилиндрической поверхности втулки, на концах втулки по окружности выполнены кольцевые буртики, а по диаметру - пазы.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1174982 (зца G 11 В 23 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3682264/24-10 (22) 30.12.83 (46) 23.08.85. Бюл. № 31 (72) В. П. Мостейкис, А. Д. Лендовер и А. П. Баушис (71) Производственное объединение по выпуску электродвигателей «Эльфа» (53) 681.846.7 (088.8) (56) Патент Японии № 53-691, кл. 102 Е 91, опублик. 1978.

Патент Японии № 49-22455, кл. 102 Е, опублик. 1974. (54) (57) КАССЕТА ДЛЯ АППАРАТА МАГНИТНОЙ ЗАПИСИ, содержащая корпус и соосно расположенные в корпусе две катушки и фрикционное кольцо, размещенное между катушками, отличающаяся тем, что, с целью упрощения фиксации кассеты в аппарате магнитной записи, она снабжена втулкой, установленной соосно катушкам, при этом фрикционное кольцо прикреплено к средней части наружной цилиндрической поверхности втулки, на концах втулки по окружности выполнены кольцевые буртики, а по диаметру — пазы.

1174982

Составитель Г. Загубный

Техред И. Верес Корректор М. Максимишинец

Тираж 584 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор В. Иванова

Заказ 5308/53

Изобретение относится к технике магнитной записи, а именно к кассетам для хранения магнитного носителя.

Цель изобретения — упрощение фиксации кассеты в аппарате магнитной записи.

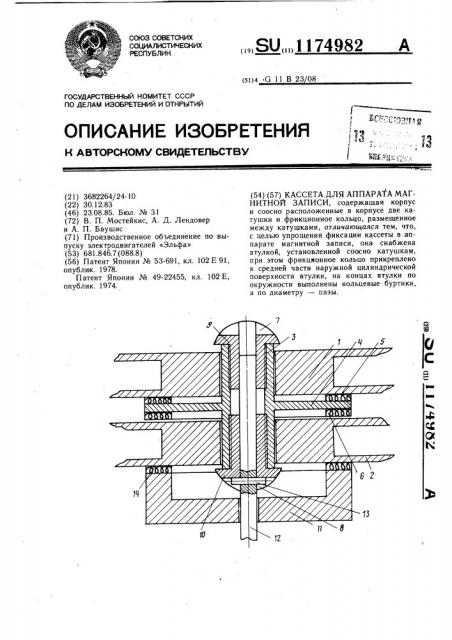

На чертеже представлена предлагаемая кассета, разрез.

Кассета содержит две соосно размещенные катушки 1 и 2, втулку 3, в средней части которой выполнен дисковый фланец 4, к которому прикреплено фрикционное кольцо, выполненное из двух фетровых накладок 5 и 6.

На концах втулки выполнены пазы 7 и 8, прорезанные во вставках 9 и 10, которые образуют буртики, ограничивающие перемещение катушек 1 и 2 вдоль оси втулки 3.

Кассета устанавливается на подкатушечник 11, при этом ось 12 и палец 13 вводятся соответственно внутрь втулки 3 и в паз 8 (7) . Нижняя катушка ложится на фетровую подушку 14 подкатушечника 11, втулка 3 приподнимается, при этом фетровая накладка б отходит от катушки 2, а катушка 1 ложится на фетровую прокладку 5.

10 Момент вращения от подкатушечника 11 передается на катушку 2, а момент от оси 12— на катушку 1. При перевороте кассеты в аппарате магнитной записи катушки 1 и 2 меняются местами.
