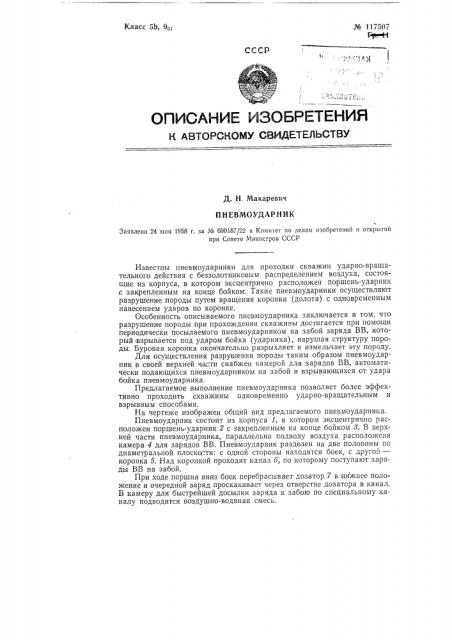

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Д. H. Макаревьч

П Н ЕВМОУДАР H И К

Заявлено 24 мая 1958 г. за ¹ 6G0187/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны пневмоударники для проходки скважин ударно-вращательного действия с беззолотниковым распределением воздуха, состоящие из корпуса, в котором эксцентрично расположен поршень-ударник с закрепленным на конце бойком. Такие пневмоударники осуществляют разрушение породы путем вращения коронки (долота) с одновременным нанесением ударов по коронке.

Особенность описываемого пневмоударника заключается в том, что разрушение породы при прохождении скважины достигается при помощи периодически посылаемого пневмоударником на забой заряда ВВ, который взрывается под ударом бойка (ударника), нарушая структуру породы. Буровая коронка окончательно разрыхляет и измельчает эту породу.

Для осуществления разрушения породы таким образом пневмоударник в своей верхней части снабжен камерой для зарядов ВВ, автоматически подающихся пневмоударником на забой и взрывающихся от удара бойка пневмоударника.

Предлагаемое выполнение пневмоударника позволяет более эффективно проходить скважины одновременно ударно-вращательным и взрывным способами.

На чертеже изображен общий вид предлагаемого пневмоударника.

Пневмоударник состоит из корпуса 1, в котором эксцентрично расположен поршень-ударник 2 с закрепленным на конце бойком 8. В верхней части пневмоударника, параллельно подводу воздуха расположена камера 4 для зарядов ВВ. Пневмоударник разделен на две половины по диаметральной плоскости: с одной стороны находится боек, с другой— коронка 5. Над коронкой проходит канал б, по которому поступают заряды ВВ на забой.

При ходе поршня вниз боек перебрасывает дозатор 7 в нижнее положение и очередной заряд проскакивает через отверстие доватора в канал.

В камеру для быстрейшей досылки заряда к забою по специальному каналу подводится воздушно-водяная смесь. № 117507

При подъеме оойка вверх, заряд проходит I-.î каналу на забой и попадает под удар бойка.

Предмет изобретения у l фф7Д

) ЦЯфФ

Комитет по делам изобретений и открытий прн Совете Министров СССР

Редактор Л. М. Струве

Поди. к печ. 16.11-59 г.

Тираж 575 LI,ен а 25 KG II.

Информационно-издательский отдел.

Объем 0,17 п. л. 3 ак.751

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Пневмоударник для проходки скважины ударно-вращательного действия с беззолотниковым распределением воздуха, состоящий из корпуса, в котором эксцентрично расположен поршень-ударник с закрепленным на конце бойком, отличающийся тем, что, с целью проходки скважины Одновременно врагцательным и взрывным способами, пневмоударник в своей верхней части снабжен камерой для зарядов ВВ, автоподающихся пневмоударником HB забой H B3pbIBQloL >ixcI oT удара бойка пневмоударника.
