Устройство для измерения угловых параметров суставов конечности

Устройство для измерения угловых параметров суставов конечности

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛОВЫХ ПАРАМЕТРОВ СУСТАВОВ КОНЕЧНОСТИ, содержащее потенциометрический датчик с втулкой и фиксатором , а также крепежные шины с штифтом, отличающееся тем, что, с целью устранения несоосности сустава и датчика, на штифте установлено с зазором магнитное кольцо.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5 ö 4 А 61 В 5/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3682152/28-13 (22) 30.12.83 (46) 30.08.85. Бюл. № 32 (72) И. Ф. Зайцев и В. П. Попов (53) 615.472 (088.8) (56) Авторское свидетельство СССР № 176036, кл. А 61 В 5/10, 1964.

„„SU„„1175434 A (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛОВЫХ ПАРАМЕТРОВ СУСТАВОВ КОНЕЧНОСТИ, содержащее потенциометрический датчик с втулкой и фиксатором, а также крепежные шины с штифтом, отличающееся тем, что, с целью устранения несоосности сустава и датчика, на штифте установлено с зазором магнитное кольцо.

1175434 фиг. 2

Составитель Л. Соловьев

Техред И. Верее Корректор В. Синицкая

Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Митейко

Заказ 5245 4

Изобретение относится к медицинской технике, а именно к устройствам для осуществления биомеханических исследований.

Целью изобретения является устранение несоосности сустава и датчика.

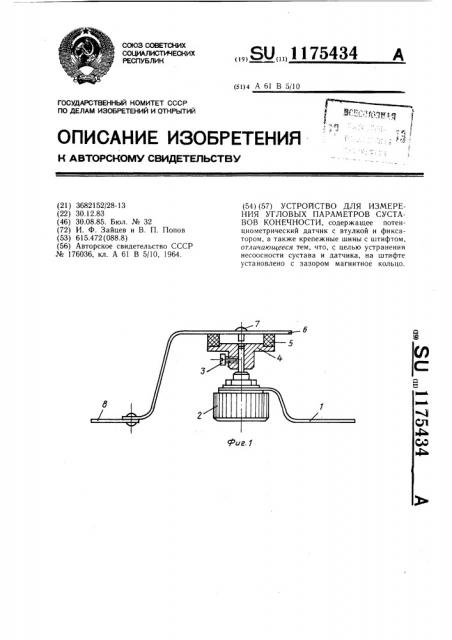

На фиг. 1 изображено устройство для измерения угловых параметров суставов конечности, вид спереди с частичным сечением; на фиг. 2 — то же, вид сверху.

Устройство содержит крепежную шину 1 10 с потенциометрическим датчиком 2 угла поворота, вращающаяся ось ползунка которого с помощью стопорного винта 3 закреплена во втулке 4. На верхнем торце втулки смонтировано магнитное кольцо 5, удерживающее стальную пластинку 6 S-образного про15 филя с ограничивающим штифтом 7 из немагнитного материала и неподвижно закрепленную на конце крепежной шины 8.

Устройство может быть установлено, например, на коленном суставе. Для этого 2р на внешней поверхности бедра с помощью эластичных ремней закрепляют крепежную шину 1 таким образом, чтобы центр оси вращения датчика 2 угла поворота совпал с центром оси вращения исследуемого сустава, находящегося в исходном для измерения положении. На голень закрепляют другую шину 8 с тем расчетом, чтобы штифт 7 попал во внутрь магнитного кольца 5. При этом магнитное кольцо 5 своим полем притянет к себе стальную пластинку 6, в результате чего датчик угла поворота оказывается полностью связанным с приводом, т.е. информация о движении в суставе через обе шины передается на датчик 2. Во время периодического смешения оси вращения сустава при движении шины также смещаются относительно друг друга (своих осей). Компенсирует это смешение стальная пластинка 6, имеющая возможность перемещаться за счет магнитного сцепления по торцовой поверхности магнитного кольца 5. Пределы компенсации определяются расстоянием между немагнитным штифтом 7 и внутренней поверхностью магнитного кольца 5.

Когда пределы смещения достигают слишком больших величин, штифт 7, упираясь во внутреннюю поверхность магнитного кольца 5, не дает стальной пластинке 6 соскользнуть с его торцовой поверхности.

Таким образом, устройство обеспечивает значительное повышение точности измерений из-за компенсации смещения шин относительно друг друга при периодическом смещении оси вращения сустава во время движения конечности.
