Цанговый патрон

Цанговый патрон

Иллюстрации

Показать все

Реферат



ЦАНГОВЫЙ ПАТРОН, в корпусе которого установлена наружная цанга с коническим отверстием и размещенная внутри нее внутренняя цанга с наружной конической поверхностью и рядом чередующихся по окружности и вьтолненных с противоположных торцов несквозных продольных прорезей, отлич ающ ий-ся тем, что, с целью повышения точности закрепления , во внутренней цанге с двух сторон выполнены радиальные отверстия , смещенные друг относительно друга, и продольная сквозная прорезь , пересекающая одно из радиальных отверстий, при этом патрон снабжен установленными в выполненных в наружной цанге отверстиях W пальцами, предназначенными для взаимодействия со стенками радиальных отверстий.

„„$0„„117

СОЮЗ СОВЕтСНИХ социАлистичесних

РЕСПУБЛИК

А (51)4 В 23 В 31/20

1 r< q

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET CCCP пО делАм иэОБРетений и ОТКРытий (21) 3710478/25-08 (22) 15.03.84 (46) 30.08.85. Бюл. Б - 32 (72) А. А.Вачев (BG), 10.Н.Кузнецов, В.В.Торба, Х.П.Стойчев, Г.Х.Георгиев, И.К.Стоянова, Y..С.Лесов и Д.П.Кишев (ВС) (71) Киевский ордена Ленина политехнический институт им. 50 — ëåòèÿ .Великой Октябрьской социалистической революции (53) 621,941.3 (088.8) (56) Авторское свидетельство СССР

У 850316, кл. В 23 В 31/20, 1979.

Авторское свидетельство СССР

У 963708, кл. В 23 В 31/20, 1980..(54)(57) ЦАНГОВЫЙ ПАТРОН, в корпусе которого установлена наружная цанга с коническим отверстием и размещенная внутри нее внутренняя цанга с наружной конической поверхностью и рядом чередующихся по окружности и выполненных с .противоположных торцов несквозных продольных прорезей, отличающийся тем, что, с целью повышения точности закрепления, во внутренней цанге с двух сторон выполнены радиальные отверстия, смещенные друг относительно друга, и продольная сквозная прорезь, пересекающая одно из радиальных отверстий, при этом патрон снабжен установленными в выполненных в наружной цанге отверстиях пальцами, предназначенными для взаимодействия со стенками радиальных отверстий.

1 II

Изобретение относится к металлообработке и может быть использовано для закрепления прутковых заготовок на токарных автоматах и на токарно-револьверных станках.

Цель изобретения — повышение точности закрепления посредством повышения жесткости зажима прутка внутренней цангой.

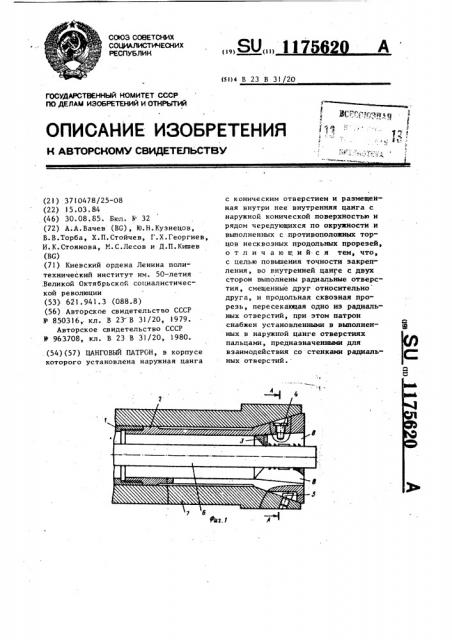

На фиг .) представлен патрон, общий вид; на фиг.2 — разрез А-А на фиг.); на фиг.3 — внутренняя цанга, продольный разрез; на фиг.4— вид Б на фиг.3, Патрон состоит иэ ввинченной в трубу ) (фиг.)) наружной цанги 2 с коническим отверстием, внутренней цанги 3 и пальцев 4, ввинченных в отверстия наружной цанги ). Шпонка

5 предохраняет патрон и пруток 6, от проворота относительно корпуса 7.

Контакт между цангами 2 и 3 — по конической поверхности с углом в пределах угла самоторможения (около

Внутренняя цанга 3 имеет выполо . ненные с противоположных торцов чередующиеся IIQ окружности закрытые прорези 8 и одну сквозную прорезь 9.

Прорези в цангах 2 и 3 смещены в угловом направлении (фиг.2). На наружной поверхности цанги 3 выполнены два отверстия (фиг.3) с диаметрами

D ) D,, смещенные друг относительно друга по оси так, что Г ) 2 < . Отверстие D2 пересекается сквозной прорезью, выполненной во внутренней цанге 3, причем ширина прорези меньше диаметра отверстия. Отверстие D< расположено с противоположной стороны цанги 3. Оси резьбовых отверстий в наружной цанге 2 под пальцы 4 совпадают. Такое исполнение обеспечивает различие в контактах

75620 пальцев 4 с отверстиями D < и D

Сборка патрона производится при выведенной иэ корпуса 7 наружной цанге 2 °

Патрон работает следующим образом.

При разжатом патроне при подаче прутка 6 (вправо по фиг.)) палец 4 в отверстии упирается в левую сторо-!

О ну этого отверстия и дополнительно раскрывает внутреннюю цангу 3 для свободного прохождения прутка 6 (направление возникающих при этом сил показано на фиг.4). Под действием тангенциальных сил диаметр рабочего отверстия внутренней цанги 3 увеличивается, износ ее уменьшается. При этом другой палец 4 упирается в отверстие DI и удерживает внутреннюю щ цангу 3 от осевого смещения вправо.

При зажиме прутка 6 палец 4 в отверстии D смещает внутреннюю цангу

3 влево, возникают радиальные силы зажима на конических поверхностях цанг 2 и 3. К моменту окончания зажима палец 4 в отверстии D< располагается с равномерным по окружности зазором. Это обеспечивает возможность дополнительного увеличения сил зажима прутка 6 под действием .осевой составляющей сил резания при обработке. Радиальная жесткость системы патрон — пруток и точность закрепления прутка 6 повьпнаются.

Технико-экономическая эффективность предлагаемого патрона обусловлена повьппением точности зажима прутка. Точность повышается вследствие того, что внутренняя цанга представляет собой единую втулку и

t. исключает различие осевых и радиальных смещений зажимных элементов.

1175620

Фиг.2

ФАЗ

Заказ 5260/13 Тирах 1086 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ухгороц, ул. Проектная, 4

Составитель Л.Ярхо

Редактор Н.Горват ТехредМ.Гергель Корректор A.0бручар
