Класс 63а, 1в2 № 117579

СССР I c :с . " ° вз ж

1 .

-.фи/ " о . !, ; я i! т j- 1

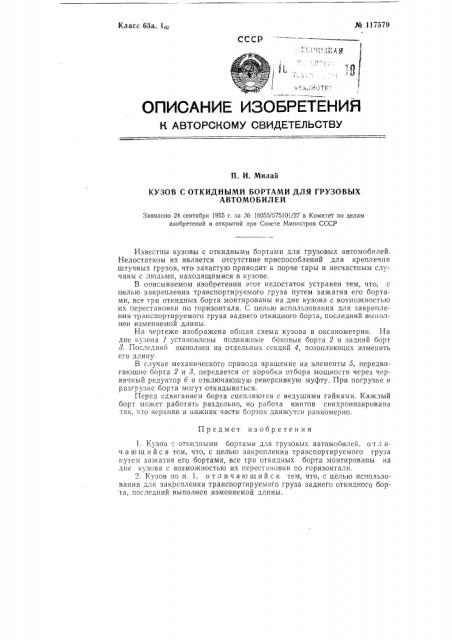

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

|О

П. И. Милай

КУЗОВ С ОТКИДНЫМИ БОРТАМИ ДЛЯ ГРУЗОВЫХ

АВТОМО БИЛ ЕЙ

Заявлено 24 сентября 1955 г. за № 16055/575101/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

1. Кузов откидными бортами для грузовых автомобилей, о т л ич а ющ и йс я тем, что, с целью закрепления транспортируемого груза путем зажатия его бортами, все три откидных борта монтированы на дне кузова с возможностью их перестановки по горизонтали.

2. Кузов по п. 1, отличающийся тем, что, с целью использования для закрепления транспортируемого груза заднего откидного борта, последний выполнен изменяемой длины.

Известны кузовы с откидными бортами для грузовых автомобилей.

Недостатком их является отсутствие приспособлений для креплечия штучных грузов, что зачастую приводит к порче тары и несчастным случаям с людьми, находящимися в кузове.

B описываемом изобретении этот недостаток устранен тем, что, с целью закрепления транспортируемого груза путем зажатия его бортами, все три откидных борта монтированы на дне кузова с возможностью их перестановки по горизонтали. С целью использования для закрепления транспортируемого груза заднего откидного борта, последний выполнен изменяемой длины.

На чертеже изображена общая схема кузова в оксанометрии. На дне кузова 1 установлены подвижные боковые борта 2 и задний борт

8. Последний выполнен из отдельных секций 4, позволяющих изменять его длину

В случае механического привода вращение на элементы 5, передвигающие оорта 2 и 8, передается от коробки отбора мощности через червячный редуктор 6 и отключающую реверсивную муфту. При погрузке и разгрузке борта могут откидываться.

Перед сдвиганием борта сцепляются с ведущими гайками. Каждый борт может работать раздельно, но работа винтов синхронизирована так, что верхняя и нижняя части бортов движутся равномерно.
