Устройство для подачи полос

Устройство для подачи полос

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОЛОС, содержащее установленные на станине стол для стопы полос, магнитный распушитель , расположенное над столом для стопы полос средство для захвата и перемещения полос , включающее установленную в направляющих каретку, несущую захвйт и привод, отличающееся тем, что, с целью расширения технологических возможностей устройства, оно имеет установленные на указанном столе с возможностью изменения расстояния друг относительно друга в поперечном направлении ограничители для стоп полос и винтовой механизм подачи очередной стопы нолос к средству для захвата и перемещения полос, при этом каретка последнего снабжена датчиком центрирования захвата относительно полосы. 2.Устройство по П.1, отличающееся тем, что средство для захвата и перемещения полос включает установленный на каретке пневмоцилиндр, шток которого представляет собой зубчатую рейку, установленное на каретке зубчатое колесо, взаимодействующее с рейкой, и зубчатую пару, содержащую дополнительную рейку, расположенную перпендикулярно первой, и дополнительное зубчатое колесо, установленное соосно первому, причем захват смонтирован на дополнительной зубчатой рейке. i 3.Устройство по П.1 и 2, отличающееся тем, что механизм подачи очередной (Л стопы снабжен датчиком наличия стопы полос. ел 00 СА9

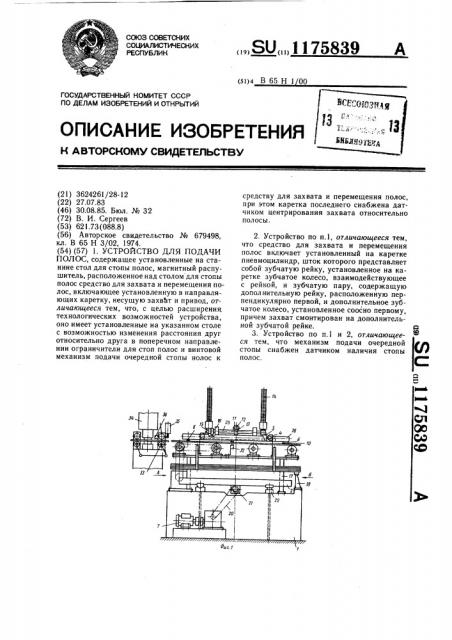

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (з1)4 В 65 Н 1 00

В(, Я@ (;1 У

ИЕ ИЗОБРЕТЕНИЯ, 1З .".

ОПИСАН, 1цс) Ще 1

M А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3624261/28-12 (22) 27.07.83 (46) 30.08.85. Бюл. № 32 (72) В. И. Сергеев (53) 621.73(088.8) (56) Авторское свидетельство № 679498, кл. В 65 Н 3/02, 1974. (54) (57) 1. УСТРОЙСТВО ДЛЯ ПОДАЧИ

ПОЛОС, содержащее установленные на станине стол для стопы полос, магнитный распушитель, расположенное над столом для стопы полос средство для захвата и перемещения полос, включающее установленную в направляющих каретку, несущую захват и привод, отличающееся тем, что, с целью расширения технологических возможностей устройства, оно имеет установленные на указанном столе с возможностью изменения расстояния друг относительно друга в поперечном направлении ограничители для стоп полос и винтовой механизм подачи очередной стопы полос к

„„SU„„1175839 А средству для захвата и перемещения полос, при этом каретка последнего снабжена датчиком центрирования захвата относительно полосы.

2. Устройство по п.1, отличающееся тем, что средство для захвата и перемещения полос включает установленный на каретке пневмоцилиндр, шток которого представляет собой зубчатую рейку, установленное на каретке зубчатое колесо, взаимодействующее с рейкой, и зубчатую пару, содержащую дополнительную рейку, расположенную перпендикулярно первой, и дополнительное зубчатое колесо, установленное соосно первому, причем захват смонтирован на дополнительной зубчатой рейке. а

Ю

3. Устройство по п.1 и 2, отличающееся тем, что механизм подачи очередной стопы снабжен датчиком наличия стопы полос. С:

1175839

Изобретение относится к автоматизации и механизации обработки полосового материала и может быть использовано для отделения полосы от стопы и подачи ее к обрабатывающей машине.

Целью изобретения является расширение технологических возможностей устройства.

На фиг.1 изображено устройство, общий вид; на фиг 2 — вид А на фиг 1; на фиг.3 — вид Б на фиг.1.

Устройство содержит установленные на станине 1 стол 2 для стопы полос 3, магнитный распушитель 4, расположенное над столом 2, средство для захвата и перемещения полос, включающее установленную в направляющих 4 каретку 5, несущую захват 6 и привод 7. Устройство также имеет установленные на столе 2 для стопы полос 3, с возможностью изменения расстояния друг относительнб друга, в поперечном направлении ограничители 8 для стоп полос 3 и винтовой механизации подачи 9 очередной стопы полос 3 к средству для захвата и перемещения полос, при этом каретка 5 последнего снабжена датчиком 10 центрирования захвата 6 относительно полосы стопы 3. Средство для захвата и перемещения полос включает установленный на каретке 5 пневмоцилиндр 11, шток которого представляет собой зубчатую рейку 12, установленное на каретке 5 зубчатое колесо 13, взаимодействующее с рейкой 12, и зубчатую пару, содержащую дополнительную рейку 14, расположенную перпендикулярно рейке 12, и дополнительно зубчатое колесо 15, установленное соосно первому зубчатому колесу 13, причем захват 6 смонтирован на дополнительной зубчатой рейке

14. Механизм подачи очередной стопы снабжен датчиком 16 наличия стопы полос 3.

Устройство работает следующим образом.

Кассету 17 со стопами полос 3 устанавливают грузоподъемным средством на стол 9. Регулируемый кронштейн 18 с закрепленным на нем датчиком 16 наличия стопы полос устанавливают в зависимости от ширины полос таким образом, что рычаг

19, воздействующий на датчик 16 своей оконечностью, касается нижнего края стопы

3 при передвижении ее в исходное положение под захваты 6, которые могут быть выполнены, например, в виде пневмоприсосов.

Включается привод 7 через цепную передачу 20, вращение передается винтовому механизму 9, который перемещает сидящую

50 на нем гайку 21 со столо : 2 в направляющих 22 до срабатывания датчика 16. Выдвигается шток пневмоцилиндра

23 и перемещает шарнирно связанную с ним каретку 5 в положение для захвата полосы под пневмоприсосы 6, срабатывает датчик 24 установки каретки 5, выдвигается шток пневмоцилиндра 11, при этом рейка

12 вращает шестерни 13 и 15 на оси 25.

Шестерни 15, вращаясь, опускают рейки 12 с закрепленной на них штангой 26. Пневмоприсосы 6 упираются в полосу, срабатывает датчик 10 центрирования захвата 6. Шток пневмоцилиндра 11 втягивается, при этом рейка 12 вращает шестерни 13, 15 и ось

25. Шестерни 15, вращаясь, поднимают рейки

14 и вместе с ними штангу 26 с пневмоприсосами 6 и полосой до срабатывания датчика 27 ограничения высоты подъема штанги 26.

Шток пневмоцилиндра 23 втягивается и возвращает шарнирно связанную с ним каретку 5 в исходное положение для установки полосы на магнитные ролики 28, при этом срабатывает датчик 29 возвращения каретки 5 в исходное положение, рейка 12 выдвигается, вращается шестерня 13, ось 25, шестерня 15, рейки 14 опускаются со штангой 26, пневмоприсосами 6 и полосой на магнитные ролики

28, вращающиеся от привода 30 посредством цепной передачи 31.

Срабатывает датчик 32 подачи полосы на магнитные ролики 28, пневмоприсосы 6 отпускают полосу, и штанга 26 с пневмоприсосами 6 поднимается до срабатывания датчика 27 ограничения высоты подъема штанги 26.

Валки 33 пресса 34 раскрываются пневмоцилиндром 35. Если полоса в валках 33 отсутствует, датчик 36 контроля прохождения полосы дает команду на остановку пресса 34. Затем цикл повторяется. Выдвигается шток пневмоцилиндра 23, и каретка

5 движется в направлении для захвата следующей полосы. Когда выбраны все полосы из кассеты 17, датчик 16 наличия полосы в кассете 17 включает привод 7 движения приемного стола 2 до срабатывания датчика 16 при подходе стопы полос

3 в положение для взятия пневмоприсосами 6.

Наличие раздвижных ограничителей для стопы и датчика центрирования захвата относительно полосы, дает возможность использовать устройство для работы с полосами различных габаритов, а также с несколькими стопами полос одновременно.

1175839 дид5
