Способ получения стеклопластиков

Способ получения стеклопластиков

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ СТЕКЛОПЛАСТИКОВ пропиткой стекловолокнистого наполнителя фурановым связующим с отвердителем с последующим отверждением при нагревании, отличающийся тем, что, с целью улучшения физико-механических свойств стеклопластиков, пропитку проводят связующим, содержащим в качестве отвердителя тетрахлорферрит феррициния .

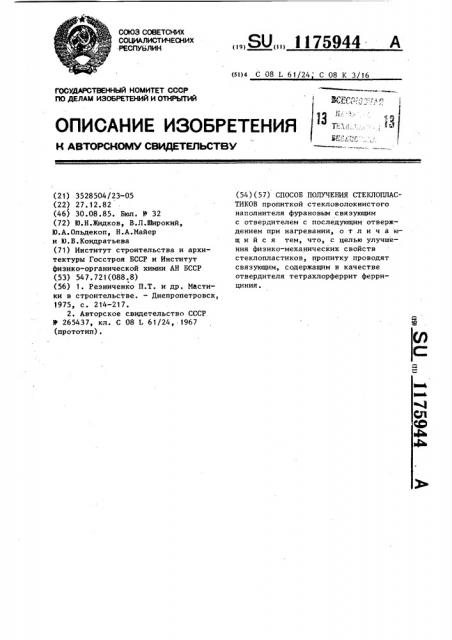

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ

Jp3, «« ««» г: - t

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3528504/23-05 (22) 27.12.82 (46) 30 ° 08.85. Бюл. У 32 (72) Ю.Н.Жидков, В.Л.НЫрокий, Ю.А.Ольдекоп, Н.А.Майер и Ю.В.Кондратьева (71) Институт строительства и архитектуры Госстроя БССР и Институт физико-органической химии АН БССР (53) 547.721(088.8) (56) 1. Резниченко П.Т. и др. Мастики в строительстве. — Днепропетровск, 1975, с. 214-217.

2. Авторское свидетельство СССР

У 265437, кл. С 08 L 61/24, 1967 (прототип).

„„SU„„1 I 75944 A (sl)4 С 08 Ь 61/24 С 08 K 3/16 (54) (57) СПОСОБ ПОЛУЧЕНИЯ СТЕКЛОПЛАСТИКОВ пропиткой стекловолокнистого наполнителя фурановым связующим с отвердителем с последующим отверждением при нагревании, о т л и ч а юшийся тем, что, с целью улучшения физико-механических свойств стеклопластиков, пропитку проводят связующим, содержащим в качестве отвердителя тетрахлорферрит феррициния °

1175944 2 арматуры (однонаправленного стеклопластика). Отверждение композиций производят при нагревании.

П р и .м е р 1. Готовят композицию связующего,мас.Ж:

Фурфуролацетоновый мономер 94

Т етрахлорферрит феррициния (ТХФФ) 6

Отвердитель растворяют в ФАМе при интенсивном размешивании в течение

10-20 мин. Затем изготавливают стеклопластиковую арматуру из стеклоровинга РБН 13-2520-4Э и приготовленного связующего путем непрерывного формования и последующего отверждения на опытно-промьпвленной линии

ТЛ-СПИ-З.

Режим отверждения: выдержка при

120 С 18 мин, при 130 С 9 мин, при

145 С 9 мин, при 160 С 9 мин, при

180 С 18 мин.

Пример 2. Готовят композицию связующего, мас.X:

Олигомер фурилового спирта (ФЛ-2) 82

Пластификатор (ТГМ-3) диглицидиловый эфир метакриловой кислоты 5

Тетрахлорферрит феррициния 3

Ацетон 10

Отвердитель растворяют в ацетоне, а затем вводят в смесь смолы с пластификатором. На основе этой композиции и стеклоровинга РБН-13-2520-43 изготавливают стеклопластиковую арматуру путем непрерывного формования и последующего отверждения на опытно-промышленной линии ТЛ-СПА-З.

Изобретение относится к полимерным материалам, в частности к произ- водству изделий, содержащих в качест ве связующего фурановую смолу, и может быть использовано при производ- 5 стве изделий из стеклопластика (в том числе. методом непрерывного формования), а также полимербетонов.

Известен способ получения полимерных материалов совмещением наполнителя (андезита) с фурановым связующим с отвердителем (бензолсульфокислотой) с последующим отверждением композиции 1 .

Известный способ обеспечивает объемное отверждение смолы в полимербетонных композициях. Однако низкая жизнеспособность смеси бензолсульфокислоты со смолой препятствует ее применению для непрерывного формова- 20 ния стеклопластиков.

Наиболее близок к предлагаемому по технической сущности и достигаемому результату способ получения стеклопластиков пропиткой стекловолокнистого наполнителя фурановым связующим с отвердителем (хлорное железо) с последующим отверждением при нагревании (2 ).

Цель изобретения — улучшение физи-M ко-механических свойств стеклопластиков.

Поставленная цель достигается тем, что согласно способу получения стеклопластиков пропиткой стекловолок 35 нистого наполнителя фурановым связую щим с отвердителем с последующим отверждением при нагревании, пропитку проводят связующим, содержащим в качестве отвердителя тетрахлорфер- рит феррициния.

Тетрахлорферрит феррициния — комплексное соединение хлорного железа с ферроценом формулы (С -Н ) Ре)+ (FeC1 )

Отвердитель вводят при размешивании в фурановую смолу в виде ацетонового раствора. Связующее с отвердителем используют, например, для изготовления стеклопластиковой

Режим отверждения выдержка при

100 С 18 мин, при 1 10 С 9 мин, при

130 С 9 мин, при 150 С 9 мин, при 180 С 18 мин.

Составы фурановых композиций и свойства стеклопластиков, полученных на их основе предлагаемым и известным способами, приведены в таблице.

1175944

Ю

С Ъ

Ф

СЧ ос ь ь

В

ССС

Ch О

СЧ

В л

° 0

СЧ

ССС л

О\

Ф л

CO

CO ь а

CI

Ф ь

СЧ ь ь сЧ

Ch

Со ь со л

Ф ь л л ь ю

В ь ь

С иС ь

СЧ

Ch ° ь

С Ъ

СО ь

C) Cl О ь

СЧ л

ОО

Со

СЛ

° 0 СЧ

° A

Ь Со СС

Ф л о

Се о

1 о

Сч о

Р о

f сС к

ССФ

Я ф о

5а

Зй 3

g ъ О, РсЧ О

Я Я CI а

Сб С Ъ Е

g г с

P СЧ 3

I

Й

8 о ф

P CV вц к x el о ос Ю ° л л

Э1 м!

Ю

Ov

° Ф

° В л а

00 л

Ф !

Itl с< л О

МЧ о

t4 о

CV,ф

CV л ю л

00

О

РЪ л

О л

О

U1

0!1

0Ч л

О г йб. .В ЭИ3 ! оо о ж»

Я ф

О 1

3 а

Э В

0 л б а

1! Й

CO л м е . o

Ch 00

1175944

О о

0f ф

6

М а

6 си а г о о о

Цгс а 1

Р! 3,0

ВЦ Э pa

X0! К3

О! Ь! аСС и Л О 2

1I75944

Составитель Г.Степанова

Редактор Л.Пчелинская Техред N.Kóçüìà Корректор В.Бутяга

Заказ 5310/29 Тираж 475 Подписное

ВНИИПИ Государственного -комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Как видно иэ приведенных примеров, композиции с использованием отвердителя тетрахлорферата феррициния обладают повышенной жизнеспособностью (48-72 ч для композиции на основе смолы ФАМ и 5-8 ч для композиций на основе смолы ФЛ-2), т.е. они пригодны для непрерывного формования изделий. Отвердитель ТХФФ универсален— он пригоден для отверждения фурановых!О смол, различающихся по химической природе. Отвердитель позволяет ис8 пользовать для получения стеклопластика дешевую и доступную смолу ФЛМ беэ применения модифицирующих добавок. Причем получаемый стеклопластик по своим прочностпым характеристикам (1060-1100 ИПа при растяжении, 570920 МПа при статическом изгибе) и водопоглощению (0,76-0,89X) существенно превосходит стеклопластик, полученный известным способом (с использованием отвердителя — хлорного железа) .
