Устройство для гашения пены к аппарату для выращивания микроорганизмов

Устройство для гашения пены к аппарату для выращивания микроорганизмов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ГАЖНИЯ ПЕНЫ К АППАРАТУ ДЛЯ ВЫРАВДВАНИЯ МИКРООРГАНИЗМОВ, содержащее цилиндрический корпус, соосно размещенную внутри него перфорированную обечайку , установленный центрально подводящий патрубок, снабженный изогнутыми направляющими экранами, патрубки для отвода жидкости и газа и сепарационную камеру с коническим днищем и трубопроводом для отвода жидкости, снабженную насадком и расположенную над экранами, отличающееся тем, что, с целью повышения степени разделения пены с низким газосодержанием, в верхней части камеры к ее стенке 8 и к насадку прикреплены радиальные пластины, служащие для гашения . (Л вторичной пены, при этом под насадком с зазором относительно стенки камеры установлена отбойная тарелка с центральным отверстием

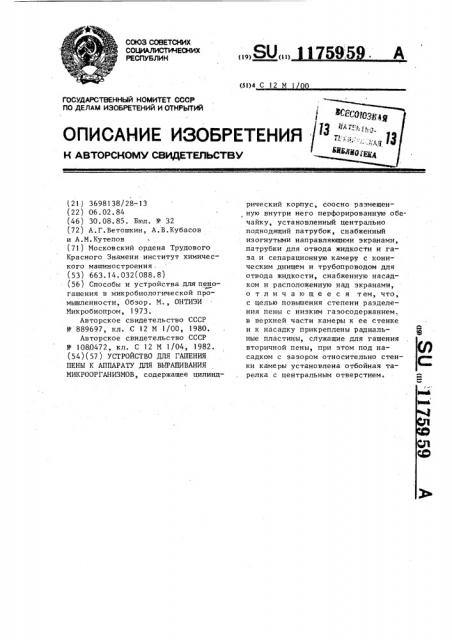

(19) ((1) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

ЩСПУБЛИН

7595 . A (Я)(C 12 М

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3698138/28-13 (22) 06.02.84 (46) 30.08.85. Бюл. ¹ 32 (72) А.Г.Ветошкин, А.В.Кубасов и А.М.Кутепов (71) Московский ордена Трудового

Красного Знамени институт химического машиностроения . (53) 663.14.032(088.8) (56) Способы и устройства для пеногашения в микробиологической промышленности, Обзор. М., ОНТИЗИ

Микробиопром, 1973.

Авторское свидетельство СССР № 889697, кл. С 12 M 1/00, 1980.

Авторское свидетельство СССР №- 1080472, кл. С 12 M 1/04, 1982. (54)(57) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ

ПЕНЫ К АППАРАТУ ДЛЯ ВЫРАЩИВАНИЯ

МИКРООРГАНИЗМОВ, содержащее цилиндрический корпус, соосно размещенную внутри него перфорированную обечайку, установленный центрально подводящий патрубок, снабженный изогнутыми направляющими экранами, патрубки для отвода жидкости и газа и сепарационную камеру с коническим днищем и трубопроводом для отвода жидкости, снабженную насадком и расположенную над экранами, отличающееся тем,что, с целью повышения степени разделения пены с низким газосодержанием. в верхней части камеры к ее стенке и к насадку прикреплены радиальные пластины, служащие для гашения вторичной пены, при этом под насадком с зазором относительно стен— ки камеры установлена отбойная тарелка с центральным отверстием.

1175959

Изобретение относится к оборудованию для разделения газожидкостных сред с пенной структурой и может быть использовано в технологических процессах и аппаратах микробиологической промышленности, например, при аэробном выращивании кормовых дрожжей.

Цель изобретения — повышение сте!

О пени разделения пены с низким газосодержанием.

FJa фиг. 1 изображено устройство для гашения пены, продольный разрез," на фиг. 2 . †.ступенчатый разрез

А-А на фиг. 1.

Устройство для гашения пены включает цилиндроконический корпус

1, соосно размещенную внутри него перфорированную вертикальными щелями 2 обечайку 3, установленный

20 центрально подводящий патрубок 4, снабженный изогнутыми направляющими экранами 5, патрубки 6 и 7 дпя отвода жидкости и газа и сепарационную камеру 8 с коническим дни в 2 щем 9 и трубопроводом для отвода жидкости 10, расположенную над экранами 5 и снабженную насадком 11 в

l верхней части камеры 8, к ее стенке и кнасадку 11прикреплены радиальные пластины 12, служащие для гашения вторичной пены, а под насадком 11 с зазором относительно стенки каме— ры установлена отбойная .тарелка 13 с центральным отверстием 14, укре- 35 пленная на стойках 15; Корпус 1 в нижней части снабжен кольцевой камерой 16, Устройство для гашения пены работает следующим образом. 40

Образовавшаяся в аппарате газожидкостная смесь через вертикальный подводящий патрубок 4 поступает в центральную часть корпуса 1 и направляется в радиальном направлении на вогнутую поверхность направляющих экранов 5, поскольку расстояние между соседними экранами перекрыто их взаимным расположением. Под действием кинетической энергии потока и возникающей центробежной силы происходит отделение менее плотной пены от основйой массы жидкости. Жидкость оттесняется к вогнутой поверхности экранов 5 и тангенциальиым потоком через вертикальные щели 2 переходит в кольцевой зазор между перфорированной обечайкой 3 и .цилиндрической частью корпуса 1, откуда стекает по конической части корпуса в кольцевую камеру 16 и через патрубок 6 выводится из устройства в аппарат.

Поток пены поворачивает в осевом направлении вверх и проходит в кольцевой канал между внутренней поверх-ностью сепарационной камеры 8 и патрубком 7. Затем поток пены под некоторым избыточным давлением движется в секционированном пластинами 12 сужающемся кольцевом канале, образованном внешней поверхностью конического насадка ll и стенкой сепарационной камеры 8, где пена приобре— тает высокую скорость. При этом про— исходит быстрое падение давления в пузырьках пены, которые деформируются как за счет градиента давления, так и вследствие возникающих касательных напряжений при трении о твердые поверхности насадки ll камеры 8 и соседних секционирующих пластин 12, что приводит к разрыву пленок между пузырьками и разрушению пены в целом. Несимметричность кольцевого канала способствует возникновению инерционного эффекта, что приводит к отделению жидкости от газа. Жидкость оттесняется потоком газа к стенке камеры 8, где движется в виде пленки, а газ вместе с мелкими каплями жидкости занимает основную часть поперечного сечения канала

При движении разделенных потоков-.в постепенно расширяющейся части кольцевого канала происходит частичное восстановление статичес— кого давления газа, что обусловливает сравнительно низкое гидравлическое сопротивление процесса раз— деления пены в устройстве. Пленка жидкости стекает через кольцевой зазор под отбойную тарелку 13 в полость сепарационной камеры 8, отку— да через трубопровод 10 поступает в кольцевую камеру 16 и выводится из устройства. Выходящий из кольцевого канала поток газа поворачивает в полость насадка 11 и через патрубок 7 выводится из устройства.

Взвешенные в газе капли жидкости вследствие инерционного эффекта, возникающего при повороте потока газа, осаждаются на внутренней поверхности отбойной тарелки 13, коагулируют и стекают через отверстие

14 в полость сепарационной камеры 8.

) 175959

Уиг.1

Уиг.2
