Сталебетонная обделка безнапорного туннеля

Сталебетонная обделка безнапорного туннеля

Иллюстрации

Показать все

Реферат



СТАЛЕБЕТОННАЯ ОБДЕЛКА БЕЗНАПОРНОГО ТУННЕЛЯ, содержащая внешА - / vY V . , 1 ( S&. H ve iiQefe П - - 1 -Л7 / 7Г -rl нюю стальную противофильтрационную оболочку и внутреннее несущее бетонное кольцо, отличающееся тем, что , с целью снижения материалоемкости конструкции и обеспечения восстановления герметичности обделки, после бурения через нее скважин из туннеля,, во внутреннем бетонном кольце на участках бурения скважин образованы заполненные бетоном обделки гнезда в виде усеченных конусов или пирамид с малыми основаниями, направленными в сторону породы, причем боковая поверхность гнезд покрыта тонким слоем антиадгезионного материSS ала,-а на стальной оболочке напротив (Л гнезд размещены мягкие прокладки. , У D фиг.1 3 4 у I ч// у/ у у

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН (!9) (I!) (51)4 Е 02 В 9/06,.! (ОПИСАНИЕ ИЗОБРЕТЕНИЯ и ABT0PCHGMV СВИДЕТЕЛЬСТВУ

7 2 3

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3719683/29 — 15 (22) 30.03.84 (46) 30.08.85. Бюл. № 32 (72) В.Ф. Илюшин и Р.А.Резников (71) Научно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского инститУта "Гидро проект" им. С.Я.Жука (53) 628.844(088.8) (56) Указания по проектированию гид— ротехнических туннелей. — СН 238-73.

М.: Стройиздат, 1974, с. 20, п.6.13.

Авторское свидетельство СССР

¹ 1017771,,кл. Е 02 В 9/06, 1981. (54)(57) СТАЛЕБЕТОННАЯ ОБДЕЛКА БЕЗНАПОРНОГО ТУННЕЛЯ, содержащая внешнюю стальную противофильтрационную оболочку и внутреннее несущее бетонное кольцо, о т л и ч а ю щ е е с я тем, что, с целью снижения материалоемкости конструкции и обеспечения восстановления герметичности обделки после бурения через нее скважин из туннеля,- во внутреннем бетонном кольце на участках бурения скважин образованы заполненные бетоном обделки гнезда в виде усеченных конусов или пирамид с малыми основаниями, направленными в сторону породы, причем боковая поверхность гнезд покрыта тонким слоем антиадгезионного материала,-а на стальной оболочке напротив гнезд размещены мягкие прокладки.

1176О17

Изобретение относится к подъемному строительству, а именно к безнапорным туннелям и шахтам, которые испытывают значительное давление подземных вод и из которых необходимо 5 в процессе эксплуатации бурить в произвольных местах скважины во вмеп1ающем массиве пород.

Цель изобретения — снижение материалоемкости конструкции и обеспече- 10 ние восстановления герметичности обделки после бурения через нее скважин из туннеля.

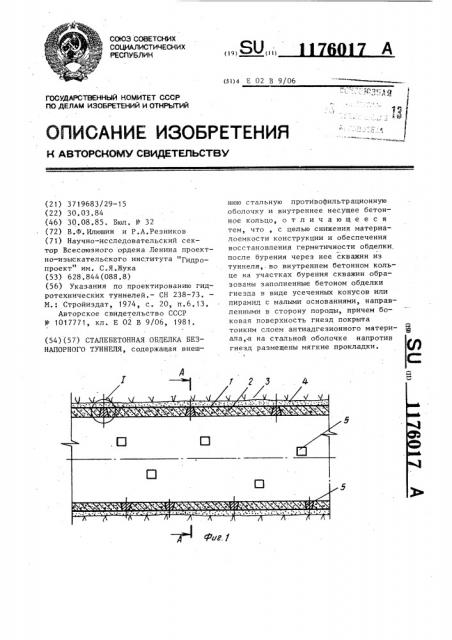

На фиг. 1 изображен тоннель, продольный разрез; на фиг. 2 — разрез 15

А-А на фиг. 1; на фиг.3 — узел I на фиг. 1.

Обделка состоит из внешней стальной противофильтрационной оболочки

1 и внутреннего несущего бетонного 9 кольца 2. Между стальной оболочкой

1 и породой 3 расположен тонкий выравнивающий слой 4, например, из цементно-песчаного раствора. В бетонном кольце 2 образованы заполненные бе- 5 тоном обделки гнезда 5 в виде усеченных конусов или пирамид, малые основания 6 которых направлены в сторону пород 3, а боковая поверхность гнезд покрыта тонким слоем щ антиадгезионного материала 7. На стальной оболочке 1 напротив гнезд

5 размещены мягкие прокладки 8, В выработке, пройденной в породе 3, монтируют стальную оболочку

1 и зазор между оболочкой 1 и породой 3 заполняют цементно-песчаным раствором 4, Напротив гнезд 5 к оболочке 1 прикрепляют, например, на растворимом в цементном молоке клее мягкие прокладки 8, например из войлока. Затем устанавливают формы опалубки под гнезда 5 и бетонируют внутреннее кольцо 2. После твердения бетона извлекают из обделки формы-опалубки, покрывают боковую поверхность гнезд 5 тонким слоем антиадгезионного материала, например известковым молоком, и заполняют гнезда бетоном или набрызг-бетоном с прочностью, равной прочности бетона несущего кольца. При работе на сжатие от наружного давления (т.е. основной .нагрузки для данного сооружения) обделка работает как монолитная конструкция.

В процессе эксплуатации в случае выявления необходимости бурения из туннеля скважин в породе 3 извлекают из гнезд 5 в бетонном кольце 2 бетонное заполнение, удаляют мягкую прокладку 8, приваривают под нужным углом к оболочке 1 патрубки (не показаны), разбуривают через патрубки скважины в породе и производят инъекцию закрепляющего раствора. После окончания тампонажных работ герметиэируют устье патрубка и заполняют гнезда бетоном обделки.

Таким образом, предлагаемая обделка позволяет производить тампожные работы из туннеля во время его эксплуатации с восстановлением ее герметичности.. 1176017

Ю 1 3

7
