Оборудование клетьевого подъема шахтного ствола

Оборудование клетьевого подъема шахтного ствола

Иллюстрации

Показать все

Реферат



ОБОРУДОВАНИЕ КЛЕТЬЕВОГО ПОДЪЕМА ШАХТНОГО СТВОЛА, включающее металлоконструкцию армировки шахтного ствола, двери ограждения клетьевого проема с приводом,составные проводники в зоне приемной площадки с подвижными отрезками, установленными с возможностью перемещения относительно двери и вместе с дверью и взаимодействия с неподвижной частью проводников скошенными концами, и механизм фиксации проводников с приво-г дом и фиксаторами, отличающееся тем, что, с целью повышения производительности подъема клетей путем сокращения времени управления механизмами, оборудование снабжено качающейся площадкой с компенсатором и рычажно-тяговой системой, для связи качающейся площадки с дверью, причем привод двери, рычажно-тяговая систеV ма и компенсатор установлены с возko можностью последовательного перемещения подвижных отрезков проводников, i предохранительной двери и качающейся площадки.

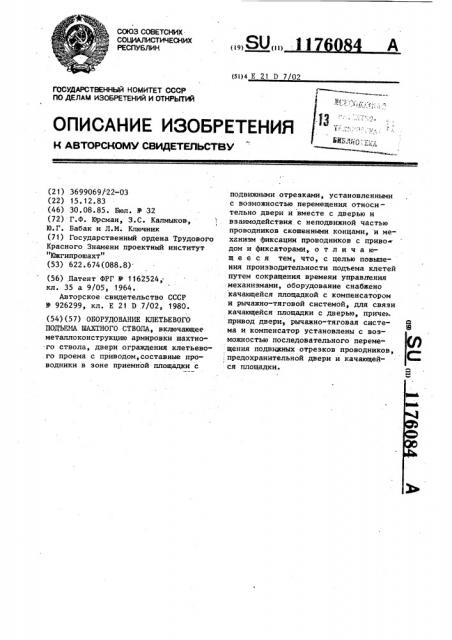

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51)4 E 21 D 7 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ списочник изоБРЕтениЯ

БЙБ„ЧЯО ту»

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2i) 3699069/22-03 (22) 15.12.83 (46) 30.08.85. Бюл. 9 .32 (72) Г.Ф. Юрсман, 3.С. Калмыков-, Ю.Г. Бабак и Л.М. Ключник (71) Государственный ордена Трудового

Красного Знамени проектный институт

"Южгипрошахт" (53) 622 ° 674(088.8) (56) .Патент ФРГ В 1162524; кл. 35 а 9/05, 1964.

Авторское свидетельство СССР

1(926299, кл. Е 21 D 7/02, 1980. (54)(57) ОБОРУДОВАНИЕ КЛЕТЬЕВОГО

ПОДЪЕМА ШАХТНОГО СТВОЛА, включающее металлоконструкцию армировки шахтно-го ствола, двери ограждения клетьевого проема с приводом, составные проводники в зоне приемной площадки с подвижными отрезками, установленными с возможностью перемещения относительно двери и вместе с дверью и взаимодействия. с неподвижной частью проводников скошенными концами, и механизм фиксации проводников с приводом и фиксаторами, о т л и ч а ющ е е с я тем, что, с целью повышения производительности подъема клетей путем сокращения времени управления механизмами, оборудование снабжено качающейся площадкой с компенсатором и рычажно-тяговой системой, для связи качающейся площадки с дверью, приче). привод двери, рычажно-тяговая система и компенсатор установлены с возможностью последовательного перемещения подвижных отрезков проводников, предохранительной двери и качающейся площадки.

1 1176

Изобретение относится к горнодобывающей промышленности и предназначено для направленного движения клетей в вертикальных шахтных стволах без снижения скорости при прохождении промеж„;:точных приемных площадок, а также сокращечия времени обмена вагонеток в клетях.

Целью изобретения является повышение производительности подъема кле-10 .тей путем сокращения времени управления механизмами.

На фиг. 1 изображено оборудование клетьевого подъема шахтного ствола (вид со стороны качающейся площадки 15 по направлению движения вагонеток на входной стороне приемной площадки); на фиг. 2 . — вид А на фиг.1; на фиг.3— разрез Б-Б на фиг.2; на фиг.4 — сечение B B на фиг.3; на фиг.5 — узел 2О

1 на фиг.2; на фиг,6 — узел 11 на фиг.1; на фиг.7 — узел П1 на фиг.6; на фиг. 8 — дверь, общий вид; на фиг..9 — сечение Г-Г на фиг.8 (узел крепления стержня к двери,на фиг. 1О- 25 сечение Д-Д на фиг.9 (отверстие для пропуска стержня в двери); на фиг.

11 — сечение Е-Е на фиг.8 (сечение паза в двери); на фиг.12 — сечение

Ж-Ж на фиг.8 (узел шарнирного соединения верхнего рычага с дверью); на фиг. 13 — узел 1У на фиг.3 (узел соедикения рычага с тягой); на фиг. 14 — сеч. И-И на фиг . 15 (узел шарнирного соединения нижнего рычага с дверью); на фиг.15 - вид

К на фиг.8; на фиг.16 — сечение

Л-Л на фиг.14; на фиг.17 - сечение

N-M на фиг.8; на фиг.18 — вид Н на фиг.3 (вид сверху на дверь в закрытом положении). с

Оборудование содержит предохранительную дверь 1, на которой установлен подвижный отрезок полного проводника 2 коробчатого сечения. 45

Виутри подвижного отрезка проводника 2 расположены фиксаторы 3, связанные с приводом 4 фиксаторов и входящие в гнезда 5, расположенные внутри составных проводников 6. При- 50 вод 7 двери соединен двуплечими рычагами 8. Второе плечо рычагов 8 соединено с тягами 9 и содержит штырь

10, На нижней оси двери 1 установлен рычаг 11, соединенный тягой 12 с 55 двуплечим рычагом 13. Второе плечо рычага 13 соединено с тягой 14. Второй конец тяги 14 соединен с пружи084 2 ной 15 компенсатора 16. Второй торец пружины 15 соединен с тягой 17 и рычагом качающейся площадки 18. Клеть

19 установлена перед закрытой дверью

1, приподнятой качающейся площадкой

18 за счет рычага 20. Паз 21, стержни 22, отверстия 23, стойка 24 и упо", ры 25 выполнены на двери для фиксации ее и подвижных отрезков проводников 2 при открытом или закрытом . положении.

Оборудование работает следующим образом.

При включении привода 4 фиксаторов.шток привода втягивается, фиксаторы 3 выходят из гнезд 5, обеспечивая возможность перемещения проводника 2 по лазам 21 двери 1 (фиг.7).

При включении привода 7 двери шток привода выдвигается, поворачивая верхний и нижний рычаги 8, которые тягами 9 перемещают проводник 2 вправо по пазам 21 двери 1, при этом проводник 2 выходит из зацепления с составными проводниками 6. При дальнейшем выдвижении штока привода

7 штырь 10 верхнего рычага 8 упирается в дверь 1 и открывает ее (фиг.3). Угол поворота двери 1 зависит от величины хода штока привода

7. Стержни 22 не препятствуют повороту двери 1, так как они ыарнирно прикреплены своей верхней частью к двери 1, а нижняя их часть свободно

4 пропущена в отверстия двери 1 (фиг. 8 - 10). При повороте двери 1 стержни 22 сохраняют вертикальное положение, при этом нижняя часть каждого стержня перемещается в отверстии 23 двери 1 (фиг .10).

Поворот рычага 13 происходит при движении вниз тяги 12,которая верхней частью шарнирно соединена с рычагом 11., Узел соединения рычага 11 с тягой 12 показан на фиг.3 и 13.

Опускание качающейся площадки 18 производится следующим образом: при открывании двери 1 (движении вверх) рычаг 11 тягой 12 поворачивает рычаг

13,который перемещает влево тягу 14, сжимая пружину 15 ° Пружина 15, сжимаясь, передвигает влево компенсатор 16 и жестко соединенную с ним тягу 17, поворачивая рычаг 20, который поворачивает (опускает) качающуюся площадку 18., Когда качающаяся площадка 18 накладывается на клеть 19 и останавливается, дальнейшее открываз 11 ние двери 1 становится возможным за счет дополнительного сжатия пружины 15, при этом левый конец тяги

14 входит в отверстие тяги 17. Опущенное положение качающейся площадки

18 показано на фиг. 2 штрих-пунктирными линиями.

Раскачивание двери 1 при ее движении, подъеме и опускании, а также в поднятом положении невозможно, так как ее опусканию препятствует штырь

10, постоянно упирающийся в дверь 1 при ее подъеме и в открытом положе76084 4 нии, при этом пружина 15 сжата и может разжиматься только после того, как штырь 10 опустится ниже верхней балки двери 1, что происходит при закрытом положении двери

В закрытом положении раскачивание двери 1 препятствуют упоры 25, прикрепленные к стойке 24 (фиг. 8 и 17), установленной в сопряжении ствола с !

О .горизонтальной выработкой.

Операции по закрыванию двери 1 и поднятию качающейся площадки 18 вы1полняются в обратном порядке.

1176084 Риг. 2

1176084

1176084

l l 76084

4Риг. 8

11 76084

Qua. fl

1.176084

Фиг. 17

Я- Я

Фиг. II

1l76084

Pva. 18
