Машина для выгрузки квашеной капусты из дошников

Машина для выгрузки квашеной капусты из дошников

Иллюстрации

Показать все

Реферат



№ 117612

Гр. 183

Класс 45е, 30о2

45е 2с„„

СССР

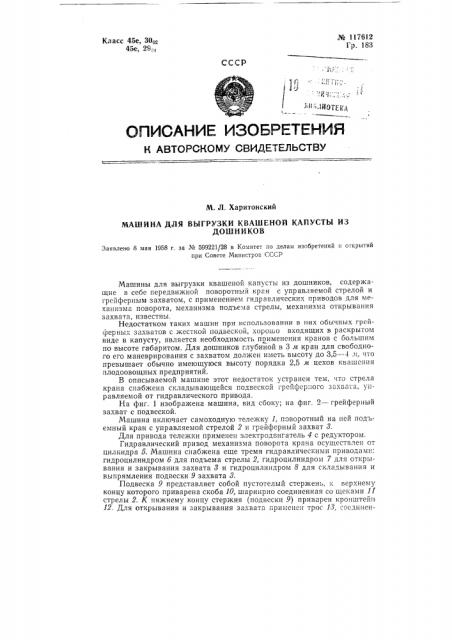

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

М. Л. Харитонский

MAkH H НА ДЛЯ ВЫГРУЗКИ КВАШ ЕНОЙ КАПУСТЫ И 3

ДО Ц1 Н И КО В

Заявлено 8 мая 1958 r. за № 599221/28 в Комитет по делам изобретений и открытий нри Совете Министров СССР

Машины для выгрузки квашенои капусты из дошников, содержащие в себе передвижной поворотнь.й кран с управляемой стрелой и грейферным захватом, с применением гидравлических приводов для механизма поворота, механизма подъема стрелы, механизма открывания захвата, известны.

Недостатком таких машин при использовании в них обычных грей;рерных захватов с жесткой подвеской, хорошо входящих в раскрытом виде в капусту, является необходимость ппименения кранов с большим по высоте габаритом. Для дошников глубиной в 3 м кран для свободно.го его маневрирования с захватом должен иметь высоту до 3,5 — 4 л, что превышает обычно имеющуюся высоту порядка 2,5 л цехов квашения плодоовощных предприятий.

В описываемой машине этот недостаток устранен тем, }rro стрела крана снабжена складывающейся подвеской грейфсрпого захвата, управляемой от гидравлического привода.

На фиг. 1 изображена машина, вид сбоку; на фиг. 2 — грейферный захват с подвеской.

Машина включает самоходную тележку 1, поворотный на ней подьемный кран с управляемой стрелой 2 и грейферный захват 8.

Для привода тележки применен электродвигатель 4 с редуктором.

Гидравлический привод механизма поворота крача осуществлен от

rrH;rrrarrrpa б. Машина снабжена errre TpeMsr rH rparr rrr reer rrr}rH привода ми: гидроцилиндром б для подъема стрелы 2, гидроцилиндром 7 для открывания и закрывания захвата 3 и гидроцилиндром 8 для складь}вания и выпрямления подвески 9 захвата 8.

Подвеска 9 представляет собой пустотелый стержень, и верхнему концу которого приварена скоба 10, шарнирно соединенная со щеками 11 стрелы 2. К нижнему концу стержня (подвески 9) приварен кронштейн

12. Для открывания и закрывания захвата применен трос 13, соединен„¹ П7612 ный с шар иром 14 захвата посредством груза 15. Трос 13 проходит через стержень подвески 9, огибаст блок 16, расположенный между щеками 11, пропущен поверх одного из пары блоков 17 через стрелу 2 и присоединен к поршню гидроцилиндра 7.

Подвеска 9 в средней части снабжена ушком 18 для конца троса

19, огибающего второй из пары блоков 17, пропущенного через стрелу 2 и присоединенного концом к поршню гидроцнлиндра 8.

Для удобного управления гидроцилиндрами б — 8 применен общий золотниковый гидрораспределитель, рычаг 20 которого с рукояткой расположен перед сиденьем*оператора.

Работа машины осуществляется следующим образом.

Стрела 2 с раскрытым захватом 3 и вертикально расположенной подвеской 9 опускается в дошник, причем захват своми зубьями погружается в капусту. Посредством троса 18 и гидроцилиндра 7 захват закрывается; возникающие в нем при закрывании усилия воспринимаются раскосами 21 и подвеской 9. После подъема стрелы с закрытым захватом включается гидроцилиндр 8, вследствие чего подвеска 9 тросом

19 подтягивается — «складывается» — по направлению к стреле 2, занимая с грейферным захватом положение, показанное на фиг. 2 пунктирными линиями. Самопроизвольное открывание захвата при переводе подвески 9 из вертикального положения в горизонтальное устраняется блоком 22, свободно установленным на боковой оси кронштейна 12 подвески

9 и взаимодействующим с тросом И при подтягивании подвески тросом 19.

Наличие подвески 9 уменьшает по высоте габарит крапа до предела, необходимого для обслуживания дошников внутри помещений цехов квашения.

Трос 19 на участке от ушка 18 подвески 9 и до блока 17 стрелы 2 закрыт гибким рукавом для обеспечения санитарано-гигиенических требований.

Предмет изобретения

Машина для выгрузки квашеной капусты из дошников, содержащая в себе передвижной поворотный кран с управляемой стрелой и грейферным захватом, с применением гидравлических приводов для механизма поворота, механизма подъема стрелы, механизма открывания и закрывания захвата, отличающаяся тем, что, с целью уменьшения по высоте габаритов крана, стрела его снабжена складывающейся подвеской грейферного захвата, управляемой от гидравлического привода.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман

Типографии Комитета по делам изобретений и откры ий при Совете Министров СССР

Москва, Петровка, 14

Информационно-издательский отдел.

Объем 0,34 и. л. Зак. 637

Подп. к печ. 16.И-59 г.

Тир. 575 Цена 50 коп,
