Направляющий узел широкоформатного носителя информации

Направляющий узел широкоформатного носителя информации

Иллюстрации

Показать все

Реферат



НАПРАВЛЯЮЩИЙ УЗЕЛ ШИРОКОФОРМАТНОГО НОСИТЕЛЯ ИНФОРМАЦИИ, содержащий размещенные в корпусе пружинные компенсаторы неравномерного натяжения краев ленты и два направляющих ролика , отличающийся тем, что, с целью повышения точности и упрощения конструкции, в него введены две независимых одна от другой опоры, .сопряженные с размещенным между направляющими роликами балансирующим валиком, причем каждая из опор соединена с корпусом через пружинные компенсаторы . X А/г./

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 11 В 15/60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

® (> .")Мr;I gg

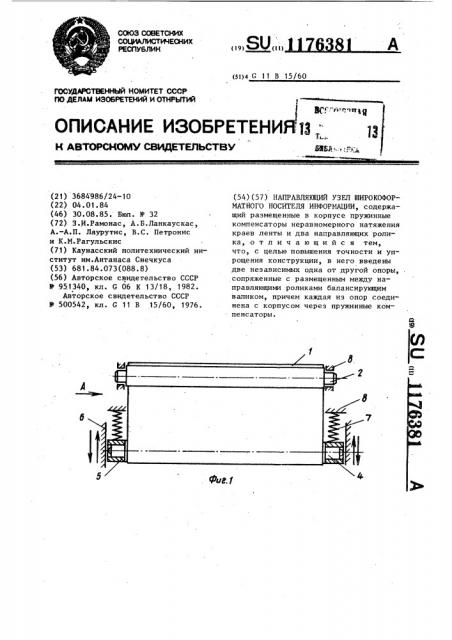

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц," ц

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фие.1 (21) 3684986/24-10 (22) 04.01.84 (46) 30.08.85. Бюл. № 32 (72) 3.И.Рамонас, А.Б.Ланкаускас, А.-А.П. Лаурутис, В.С. Петронис и К.М.Рагульскис (71) Каунасский политехнический институт им.Антанаса Снечкуса (53) 681.84.073(088.8) (56) Авторское свидетельство СССР № 95.1340, кл. G 06 К 13/18, 1982 °

Авторское свидетельство СССР № 500542, кл. G 11 В 15/60, 1976. (54) (57) НАПРАВЛЯКФЦИЙ УЗЕЛ ШИРОКОФОРМАТНОГО НОСИТЕЛЯ ИНФОРИАЦИИ, содержащий размещенные в корпусе пружинные компенсаторы неравномерного натяжения краев ленты и два направляющих ролика, отличающийся тем, что, с целью повышения точности и упрощения конструкции, в него введены две независимых одна от другой опоры, сопряженные с размещенным между направляющими роликами балансирующим валиком, причем каждая из опор соединена с корпусом через пружинные компенсаторы.

Фиг. 2

Составитель А.Ерошкевич

Редактор Н.Воловик Техред Т.Дубинчак Корректор А.Тяско

Заказ 5368/51 Тираж 584 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная., 4

1176

Изобретение относится к приборостроению, а именно к устройствам для регистрации информации, и может быть применено в лентопротяжных механизмах. 5

Цель изобретения - повышение точности и упрощение конструкции.

На фиг. 1 изображен узел, общий виду на фиг.2 — вид А на фиг. 1.

t0

Направляющий узел широкоформатно-. го носителя информации содержит широкоформатный носитель 1 информации, направляющие ролики.2 и 3, балансирущций валик 4, подвижные опоры 5, па- 15 раллельные направляющие 6, пружинные

381 2 компенсаторы 7 и корпус 8 {показаны точки закрепления).

Узел работает следующим образом.

При движении широкоформатного лен" точного носителя 1 информации, в случае его равномерного натяжения по всей ширине, оба пружииные Компенсаторы 7 сжаты одинаково, балансирующий валик 4 и направляющие ролики 2 и 3 параллельны.

При увеличении или уменьшении натяжения, в одном или другом краю лен- . ты соответствующие пружинные компенсаторы 7 восстанавливают натяжение, предотвращая перемещение ленты в сторону с увеличенным натяжением.
