Способ динамической балансировки рабочего колеса и ротора насоса и устройство для его осуществления

Способ динамической балансировки рабочего колеса и ротора насоса и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ динамической балансировки рабочего колеса и ротора насоса, включающий измерение дисбаланса рабочего колеса и ротора, заполнение рабочего колеса наполнителем , измерение дисбаланса заполненного рабочего колеса и ротора и устранение дисбаланса, отличающийся тем, что, с целью повышения точности балансировки, после измерения дисбаланса незаполненного рабочего колеса и ротора на вход и выход рабочего колеса устанавливают заглушки и устраняют вносимый ими дисбаланс, а в качестве наполнителя используют рабочую жидкость . 2. Устройство для осуществления динамической балансировки рабочего колеса и ротора насоса, содержащее рабочее колесо и ротор, отличающееся тем, что на выходе i и входе рабочего колеса 5становлены заглушки, вьшолненные из прозрачно (Л го материала, по оси ротора вьтолнен канал, сообщенный с полостью рабочего колеса, и в канале установлена эластичная мембрана,отделяющая полости ротора и колеса от атмосферы . 9 Ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

%SU по (sg 4 F 04 Р 29/66

; 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

» 1 . », » » !

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3715659/25-06 (22) 13.01,84 (46) 15.08.86. Бюл. Р 30 (72) Г.И. Усков, В.Г. Уткин, И.А. Ладонина и С.В. Бабушкин (53) 621.671 (088.8) (56) Авторское свидетельство СССР

В 440500, кл . F 04 D 29/66, 1974.

Авторское свидетельство СССР

Р 746131, кл. F 04 Э 29/66, 1980. (54) СПОСОБ ДИНАМИЧЕСКОЙ БАЛАНСИРОВКИ РАБОЧЕГО КОЛЕСА И РОТОРА НАСОСА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) 1. Способ динащ ческой балансировки рабочего колеса и ротора насоса, включающий измерение дисбаланса рабочего колеса и ротора, заполнение рабочего колеса наполнителем, измерение дисбаланса заполненного рабочего колеса и ротора и устранение дисбаланса, о т л и ч аю шийся тем, что, с целью повышения точности балансировки, после измерения дисбаланса незаполненного рабочего колеса и ротора на вход и выход рабочего колеса устанавливают заглушки и устраняют вносимый ими дисбаланс, а в качестве наполнителя используют рабочую жидкость

2. Устройство для осуществления динамической балансировки рабочего колеса и ротора насоса, содержащее рабочее колесо и ротор, о т л и— ч а ю щ е е с я тем; что на выходе и входе рабочего колеса установлены заглушки, выполненные из прозрачноI го материала, по оси ротора выполнен канал, сообщенный с полостью рабочего колеса, и в канале установлена эластичная мембрана, отделяющая полости ротора и колеса от атмосферы .

1176671

° Изобретение относится к области насосостроения, а более конкретно к способам балансировки рабочих колес и роторов лопастных машин.

Редактор С. Титова

Техред И.Гайдош

Корректор И.Самборская

Заказ 4347/1 Тираж 586

ВНИИПИ Государственного комитета СССР по .делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4!5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Цель изобретения — повышение точности балансировки.

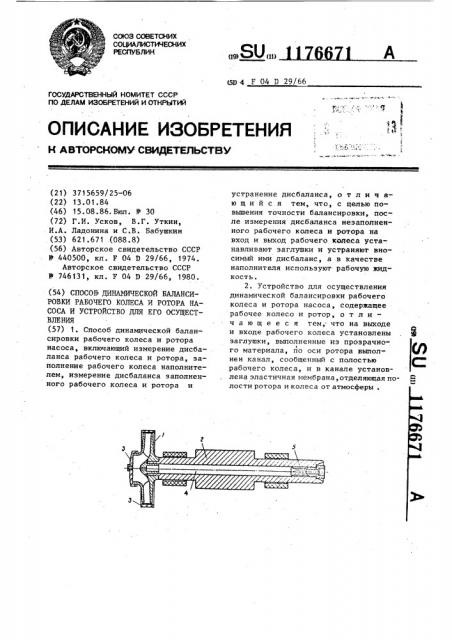

На чертеже изображено устройство, в котором реализуется описываемый способ.

Устройство для осуществления crloсоба содержит рабочее колесо 1 и ротор 2, на входе и выходе рабочего колеса 1 установлены заглушки 3, вынолненные из прозрачного материала, L по оси ротора 2 выполнен канал 4, сообщенный с полостью рабочего ко леса 1, в канале установлена злас". тичная мембрана 5, отделяющая полос" ти ротора 2 и колеса 1 от атмосферы.

Данный способ реализуется следующим образом.

Измеряют дисбала нс рабочего колеса 1 и ротора 2 на вход и выход ра10 бочего колеса 1 устанавливают заглушки 3, устраняют вносимый ими дисбаланс, заполняют рабочее колесо

1 рабочей жидкостью, измеряют дисбаланс заполненного рабочего колеса

l5 1 и ротора 2 и устраняют дисбаланс.
