СПОСОБ ОБРАБОТКИ ОТВЕРСТИЙ в детали комбинированным инструментом с цилиндрическим участком между режущими частями, при котором инструменту сообщают движение вращения и подачи , отличающийся тем, что, с целью расщирения технологических возможностей путем выполнения некруглых отверстий, деталь размещают на листе фторопласта, в последнем и детали выполняют отверстия одного диаметра до момента размещения цилиндрического участка в листе фторопласта , после чего прекращают подачу инструмента , а детали сообщают поступательное перемещение в направлении, перпендикулярном оси инструмента, выполненного в виде сверла и фрезы. i W о 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1177074 А (Sl)4 В 23 В 3500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3

Ю

4ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3715302/25-08 (22) 26.03.84 (46) 07.09.85. Бюл. № 33 (72) В. Л. Фещенко и Н. В. Старова (53) 621.952.229 (088.8) (56) Жарликов Н. В. Комбинированные режущие инструменты. М.: Машгиз, 1961, с. 57 — 59, фиг. 53. (54) (57) СПОСОБ ОБРАБОТКИ ОТВЕРСТИИ в детали комбинированным инструментом с цилиндрическим участком между режущими частями, при котором инструменту сообщают движение вращения и подачи, отличающийся тем, что, с целью расширения технологических возможностей путем выполнения некруглых отверстий, деталь размещают на листе фторопласта, в последнем и детали выполняют отверстия одного диаметра до момента размещения цилиндрического участка в листе фторопласта, после чего прекращают подачу инструмента, а детали сообщают поступательное перемещение в направлении, перпендикулярном оси инструмента, выполненного в виде сверла и фрезы.

Изобретение относится к обработке металлов резанием и может быть использовано для сверления некруглых отверстий.

Цель изобретения — расширение технологических возможностей путем выполнения некруглых отверстий.

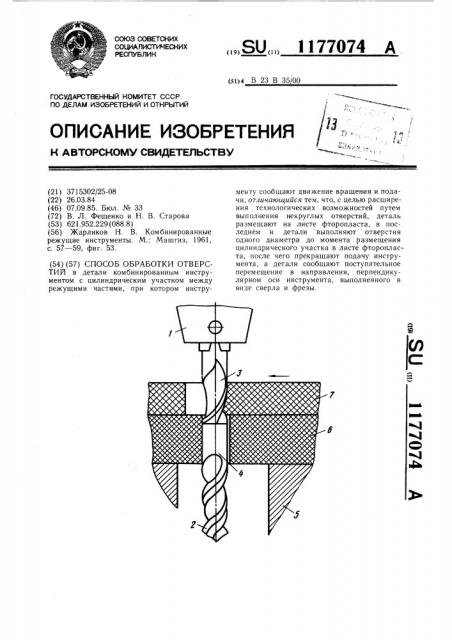

На чертеже изображена схема устройства, реализующего предлагаемый способ.

Во вращающийся патрон 1 закрепляют комбинированный инструмент, выполненный в виде сверла 2 и фрезы 3 с цилиндрическим участком 4 между режущими частями инструмента.

На столе 5 закрепляют лист 6 фторопласта, на который устанавливают обрабатываемую деталь — плату 7.

177074

В детали и фторопласте выполняют сверлом 2 отверстия одного диаметра, причем подачу инструмента осуществляют до момента размещения цилиндрического участка в отверстии, выполненном в листе фторопласта, а затем подачу инструмента прекращают и сообщают детали поступательное перемещение в направлении, перпендикулярном оси инструмента.

3а счет размещения комбинированного инструмента в процессе фрезерования между двумя опорами — стенками отверстия в листе фторопласта и в патроне 1 уменьшается изгибающий момент, действующий на инструмент, в результате чего увеличиваются стойкость инструмента и производительность процесса фрезерования.
